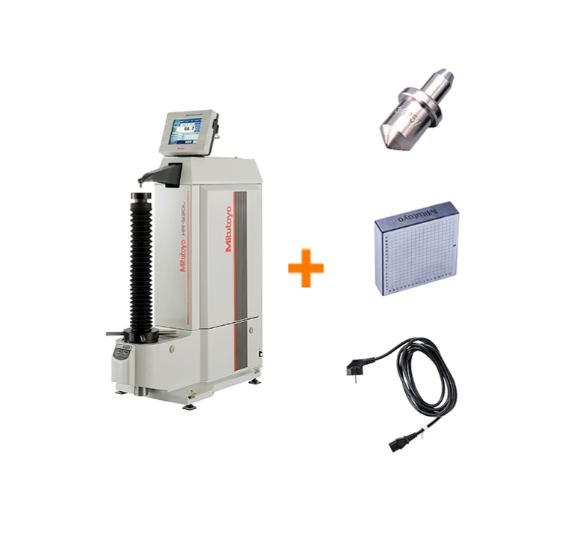

SET Tvrdomer Rockwell/Brinell HR-530 + vnikové teliesko Rockwell / doštička tvrdosti 60HRC MITUTOYO (HR-530-SET01)

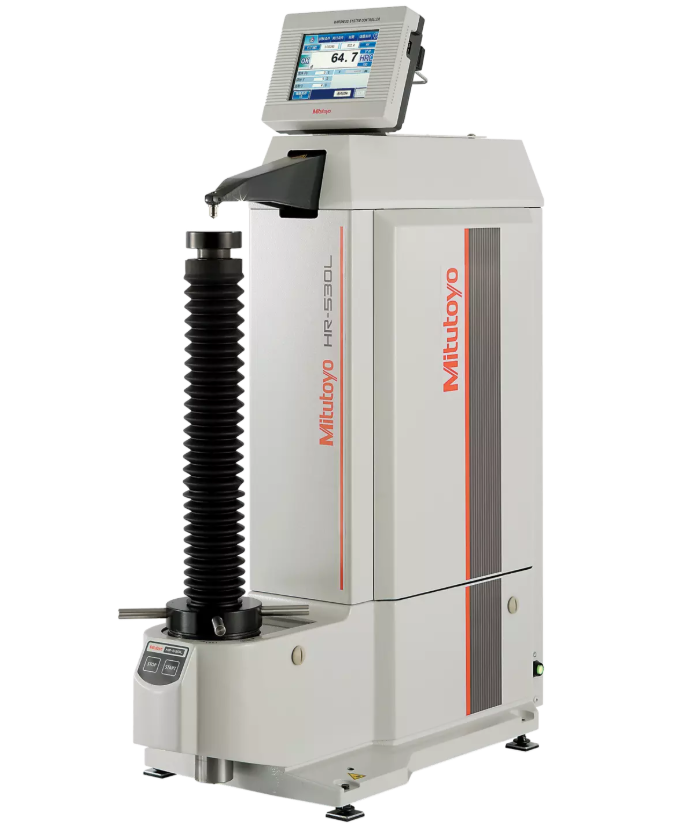

Tvrdoměry série HR-530 nabízí pět různých způsobů testování tvrdosti: Rockwell, Povrchový Rockwell, Brinell, Měření Hloubky podle Brinella a Zkoušky Plastů v jediné jednotce.

To z těchto tvrdoměrů činí všestranné přístroje, které jsou připraveny k řešení úkolů ve výrobě, vstupní kontrole výrobků a kontrole kvality obecně.

• V kompaktním těle je integrován jedinečný elektronický řídící systém zkušebního zatížení v reálném čase spolu s elektronickým měřením zkušebního zatížení. Elektronické řízení zkušebního zatížení umožňuje jeho přesné nastavení, čímž se zabrání použití příliš velkého zatížení.
• Řízení zatížení v reálném čase zajišťuje přesné generování zkušebního zatížení a stabilní sekvence časového cyklu odpovídají normám ISO.
• Režim sériového měření umožňuje rychlé provedení velkého počtu zkoušek na identických vzorcích.
• Magnetický brzdový systém okamžitě zastaví pohyb vřetene při zjištění kontaktu se vzorkem. To umožňuje tvrdoměrům řady HR-530 provádět poloautomatické sekvence zkoušek, což eliminuje vliv obsluhy.
• Zkušební rameno "zobákového" tvaru umožňuje nejen lepší přístup k vnitřnímu a vnějšímu měření, ale také vynikající náhled na povrch. Funkčnost dále posiluje osvětlení pracoviště pomocí LED světel.
• Jedinečná konstrukce zkušebního ramene "zobákového" tvaru umožňuje provádění zkoušek uvnitř materiálů bez nutnosti rozřezání testovaných vzorků. Minimální průměr, který lze tímto ramenem měřit pomocí standardně dodávaného diamantového vnikového tělíska, je 35,0 mm.
• Použitím krátkého diamantového vnikového tělíska (volitelné příslušenství, obj. č. 63DIA007) lze provádět zkoušky vzorků od pr. 22 mm.
• HR-530L je dlouhý typ s volitelnou max. výškou vzorku 395 mm.
• Vniková tělíska, zkušební destičky a nepájecí kabel nejsou součástí dodávky a musí být objednány samostatně.



  Funkce:	Funkce konverze [HV, HK, HR (tvrdost podle Rockwella A, B, C, D, F, G / Povrchový Rockwell 15T, 30T, 45T, 15N, 30N, 45N), HS, HB, Pevnost v tahu]. Funkce vyhodnocení Dobrý/Zmetek. Funkce kontinuálního měření (u vzorků stejné tloušťky). Korekce válcová, korekce koule, korekce posunutí, vícebodové korekční funkce. Funkce statistických výpočtů. Funkce generování grafu (regulační diagram X-R).
  Model:	HR-530
  Předběžné zkušební zatížení:	29,42; 98,07 N
  Napájení:	AC100V, 120V, 220V, 240V automatický výběr
  Používané zkušební metody a normy:	Rockwell, Rockwell Superficial (EN ISO 6508, ASTM E-18, JIS B7726) Plastic test (EN ISO 2039-2, ASTM D785 A, JIS K7202-2) Rockwell Alpha test (ASTM D785 B) Brinell, Indentation only (EN ISO 6506, ASTM E-10, JIS B7724) HBT (VDE/VDI 2616 - non standard)
  Diamant pro stupnici Rockwell:	HRA; HRC; HRD
  Kulička pr. 1,5875 mm pro stupnici Rockwell:	HRFW; HRBW; HRGW
  Kulička pr. 3,175 mm pro stupnici Rockwell:	HREW; HRHW; HRKW
  Kulička pr. 6,35 mm pro stupnici Rockwell:	HRLW; HRMW; HRPW
  Kulička pr. 12,7 mm pro stupnici Rockwell:	HRRW; HRSW; HRVW
  Diamant pro stupnici Povrchový Rockwell:	HR15N; HR30N; HR45N
  Kulička pr. 1,5875 mm pro stupnici Povrchový Rockwell:	HR15TW; HR30TW; HR45TW
  Kulička pr. 3,175 mm pro stupnici Povrchový Rockwell:	HR15WW; HR30WW; HR45WW
  Kulička pr. 6,35 mm pro stupnici Povrchový Rockwell:	HR15XW; HR30XW; HR45XW
  Kulička pr. 12,7 mm pro stupnici Povrchový Rockwell:	HR15YW; HR30YW; HR45YW
  Kulička pr. 3,175 mm pro stupnici Rockwell Plastic:	HRE; HRK
  Kulička pr. 6,35 mm pro stupnici Rockwell Plastic:	HRL; HRM
  Kulička pr. 12,7 mm pro stupnici Rockwell Plastic:	HRR
  Zkouška plastu podle Rockwella:	(HRR)
  Zkouška plastu podle Rockwella:	HRE; HRL; HRR; HRK; HRM
  Statistické funkce:	Maximální hodnota, minimální hodnota, průměr, rozsah, horní a dolní mez, standardní odchylka, počet vyhodnocení Dobrý/Zmetek
  Rozměry (ŠxHxV):	300 x 667 x 782mm with display mounted 300 x 667 x 621mm without display mm
  Normy:	ISO 6508; JIS 7726; ISO 6506, JIS 7726; ISO 2039-2, ASTM D785, JIS K 7202; VDI/VDE 2616-1
  Řízení zatížení:	Automatické (zatížení, setrvání, odlehčení)
  Max. hloubka vzorku:	150 mm
  Max. výška vzorku (sníženo přidáním příslušenství a osy X):	250 mm
  Stupnice Brinell [N]:	61,29; 98,07; 153,2; 245,2; 294,2; 306,5; 612,9; 980,7; 1226; 1839 N
  Brinellova stupnice vtisku pouze pro kuličku pr. 1,0 mm:	HBW 1/10; HBW 1/30
  Brinellova stupnice vtisku pouze pro kuličku pr. 2,5 mm:	HBW 2.5/6.25; HBW 2.5/15.625; HBW 2.5/31.25; HBW 2.5/62.5; HBW 2.5/187.5
  Brinellova stupnice vtisku pouze pro kuličku pr. 5,0 mm:	HBW 5/25; HBW 5/62.5; HBW 5/125
  Brinellova stupnice vtisku pouze pro kuličku pr. 10,0 mm:	HBW 10/100
  Kulička pr. 2,5 mm pro měření hloubky podle Brinella:	HBD 2.5/62.5; HBD 2.5/187.5
  Ovládací jednotka:	5,7" barevný dotykový displej
  Výstup dat:	RS-232C Digimatic (SPC), USB2

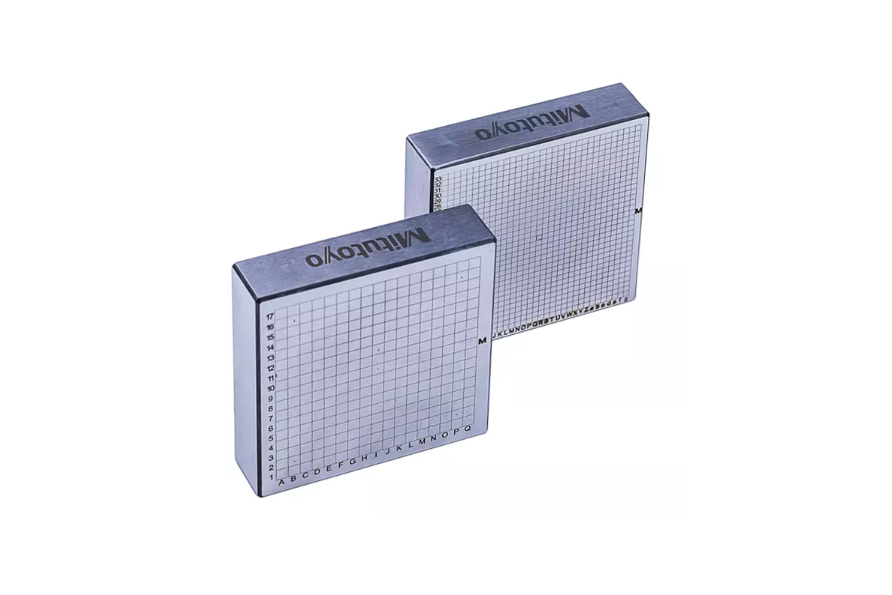

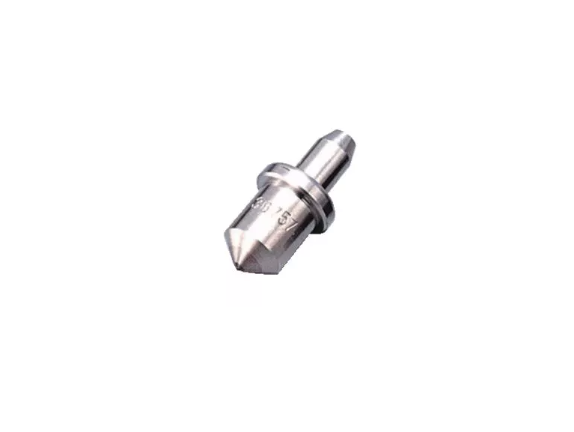

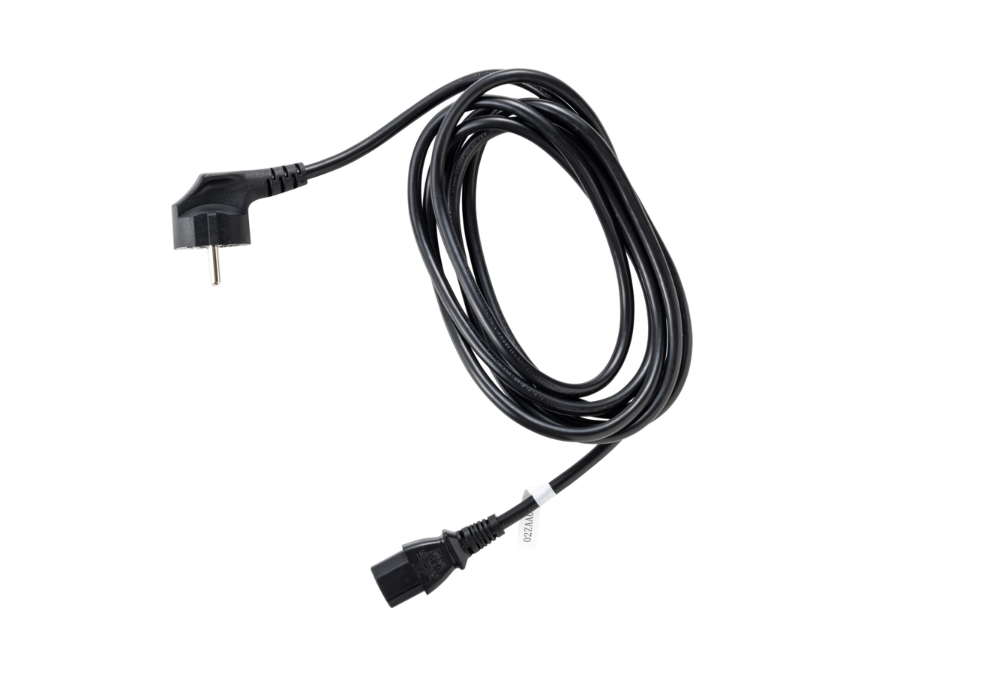

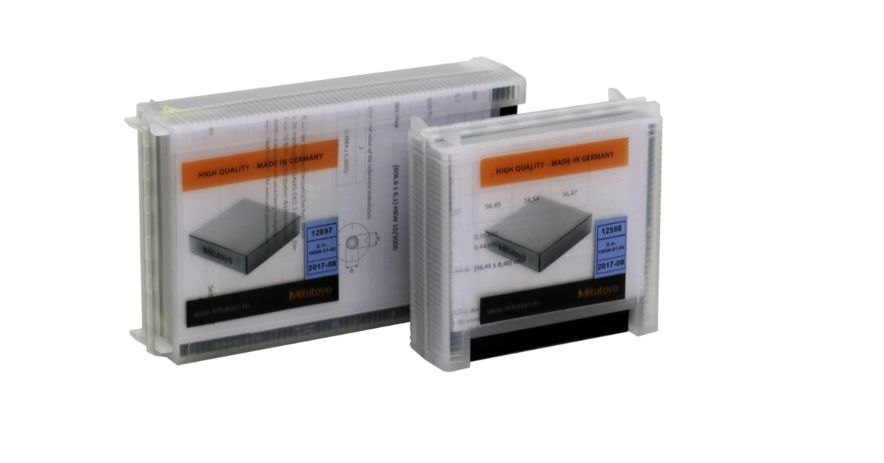

  Doba působení zatížení: Dodává se:	1-120 sekund (volitelně po 1 sekundě)   vč. diamantového kuželového vnikového tělíska Rockwell (63DIA023) a destičky tvrdosti 60HRC (63ETB040DG) a napájecího kabelu typu CEE (02ZAA021)
