Contracer CV-2100M4 [mm] X = 100mm; Z2=350mm MITUTOYO (218-633-11)
Cena na vyžádání - dle požadované konfigurace
| Vaša cena bez DPH | 0 EUR |
0 EUR / ks | |
Nie je na sklade
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 218-633-11 |
| Značka: | Mitutoyo |
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Tyto přístroje na měření kontury jsou navržené za účelem "snadného použití" a "rychlého" měření.
Contracery CV-2100N4 a CV-2100M4 nabízí následující výhody:
- Rychlé a snadné měření rozsáhlých kontur.
- Rychlý posuv v ose Z2, protože je přístroj vybaven jednoduše použitelným úchopem [provedení M4].

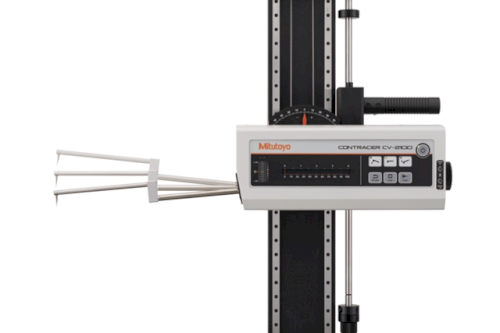

- Auto-provádění a vícenásobné měření s novým snímacím dotekem s horní a dolní funkcí.
- Posuv v ose X až 20 mm/s pomocí ovládacího joysticku.
- Snadné programování dílů, stejně jako jednotlivá měření se softwarem FORMTRACEPAK.
- Automatické vyhodnocování, best fit kontur, CAD porovnání a mnoho dalších prvků jako standard.

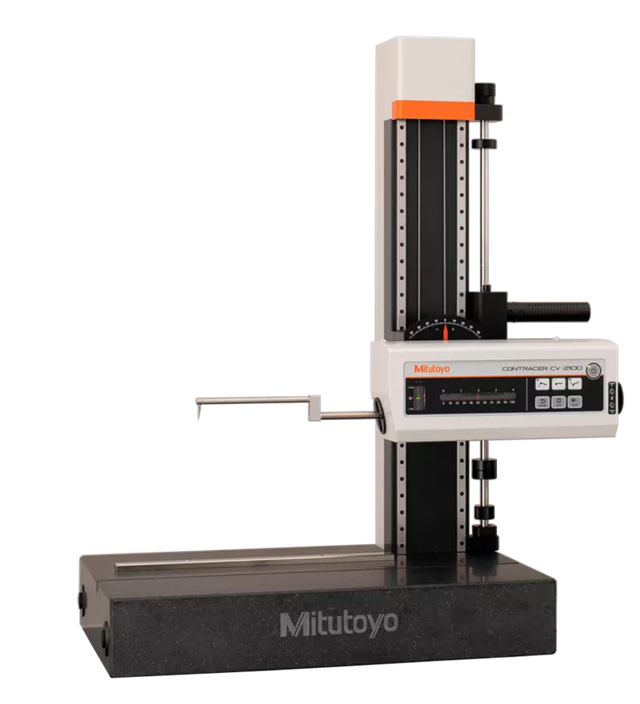

- CV-2100 M4 upevněný na stojanu s rychlým úchopem a žulovou základnou.
- CV-2100 N4 může být upevněn na ručním sloupu se žulovou základnou (vol. příslušenství).

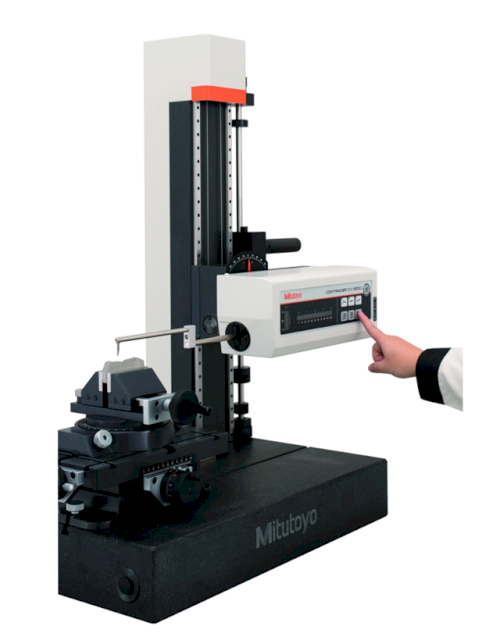

- Centralizovaný přední ovládací panel.
| Model: | CV-2100M4 |
| Palcové-Metrické: | Metrické |
| Rozsah měření: | Z1 = 50 mm |
| X = 100 mm | |
| Rychlost měření: | 0.02 - 5 mm/s |
| Rychlost posuvu: | X = 0 - 20 mm/s |
| Přesnost: | X = (2,5 + 0,02L) µm |
| [L: délka posuvu (mm)] | |
| Z1 = (2,5 + I0,1HI) µm | |
| [H: výška měření od vodorovné pozice (mm)] | |
| Svislý posuv v ose Z2 | 350 |
| [mm]: | |
| Rozsah měření v ose Z1 | 50 |
| [mm]: | |
| Provedení sloupu osy Z2: | Manuální: Rychlý posuv nahoru a dolů, jemné stavění |
| Rozsah měření v ose X1 | 100 |
| [mm]: | |
| Přímost posuvu: | 2.5 µm / 100 mm |
| Provedení sloupu: | M4: 350 mm |
| Software: | FORMTRACEPAK |
| Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (vol. příslušenství) a otočné stoly (vol. příslušenství) pro účinnější automatizaci měření. | |
| Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, ploch a tolerováním kontur jako standard. | |
| Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků. |
Médiá
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
50 |
| Rozlišení |
Rozlišení
0,0001 |
| Délka posuvu |
Délka posuvu
100 |
| Svislý posuv |
Svislý posuv
350 |
| Rozměr základny |
Rozměr základny
450 x 600 |
| Jednotka |
Jednotka
mm |
| Naklápění |
Naklápění
ano |
