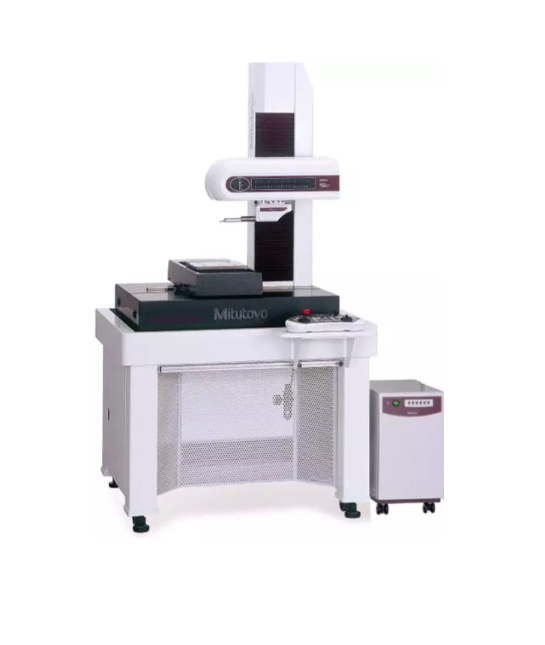

Surftest Extreme SV-3000CNC S [mm] - X = 200mm; Z2=300mm; Y-axis; -45°/+10° MITUTOYO (178-509-12)
Cena na vyžádání - dle požadované konfigurace
| Vaša cena bez DPH | 0 EUR |
0 EUR / ks | |
Termín dodání: na vyžádání
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 178-509-12 |
| Značka: | Mitutoyo |
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Plně CNC přístroje na měření drsnosti povrchu s výkonným softwarem FORMTRACEPAK.Drsnoměry Surftest Extreme SV-3000CNC nabízí následující výhody:

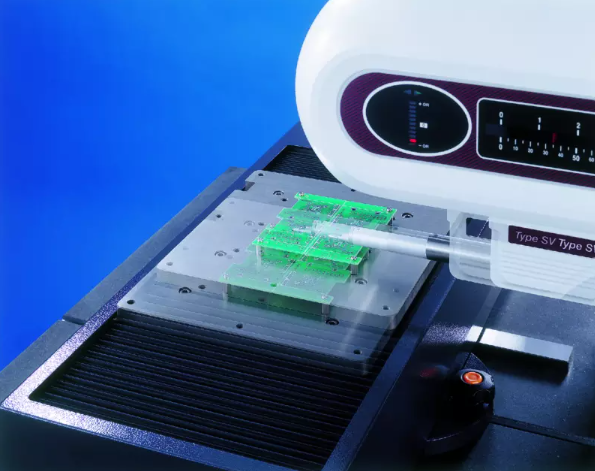

- Navržené pro zvýšení kvality výroby vícenásobných-profilů / -obrobků měření.
- Posuvová rychlost každé osy až 200 mm/s.
- U modelů vybavených α-osou, je možné provádět kontinuální měření na
vodorovných a šikmých plochách motoricky naklápěnou posuvovou jednotkou. - V rozsahu měření doteku podporuje software FORMTRACEPAK výpočet prvků kontur.
- Dostupná je také 3D topografie měření jako volitelné příslušenství.
- Měření šikmé roviny je možné díky současnému řízení ve dvou osách, tedy ve směru osy X a osy Y.
- Jednotka snímače obsahuje protinárazové bezpečnostní zařízení, které způsobí automatické zastavení jednotky snímače, jestliže jeho hlavní tělo narazí do měřeného dílu nebo přípravku.
- Všechny modely jsou vybavené osou Y.
- Měření posouváním v ose Z u modelů bez α-osy.
| Model: | SV-3000CNC-H |
| Palcové-Metrické: | Metrické |
| Materiál základny: | Žula |
| Rozlišení: | 0.05 µm |
| Rozsah posuvu: | X = 200 mm |
| Y = 200 mm | |
| Stupnice: | Odrazový typ lineárního snímače |
| Rychlost měření: | 0.02 - 2 mm/s |
| Rychlost posuvu: | 200 mm/s (max. CNC) |
| 0-60 mm/s (joystick) | |
| Přímost posuvu: | 0,5 μm / 220 mm |
| Rozsah naklápění: | -45°(CCW) až +10°(CW) |
| Rozsah měření: | 800 µm; 80 µm; 8 µm |
| (až 2,4 mm s volitelným dotekem) | |
| Rozměry žulové desky | 800 x 620 |
| (Š x H) [mm]: | |
| Normy: | EN ISO, VDA, JIS, ANSI a vlastní nastavení |
| Profily: | Skutečný profil (P), profil drsnosti (R), profil vlnitosti (W), MOTIF (R, W) a další |
| Jednotka stolu osy Y: | Instalováno |
| Software: | FORMTRACEPAK |
| Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (vol. příslušenství) a otočné stoly (vol. příslušenství) pro účinnější automatizaci měření. | |
| Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, ploch a tolerováním kontur jako standard. | |
| Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků. | |
| Volitelné příslušenství: | Další volitelné a standardní příslušenství jsou uvedeny na následujicích stránkách věnovaných příslušenství a dotekům. |
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
0,8 |
| Rozlišení |
Rozlišení
0,00005 |
| Délka posuvu |
Délka posuvu
200 |
| Svislý posuv |
Svislý posuv
300 |
| Rozměr základny |
Rozměr základny
800 x 620 |
| Jednotka |
Jednotka
mm |
| Naklápění |
Naklápění
ano |
