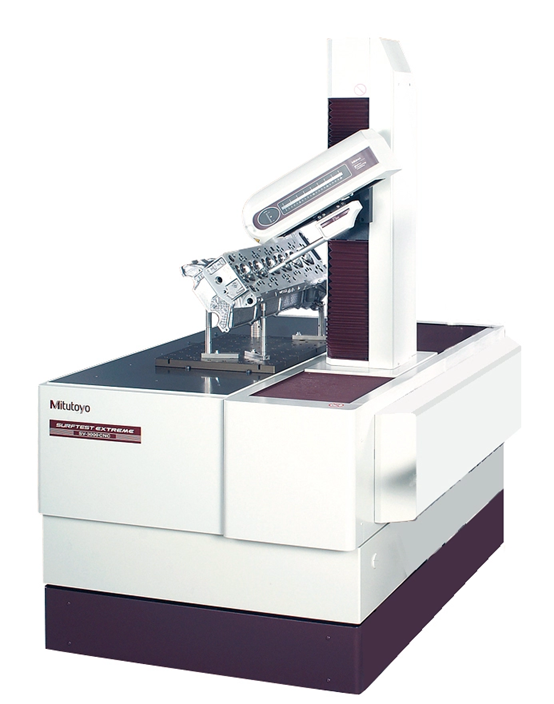

Drsnomer Surftest Extreme SV-M3000CNC MITUTOYO (178-549-2)
Cena na vyžádání - dle požadované konfigurace
| Vaša cena bez DPH | 0 EUR |
0 EUR / ks | |
Termín dodání: na vyžádání
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 178-549-2 |
| Značka: | Mitutoyo |
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Nejvýkonnější CNC přístroje na měření drsnosti povrchu s výkonným softwarem FORMTRACEPAK.
Drsnoměr Surftest Extreme SV-M3000CNC nabízí následující výhody:
- Na měření velkých a těžkých obrobků, jako jsou bloky motorů, klikové hřídele, apod.
- Sloup s posuvem 800mm pro co možná největší eliminaci velikosti obrobku.
- Posuvová rychlost pro každou osu až 200 mm/s.
- V kombinaci se snímačem jednotky natáčení (vol. příslušenství), je možné nepřerušované měření přes dolní, horní a boční plochy obrobků.
- Zatížení stolu je samostatnou strukturou zajišťující snadnější manipulaci s různě velkými obrobky, standardními a vlastními přípravky, zařízeními s automatickým posuvem, atd.
| Model: | SV-M3000CNC |
| Palcové-Metrické: | Metrické |
| Rozsah posuvu: | X = 200 mm |
| Y = 800 mm | |
| Z2 = 500 mm | |
| Provedení držáku snímače | Standardní provedení |
| (základní varianty): | Dlouhé provedení |
| Otáčivé provedení | |
| Rychlost měření: | 0.02 - 2 mm/s |
| Rychlost pohybu: | CNC režim: max. 200 mm/s |
| Joystickový režim: 0 - 50 mm/s | |
| Přímost posuvu: | X = 0,5 µm / 200 mm (standardní) |
| X = 0,7 µm / 200 mm | |
| (dlouhé provedení snímače) | |
| X = 0,5 µm / 200 mm | |
| (rotační provedení snímače) | |
| Y = 0,5 µm / 50 mm; 2 µm / 800 mm (standard) | |
| Y = 0,7 µm / 50 mm; 3 µm / 800 mm | |
| (dlouhé provedení snímače) | |
| Y = 0,7 µm / 50 mm; 3 µm / 800 mm | |
| (rotační provedení snímače) | |
| Rozsah naklápění: | -45°(CCW) až +10°(CW) |
| Rozsah měření: | 800 µm; 80 µm; 8 µm |
| (až 2,4 mm s volitelnými doteky) | |
| Normy: | EN ISO, VDA, JIS, ANSI a vlastní nastavení |
| Profily: | Skutečný profil (P), profil drsnosti (R), profil vlnitosti (W), MOTIF (R, W) a další |
| Hmotnost | 300 kg |
| měř. dílu: | |
| Software: | FORMTRACEPAK |
| • Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (vol. příslušenství) a otočné stoly (vol. příslušenství) pro účinnější automatizaci měření. | |
| • Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, ploch a tolerováním kontur jako standard. | |
| • Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků. |
Médiá
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
0,8 |
| Rozlišení |
Rozlišení
0,000001 |
| Délka posuvu |
Délka posuvu
200 |
| Svislý posuv |
Svislý posuv
500 |
| Jednotka |
Jednotka
mm |
| Naklápění |
Naklápění
ano |
