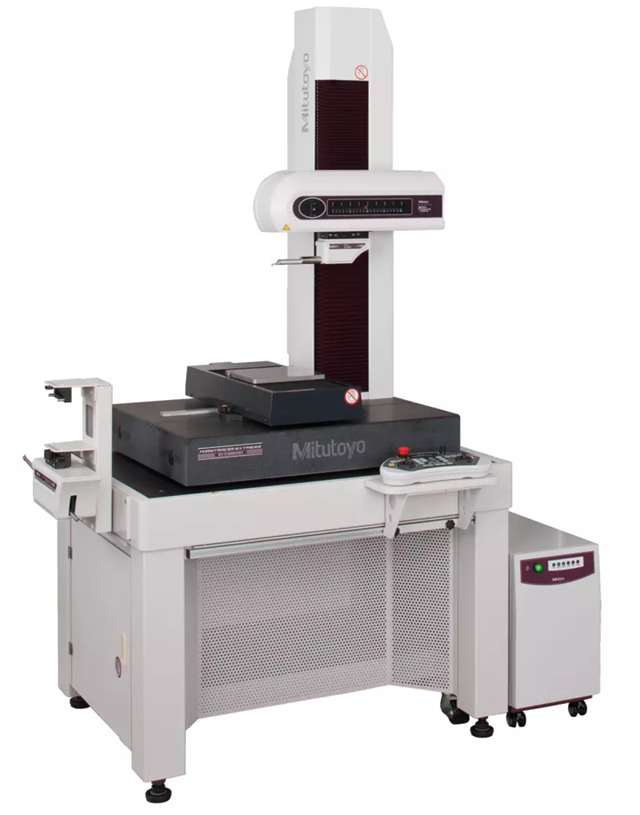

Formtracer Extreme SV-C4500CNC S [mm] X=200mm; Z2=300mm; Y-axis (525-701-12)
Cena na vyžádání - dle požadované konfigurace
| Vaša cena bez DPH | 0 EUR |
0 EUR / ks | |
Nie je na sklade
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 525-701-12 |
| Značka: | Mitutoyo |
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Vysoce přesné plně CNC přístroje na měření kontury a drsnosti povrchu.
Formtracery Extreme SV-C4500CNC nabízí následující výhody:
- Výkonné jako dva samostatné, plně automatické CNC přístroje.
- Měření velkých vzdáleností v ose Z2 pro modely bez osy α.
- Posuvová rychlost až 200 mm/s pro každou osu.
- Systém s duálním snímacím hrotem pro měření kontury z vrchu i zespodu u oboustranných kontur.
- Variabilní měřicí síla při měření kontury je řízená softwarem FORMTRACEPAK.
- Posuvová jednotka kontury obsahuje obloukový snímací detektor, který zaručuje excelentní
přesnost a rozlišení v ose Z1. - Navržen pro zvýšení propustnosti vícenásobných profilů a řešení dalších otázek měření obrobků.
- Snímací jednotka přístroje obsahuje proti-kolizní bezpečnostní systém, způsobující automatické
zastavení v případě, když se hlavní tělo přístroje dostane do kolize s obrobkem nebo přípravkem.
| Model: | SV-C4500CNC-S |
| Palcové-Metrické: | Metrické |
| Rozsah měření: | Z2= [S] 300 mm / [H] 500 mm |
| Rychlost měření: | 0.02 - 2 mm/s |
| Rychlost posuvu: | CNC mód: max. 200 mm/s |
| Joystickový mód: 0-50 mm/s | |
| Přesnost: | Snímač kontury: |
| X = (8 + 4L/2000) µm | |
| [L: délka posuvu (mm)] | |
| Kontura: Z1 = (8 + 12H/1000) µm | |
| [H: výška měření od vodorovné pozice (mm)] | |
| Z2= (3,5 + 15H/1000) µm | |
| Svislý posuv v ose Z2 | 300 |
| [mm]: | |
| Rozsah naklápění: | -45° (PSHČ) až +10° (VSHR) (pro modely vybavené osou α) |
| Jednotka stolu osy Y: | Instalováno |
| Jednotka osy α: | - |
| Měřicí síla: | 0,75 mN |
| Software: | FORMTRACEPAK |
| Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (vol. příslušenství) a otočné stoly (vol. příslušenství) pro účinnější automatizaci měření. | |
| Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, částí a tolerování kontury jako standard. | |
| Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků. |
Médiá
Technická špecifikácia
Parametry produktu
| Rozsah drsnost/kontura |
Rozsah drsnost/kontura
0,8/60 |
| Rozlišení drsnost/kontura |
Rozlišení drsnost/kontura
0,0000001/0,00005 |
| Délka posuvu |
Délka posuvu
200 |
| Svislý posuv |
Svislý posuv
300 |
| Rozměr základny |
Rozměr základny
750 x 600 |
| Jednotka |
Jednotka
mm |
| Naklápění |
Naklápění
ne |
| Osa Y |
Osa Y
ano |
