Stacionárne meracie prístrojeProfil a drsnosť povrchuKombinácia drsnosti a profiluFormtracer Avant FTA - S4 D4000-D [mm] X=100mm; Z2=300mm; 0,75mN (525-321-11)

Formtracer Avant FTA - S4 D4000-D [mm] X=100mm; Z2=300mm; 0,75mN (525-321-11)

Cena na vyžádání - dle požadované konfigurace

Vaša cena bez DPH	0 EUR
0 EUR / ks

Nie je na sklade

DPH:	23%
Jednotka:	ks
Kód 1:	525-321-11
Značka:	Mitutoyo

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz

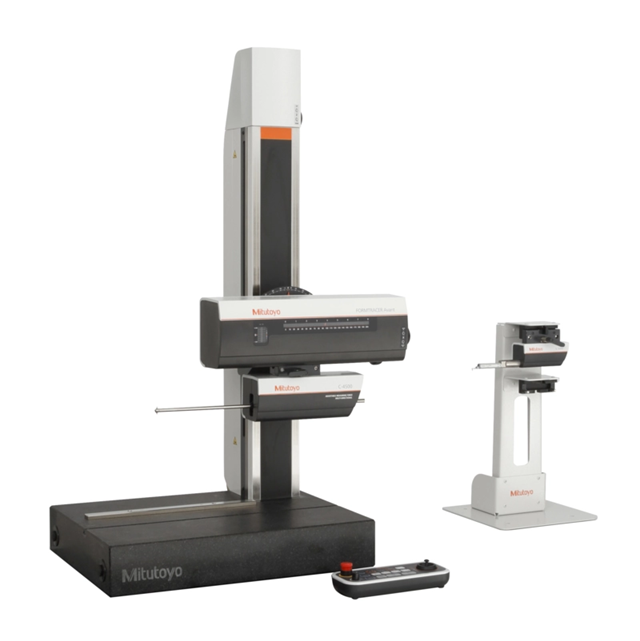

Vysoce přesný 2D přístroj na měření drsnosti povrchu a kontury; Avant D4000 je stolní přístroj s motorizovaným sloupem a žulovou základnou.

Hlavní výhody:

“Hot plug” výměna posuvových jednotek, tzn. bez nutnosti vypínání kontroleru.
Snadná obsluha.
Systém dvojitého hrotu umožňující měření kontury ze spodu a z vrchu.
Proměnlivá síla měření kontury nastavitelná softwarem Formtracepak.
Vysoká přesnost měření drsnosti povrchu a kontury.
Široký výběr volitelných ramínek a doteků zajišťuje přístup i do těžko přístupných míst.
Ovládací panel pro rychlé a přesné polohování přístroje.
Zjednodušené CNC ovládání.
Volitelné motorizované příslušenství.

Model:	FTA - S4 D4000
Palcové-Metrické:	Metrické
Svislý posuv	300
[mm]:	300
Rozsah posuvu:	100 mm
Rozsah měření :	X = 100 mm / 200 mm
	Kontura Z1 = 60 mm
	Drsnost Z1 = 800 µm / 80 µm / 8 µm
Rychlost měření:	0.02 - 30 mm/s
Rychlost posuvu:	X: 0 - 80 mm/s; Z2: 0 - 40mm/s
Software:
	FORMTRACEPAK
	Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (volit. přísluš.) a otočný stůl (volit. přísluš.) pro účinnější automatizaci měření).
	Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, částí a tolerování kontury jako standard.
	Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků.
Rozsah měření:	800 µm; 80 µm; 8 µm
Rozsah měření:	(up to 2.4 mm with an optional stylus)
Přesnost:	X = (0,8+0,01L) µm [L: Délka posuvu (mm)]
Přesnost:	Z1 = (1,2+I2HI/100) µm [H: Výška měření od vodorovné pozice (mm)]
Přímost posuvu:	(0,05+0,001L) µm
Rozsah měření v ose Z1	60
[mm]:	60
Rozsah naklápění:	±45°
Rozměry žulové desky	600 x 450
(Š x H) [mm]:	600 x 450
Profily:	Skutečný profil (P), profil drsnosti (R ), profil vlnitosti (W), MOTIF (P, R, W) a další
Měřicí síla snímače:	0,75 mN
Hmotnost:	140 kg

Technická špecifikácia

Parametry produktu

Rozsah drsnost/kontura	Rozsah drsnost/kontura 0,8/60
Rozlišení drsnost/kontura	Rozlišení drsnost/kontura 0,0000001/0,00002
Délka posuvu	Délka posuvu 100
Svislý posuv	Svislý posuv 300
Rozměr základny	Rozměr základny 600 x 450
Jednotka	Jednotka mm
Naklápění	Naklápění ano
Osa Y	Osa Y ne
