Formtracer Avant FTA - H4 D4000-D [mm] X=100mm; Z2=500mm; 0,75mN (525-322-11)
Cena na vyžádání - dle požadované konfigurace
| Vaša cena bez DPH | 0 EUR |
Nie je na sklade
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 525-322-11 |
| Značka: | Mitutoyo |
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz

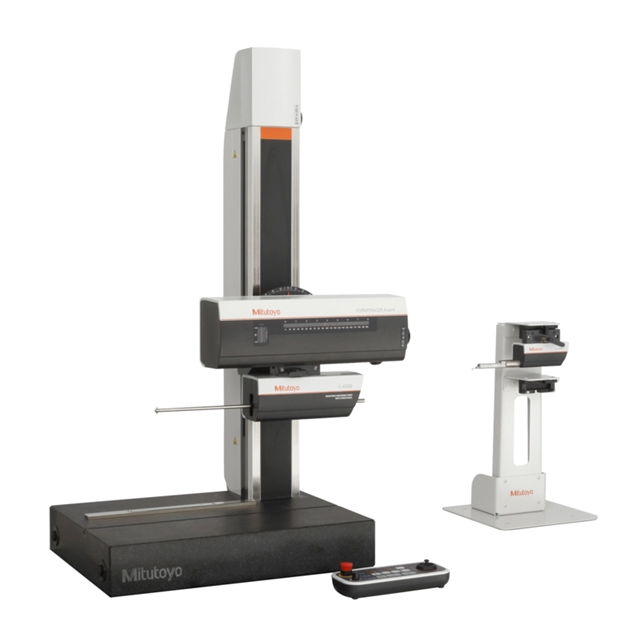

Vysoce přesný 2D přístroj na měření drsnosti povrchu a kontury; Avant D4000 je stolní přístroj s motorizovaným sloupem a žulovou základnou.
Hlavní výhody:
- “Hot plug” výměna posuvových jednotek, tzn. bez nutnosti vypínání kontroleru.
- Snadná obsluha.
- Systém dvojitého hrotu umožňující měření kontury ze spodu a z vrchu.
- Proměnlivá síla měření kontury nastavitelná softwarem Formtracepak.
- Vysoká přesnost měření drsnosti povrchu a kontury.
- Široký výběr volitelných ramínek a doteků zajišťuje přístup i do těžko přístupných míst.
- Ovládací panel pro rychlé a přesné polohování přístroje.
- Zjednodušené CNC ovládání.
- Volitelné motorizované příslušenství.
| Model: | FTA - S4 D4000 |
| Palcové-Metrické: | Metrické |
| Svislý posuv | 500 |
| [mm]: | |
| Rozsah posuvu: | 100 mm |
| Rozsah měření : | X = 100 mm / 200 mm |
| Kontura Z1 = 60 mm | |
| Drsnost Z1 = 800 µm / 80 µm / 8 µm | |
| Rychlost měření: | 0.02 - 30 mm/s |
| Rychlost posuvu: | X: 0 - 80 mm/s; Z2: 0 - 40mm/s |
| Software: | |
FORMTRACEPAK | |
| Umožňuje ovládat všechny osy, motoricky řízený stůl v ose Y (volit. přísluš.) a otočný stůl (volit. přísluš.) pro účinnější automatizaci měření). | |
| Vyhodnocení profilu může být provedeno pomocí analýzy různých úrovní, úhlů, částí a tolerování kontury jako standard. | |
| Kontrolní certifikát může být vytvořen nastavením formátu tisku podle zvolených požadavků. | |
| Rozsah měření: | 800 µm; 80 µm; 8 µm |
| (up to 2.4 mm with an optional stylus) | |
| Přesnost: | X = (0,8+0,01L) µm [L: Délka posuvu (mm)] |
| Z1 = (1,2+I2HI/100) µm [H: Výška měření od vodorovné pozice (mm)] | |
| Přímost posuvu: | (0,05+0,001L) µm |
| Rozsah měření v ose Z1 | 60 |
| [mm]: | |
| Rozsah naklápění: | ±45° |
| Rozměry žulové desky | 600 x 450 |
| (Š x H) [mm]: | |
| Profily: | Skutečný profil (P), profil drsnosti (R ), profil vlnitosti (W), MOTIF (P, R, W) a další |
| Měřicí síla snímače: | 0,75 mN |
| Hmotnost: | 150 kg |
Technická špecifikácia
Parametry produktu
| Rozsah drsnost/kontura |
Rozsah drsnost/kontura
0,8/60 |
| Rozlišení drsnost/kontura |
Rozlišení drsnost/kontura
0,0000001/0,00002 |
| Délka posuvu |
Délka posuvu
100 |
| Svislý posuv |
Svislý posuv
500 |
| Rozměr základny |
Rozměr základny
600 x 450 |
| Jednotka |
Jednotka
mm |
| Naklápění |
Naklápění
ano |
