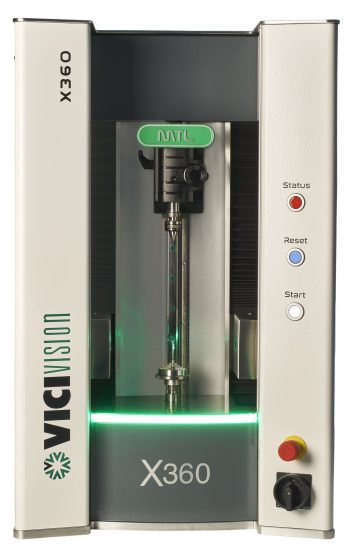

VICIVISION MTL X360 - optický merací prístroj na rotačné meranie (VV1.07)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

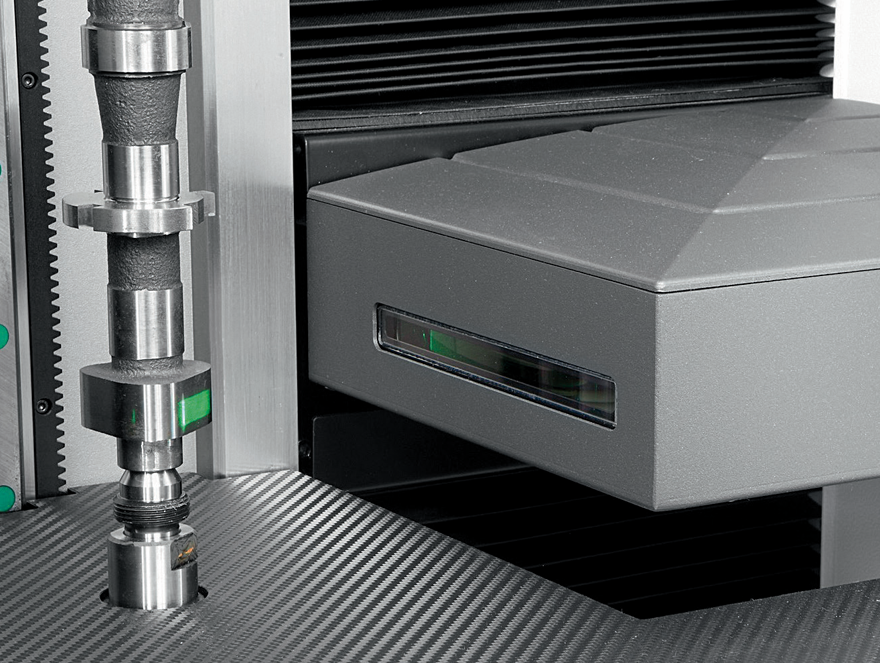

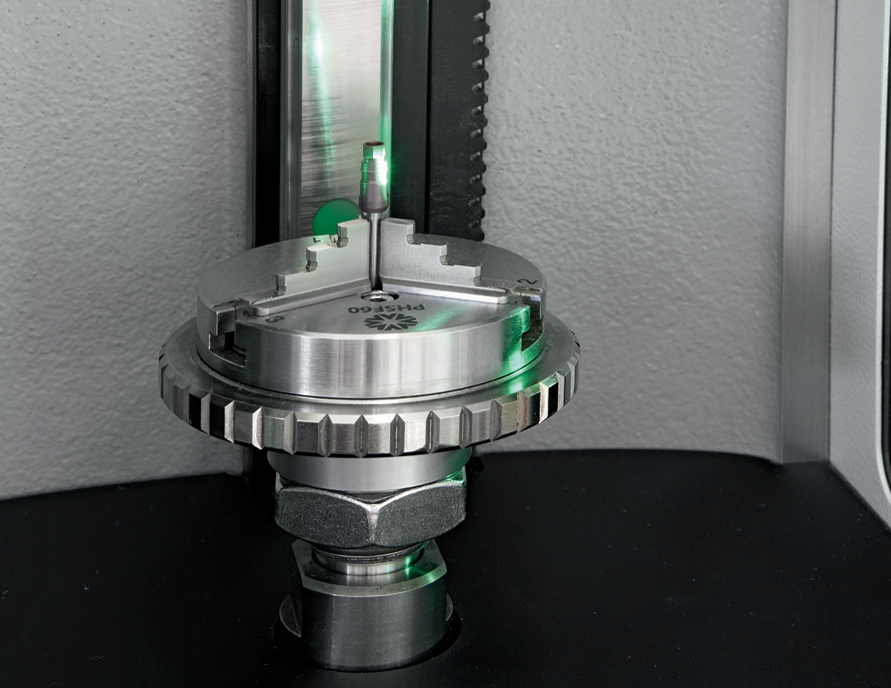

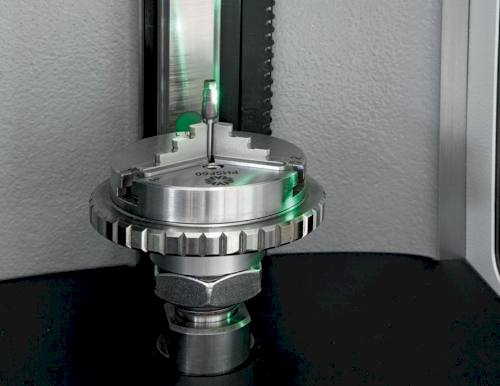

VICIVISION MTL X360 je bezkontaktní optický měřicí přístroj ze série X Series, navržený pro velmi detailní a vysoce přesnou kontrolu mikro‑mechanických dílů, zubních implantátů, hodinek, spojovacích prvků i široké škály malých až středních výrobků. Přístroj využívá optické snímání s vysokým rozlišením a pokročilý software, který během jednoho měřicího cyklu automaticky vyhodnocuje množství geometrických parametrů — včetně průměrů, délek, úhlů, rádiusů nebo detailů závitů — bez nutnosti kontaktu s měřeným dílem.
Systém je navržen tak, aby jej mohl obsluhovat i operátor bez hlubokých znalostí metrologie — měřicí program lze aktivovat jedním kliknutím a výsledky jsou k dispozici během několika sekund.
Hlavní vlastnosti
- Bezkontaktní optické měření i těch nejmenších detailů
- Vysoké rozlišení obrazu pro přesné měření délek, průměrů, úhlů, rádiusů a závitů
- Automatické vyhodnocení stovek parametrů během jednoho měření

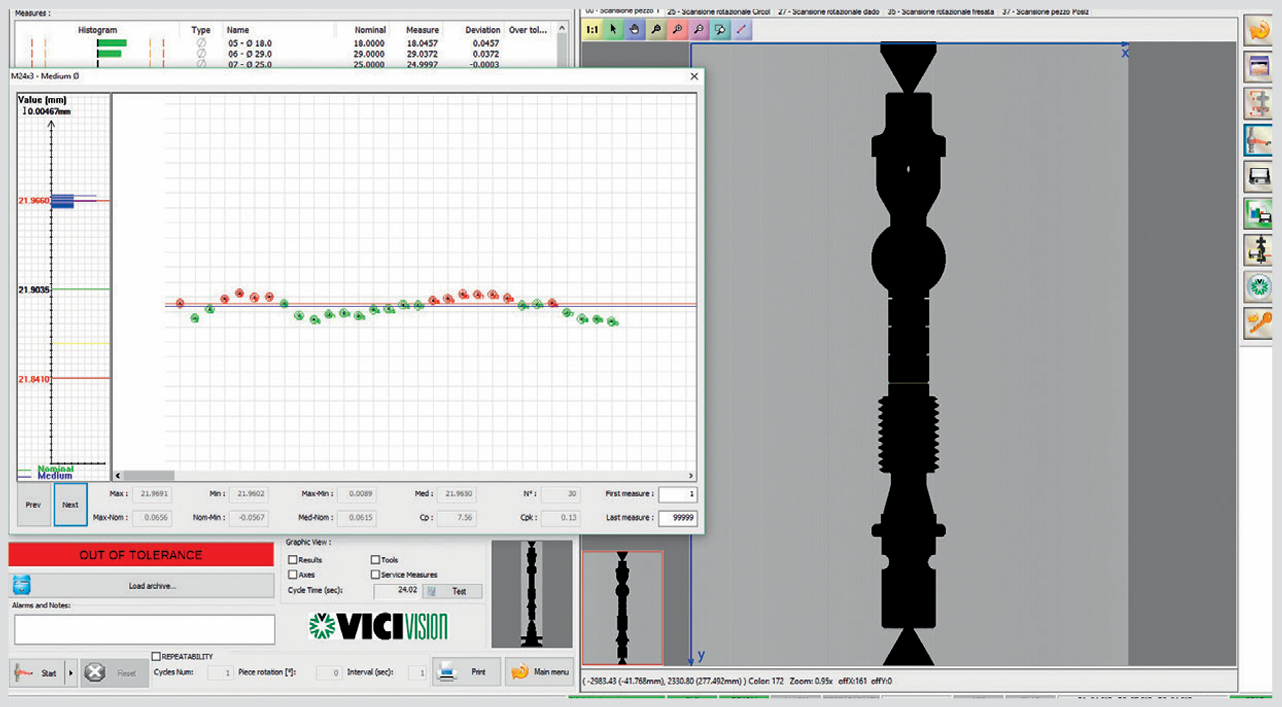

- Intuitivní software s možností porovnání měřeného profilu s CAD (DXF) modelem
- Snadná obsluha a rychlé výsledky ve výrobním prostředí
- Vhodné pro mikro‑mechanické a biomedicínské aplikace stejně jako malé střední díly
- Robustní provedení s přístupem pro snadné vkládání i drobných součástek
Technické parametry
Parametr | Hodnota |
|---|---|
Měřicí pole | 300 × 60 mm |
Maximální rozměr měřeného dílu | 300 × 120 mm |
Maximální hmotnost dílu | 10 kg |
Přesnost měření (Ø) | ~1 + D/200 µm* |
Přesnost měření (L) | ~3 + L/200 µm* |
Opakovatelnost (Ø) | ~0,3 µm |
Opakovatelnost (L) | ~1,2 µm |
Rozměry zařízení (D × Š × V) | cca 595 × 780 × 950 mm |
Napájení | 230 V / 50–60 Hz |
| * Hodnoty přesnosti a opakovatelnosti jsou typické pro modely X360 z řady X Series. |
Funkce měření
MTL X360 umožňuje opticky kontrolovat různé geometrické vlastnosti dílů:
- Vnější průměr
- Délky a vzdálenosti
- Úhly a kuželovitost
- Poloměry a rádiusy

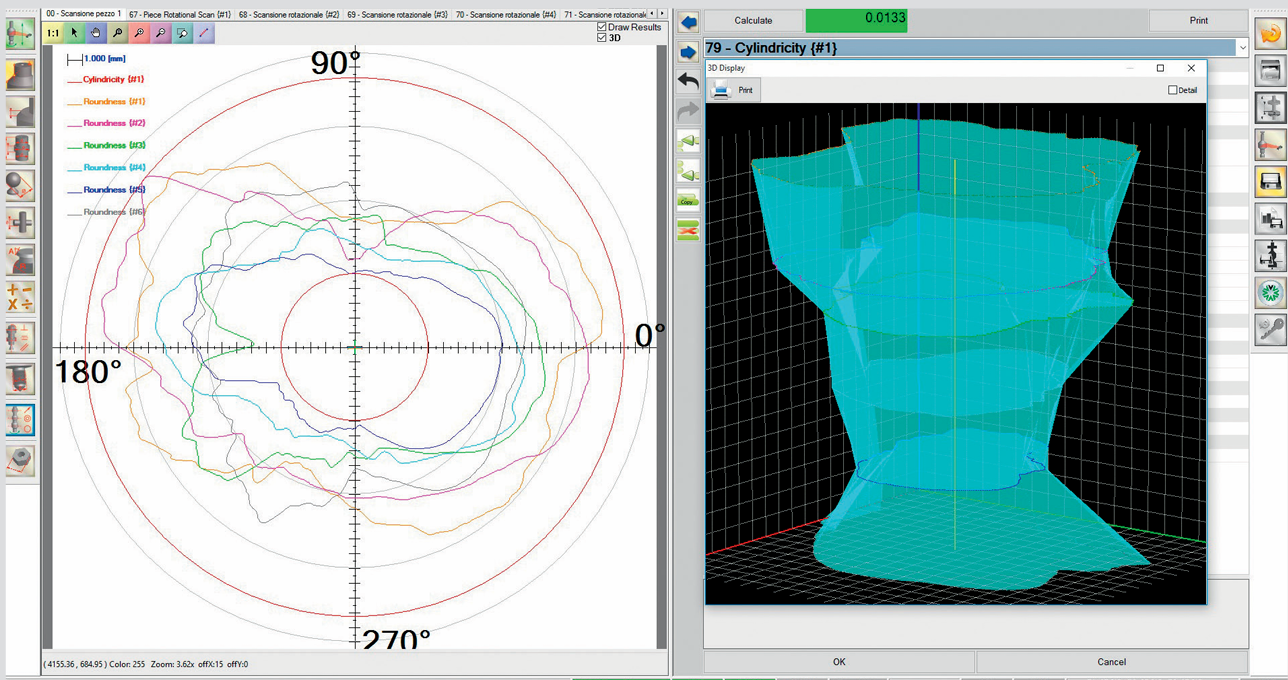

- Cylindricitu a souosost
- Házivost a kruhovitost
- Závity (profil, stoupání, průměry)
- Porovnání profilu s CAD (DXF)
Optický systém pracuje s velmi vysokým rozlišením obrazu, takže i detaily malé geometrie jsou přesně zachyceny a vyhodnoceny během jediného měření.
Oblasti použití
VICIVISION MTL X360 je vhodný zejména pro:
- Strojírenský a mikromechanický průmysl
- Biomedicínské a dentální aplikace (implantáty, chirurgické komponenty)
- Hodinářský a precizní průmysl
- Výrobu spojovacích a malých rotačních dílů
- Vývoj a prototypování micro‑částí
- Laboratorní metrologie a kontrola kvality
Výhody systému
- Rychlé a objektivní měření mikro‑součástí
- Bezkontaktní technologie eliminuje opotřebení čidel
- Snadné ovládání bez specializovaného metrologa
- Automatické shromažďování a export výsledků
- Optimální pro malé a složité díly

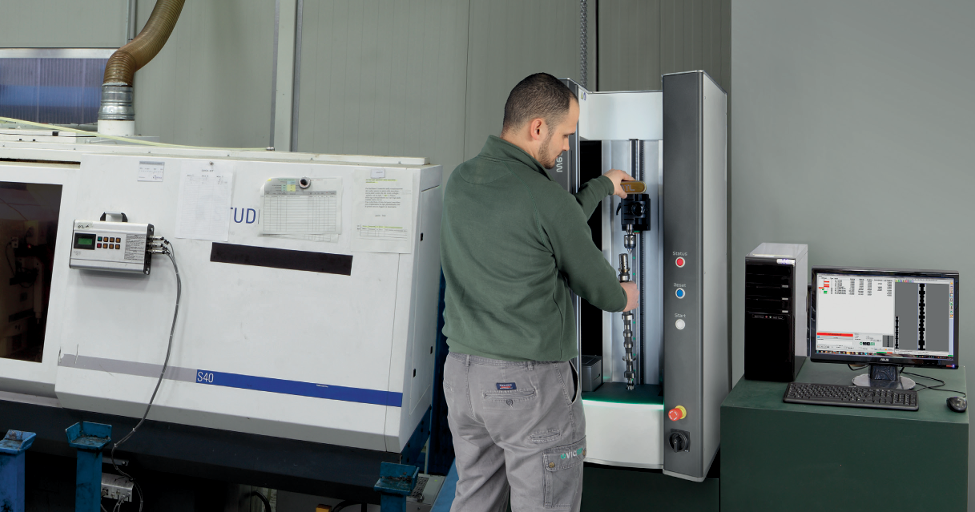

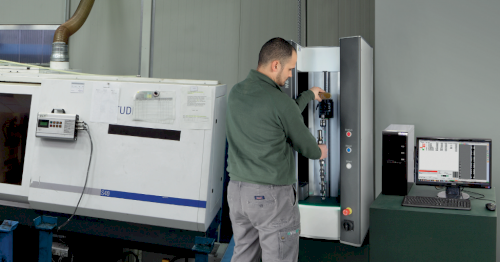

- Robustní konstrukce vhodná i do výrobní haly
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 60 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1+D/200 a 3+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
