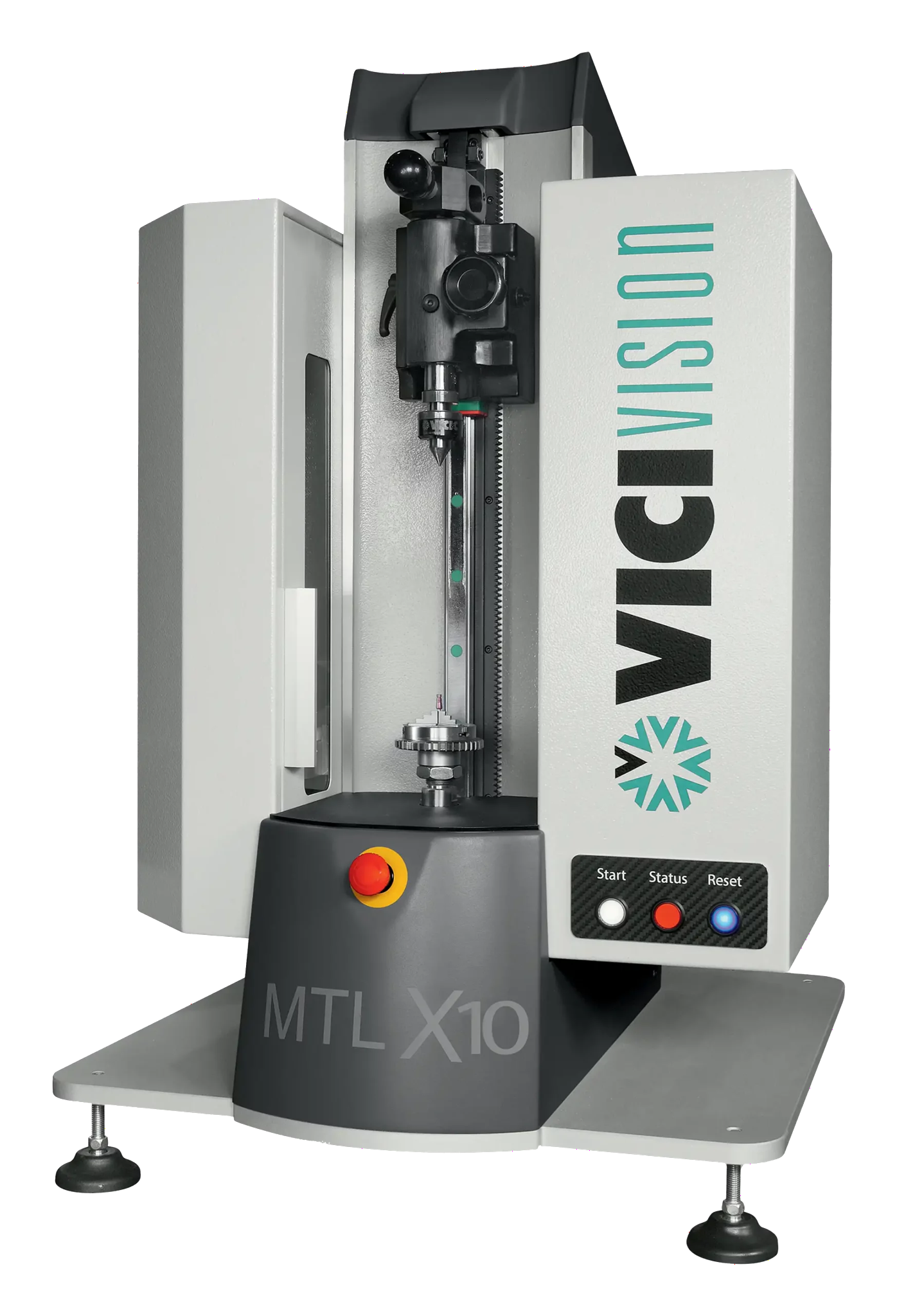

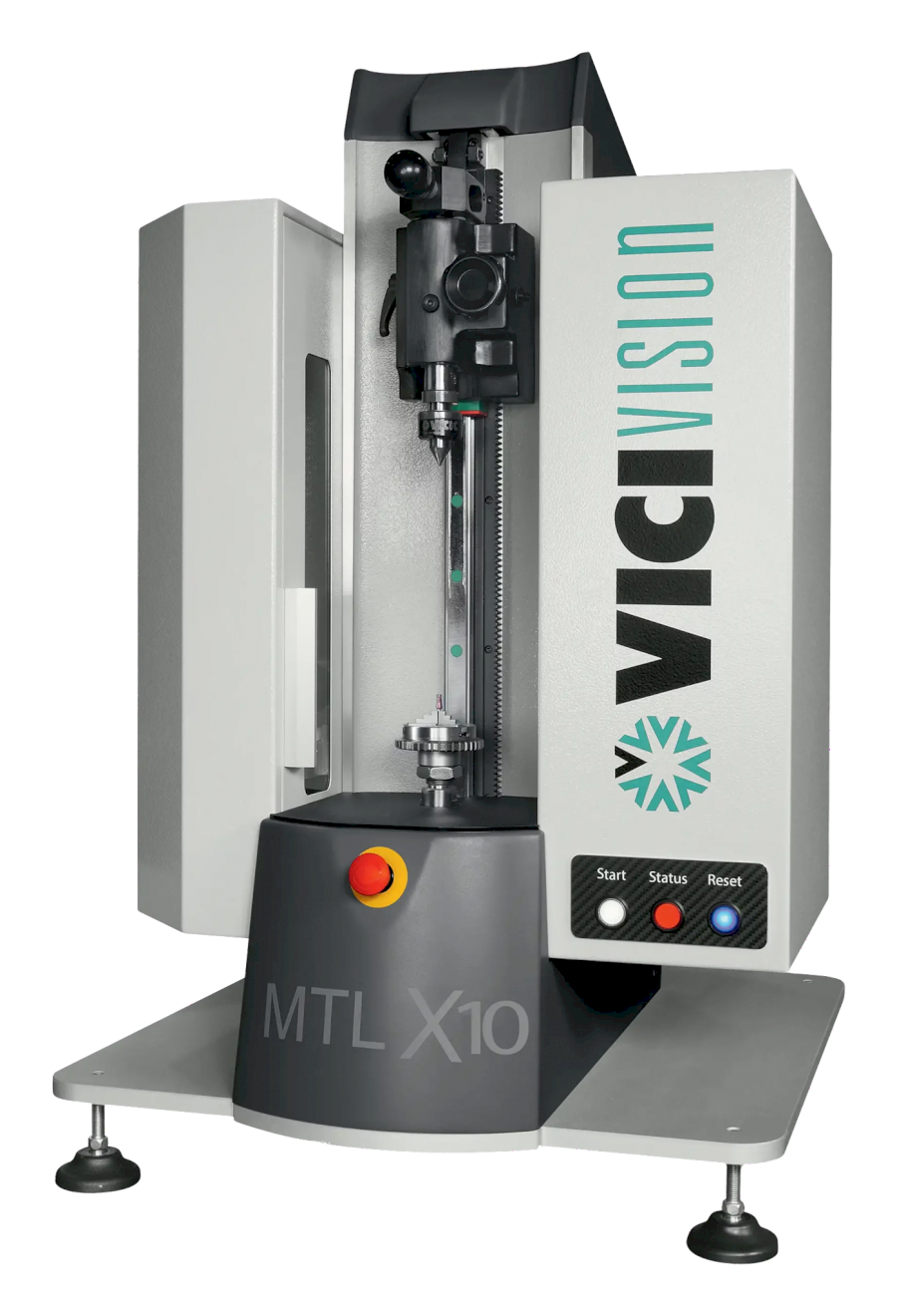

VICIVISION MTL X10 - optický merací prístroj na rotačné meranie (VV1.06)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION MTL X10 je high‑resolution optický měřicí přístroj navržený pro rychlé, přesné a bezkontaktní měření velmi malých rotačních a mikro součástí. Patří do řady X Series, která je optimalizovaná pro kontrolu mikro‑mechanických dílů, biomedicínských komponent, dentálních implantátů, hodinářských součástí a jiných precizních elementů. Toto zařízení kombinuje optiku s vysokým rozlišením a víceosý motorický stolek, díky čemuž může provádět měření více parametrů ve stejném cyklu a zvyšovat produktivitu měření ve srovnání s manuálními metodami.
Díky intuitivnímu softwaru a jednoduchému ovládání je systém vhodný i pro operátory bez hlubších zkušeností s metrologií — stačí spustit měřicí program a výsledky jsou k dispozici během několika sekund.
Hlavní vlastnosti
- Bezkontaktní optické měření mikro‑částí s vysokým rozlišením
- Víceosé měření najednou pro rychlé získání výsledků

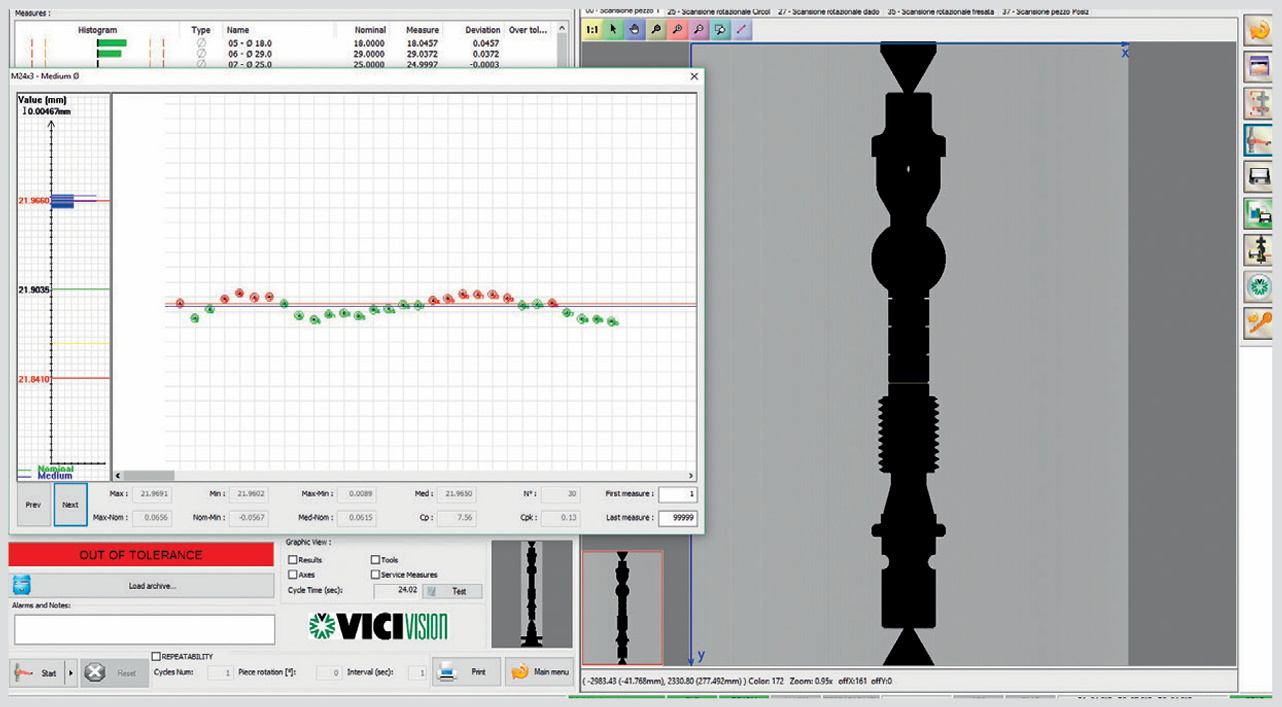

- Intuitivní software podporující různé měřicí rutiny
- Automatické vyhodnocení výsledků a generování reportů
- Vysoká přesnost a opakovatelnost i u malých rozměrů
- Ideální pro mikro‑mechanické díly, dentální implantáty, hodinářské komponenty a podobné aplikace
X10 se hodí všude tam, kde je potřeba měřit velmi malé parametry (např. průměry, délky, úhly, radii, závity, fazky) s vysokou přesností bez dotyku s obrobkem.
Technické parametry
Parametr | Hodnota (typická) |
|---|---|
| Měřicí pole | 100 × 8 mm |
| Maximální rozměr dílu | 270 × 90 mm |
| Maximální hmotnost dílu | ~3 kg |
| Přesnost měření (Ø / L) | ≈ 2 + D(mm)/100 µm / 5 + L(mm)/100 µm |
| Opakovatelnost (Ø / L) | ~0,4 µm / 3 µm |
| Rozměry zařízení (D × Š × V) | 560 × 660 × 860 mm |
| Napájení | 230 V / 50–60 Hz 1,73 A |
| Použití | Mikro‑části, dentální implantáty, hodiny, miniatury |
Parametry jsou typické pro modely série X10 a vycházejí z katalogových specifikací řady X Series VICIVISION.
Funkce měření
Přístroj umožňuje bezkontaktní měření těchto charakteristik:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy

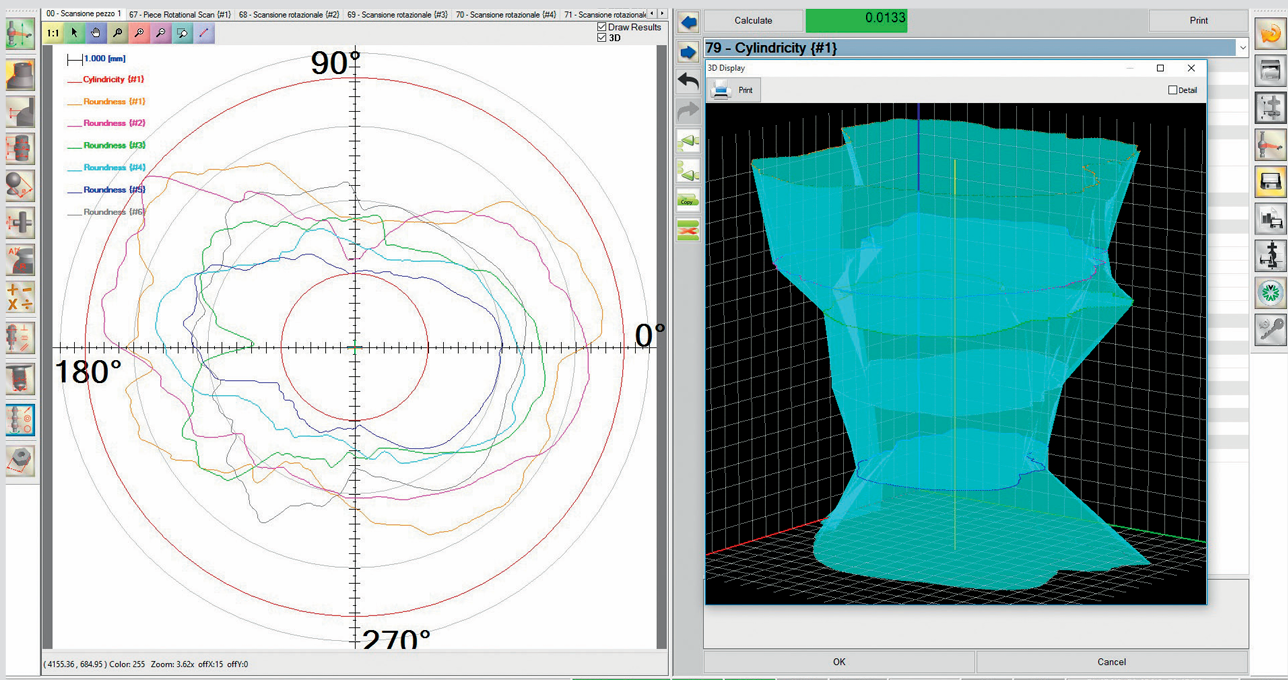

- cylindricitu a souosost
- házivost a kruhovitost
- profily závitů a fazky
- porovnání profilu s CAD (DXF) modelem
Optický systém pracuje s výrazným zvětšením obrazu, takže i velmi malé detaily jsou přesně zachyceny a analyzovány během jednoho měřicího cyklu.
Oblasti použití
VICIVISION MTL X10 je vhodný zejména pro:
- strojírenský a mikromechanický průmysl
- výrobu dentálních a medicínských implantátů
- hodinářský průmysl
- výrobu elektronických a malých mechanických komponent
- laboratoře a vývoj prototypů
Výhody systému
- Rychlé a objektivní měření mikro‑součástí
- bez potřeby dotyku s obrobkem
- Snadná obsluha bez specialisty
- Automatické shromažďování měřicích dat
- Generování měřicích reportů pro kontrolu kvality

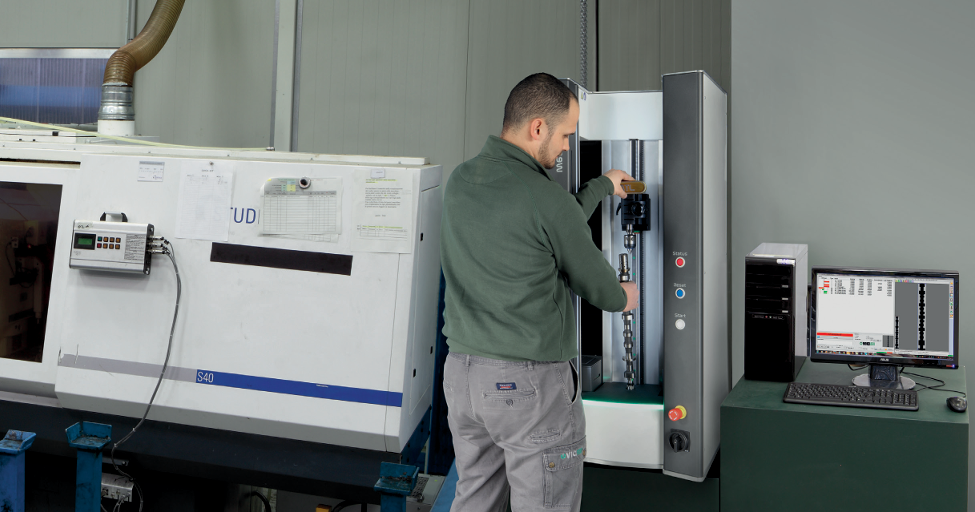

- Kompaktní konstrukce vhodná přímo do výrobní haly
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
100 × 8 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
2+D/100 a 5+L/100 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/3,0 |
