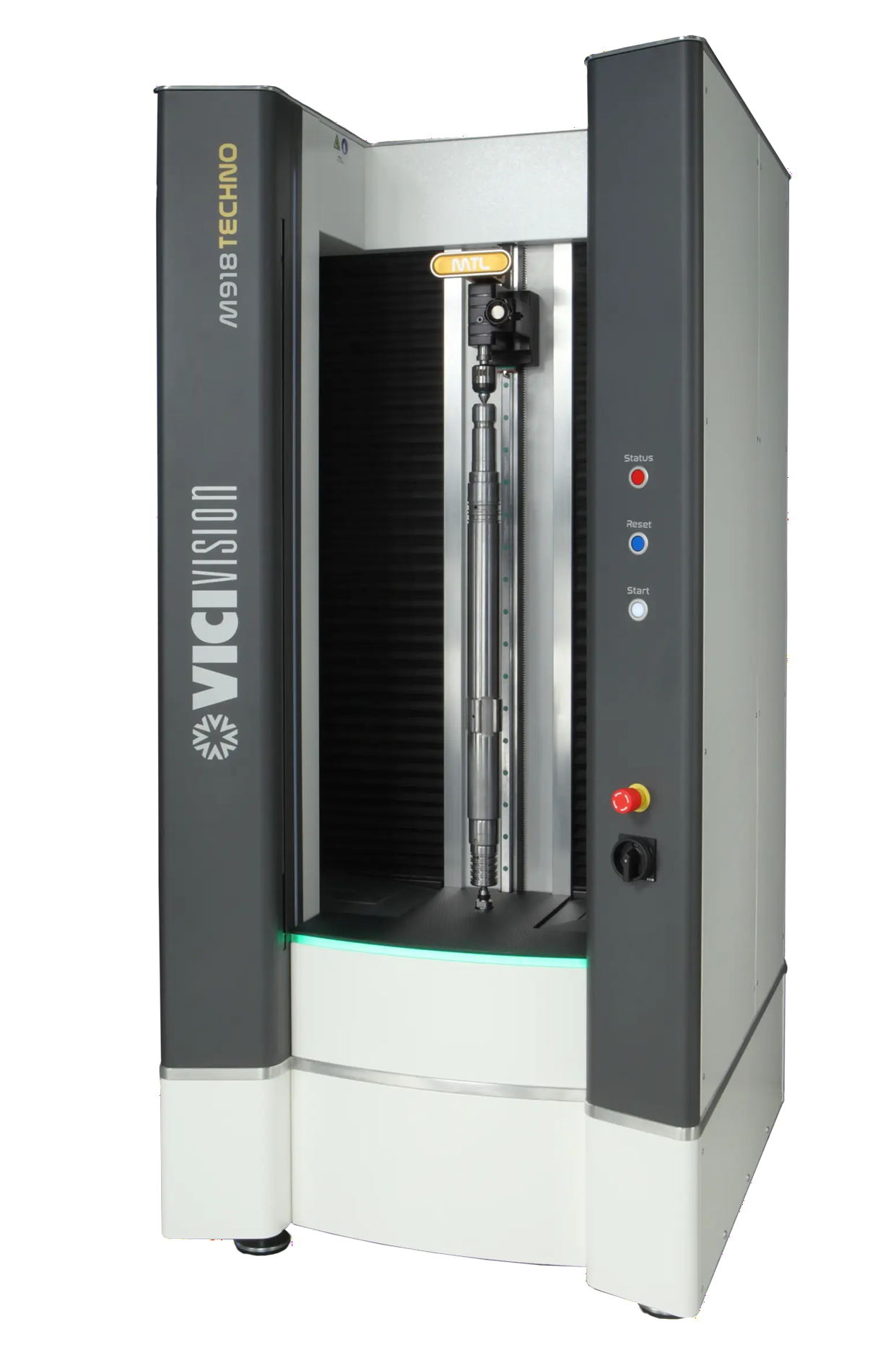

VICIVISION M918 Techno - optický merací prístroj na rotačné meranie (VV1.21)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

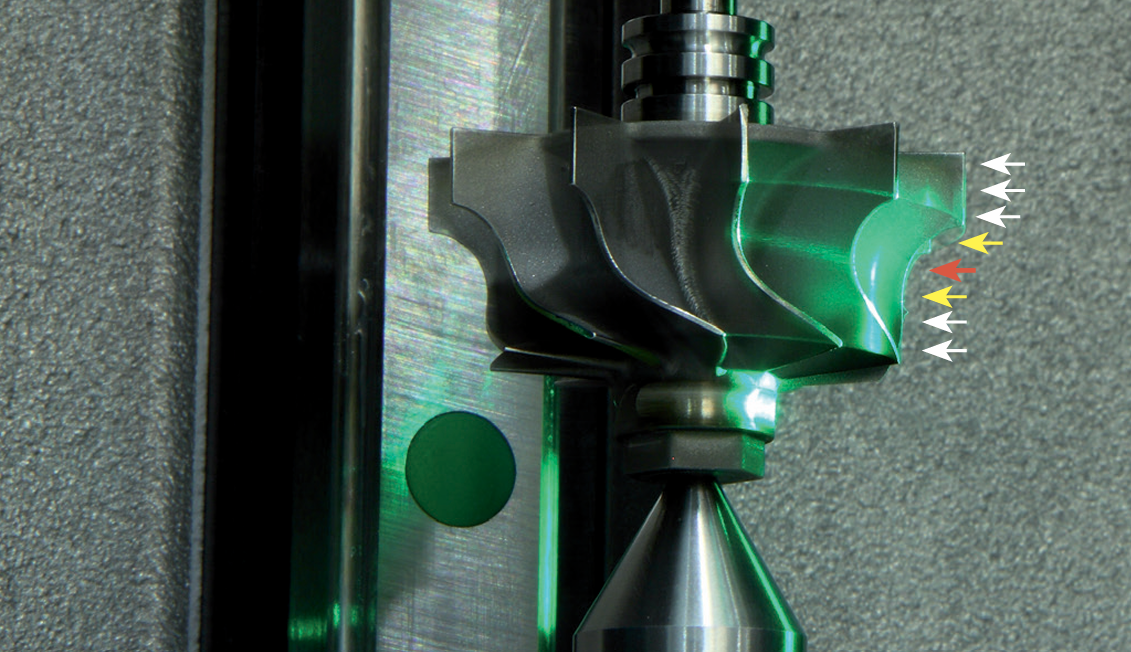

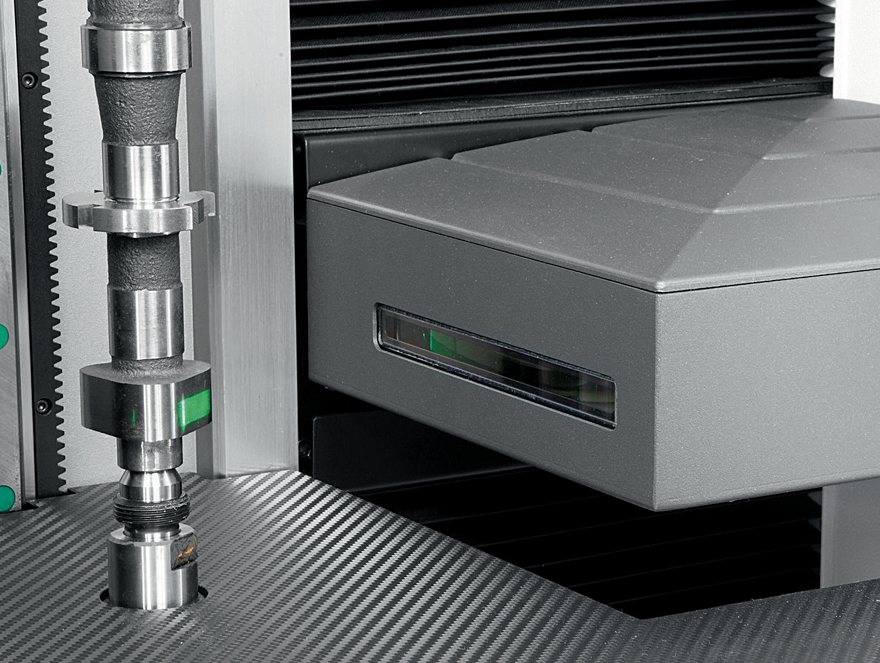

VICIVISION M918 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá pokročilé optické snímání profilu a digitální analýzu obrazu, která umožňuje automatické vyhodnocení velkého množství geometrických parametrů během jednoho měřicího cyklu – např. průměrů, délek, kuželovitosti, cylindricity či souososti dílu.

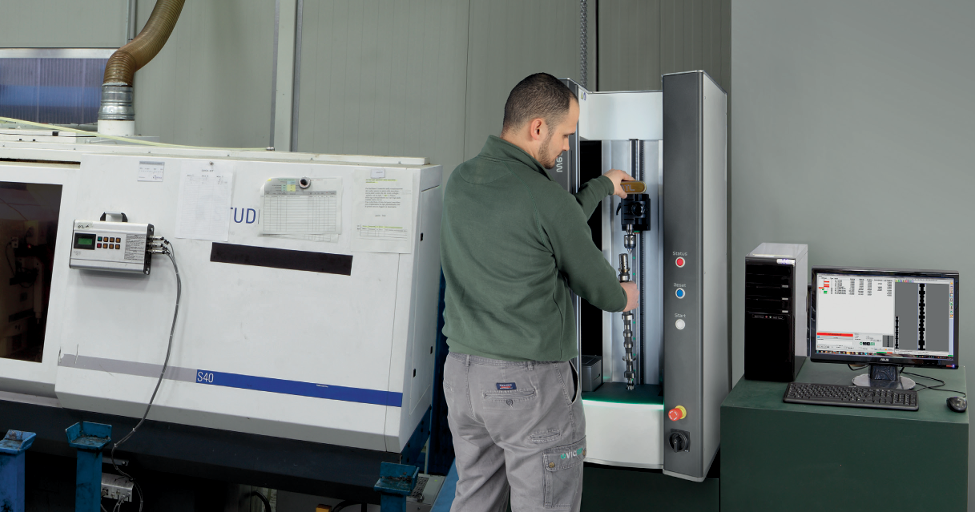

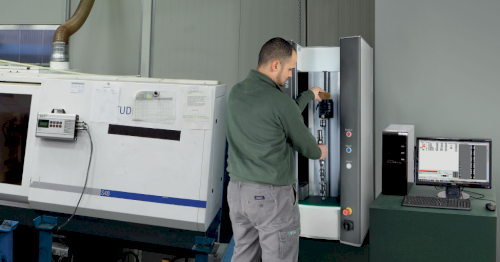

Zařízení je navrženo pro umístění přímo vedle CNC soustruhů nebo obráběcích center, což umožňuje kontrolu kvality přímo ve výrobním procesu bez potřeby přenášet díly do metrologické laboratoře. Měření probíhá automaticky během několika desítek sekund.
Model M918 Techno patří do řady Techno M900, která je určena pro měření dlouhých rotačních součástí s větším průměrem až do 180 mm a délkou až 900 mm – ideální pro náročné aplikace s vyššími požadavky na rozsah i robustnost měřených dílů.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení mnoha rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhů

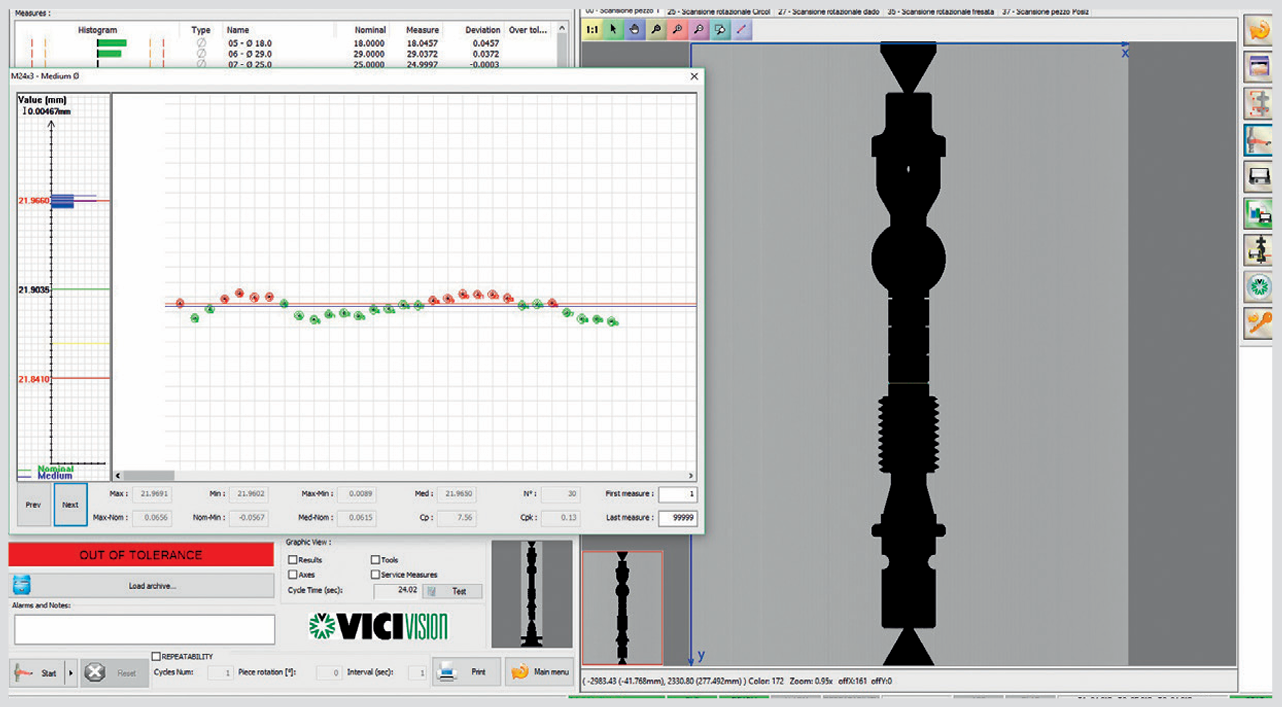

- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- vhodné pro měření dlouhých a rozměrných rotačních součástí
Technologie umožňuje operátorům rychle provádět kontrolu kvality a upravovat parametry obrábění dříve, než vzniknou neshody ve výrobě. (turn0search1)
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 900 × 180 mm |
Maximální rozměr měřeného dílu | 925 × 240 mm |
Maximální hmotnost dílu | 60 kg |
Přesnost měření (Ø / L) | cca 1,5 + D/200 µm / 4 + L/200 µm* |
Opakovatelnost (Ø / L) | cca 0,3 µm / 1,2 µm* |
Rozměry zařízení (D × Š × V) | ~920 × 1030 × 2000 mm |
Hmotnost zařízení | ~431 kg (použité zařízení) |
Napájení | 230 V / 50–60 Hz |
* Hodnoty přesnosti a opakovatelnosti jsou typické pro modely řady Techno M900 a vycházejí ze standardních parametrů celé série.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy

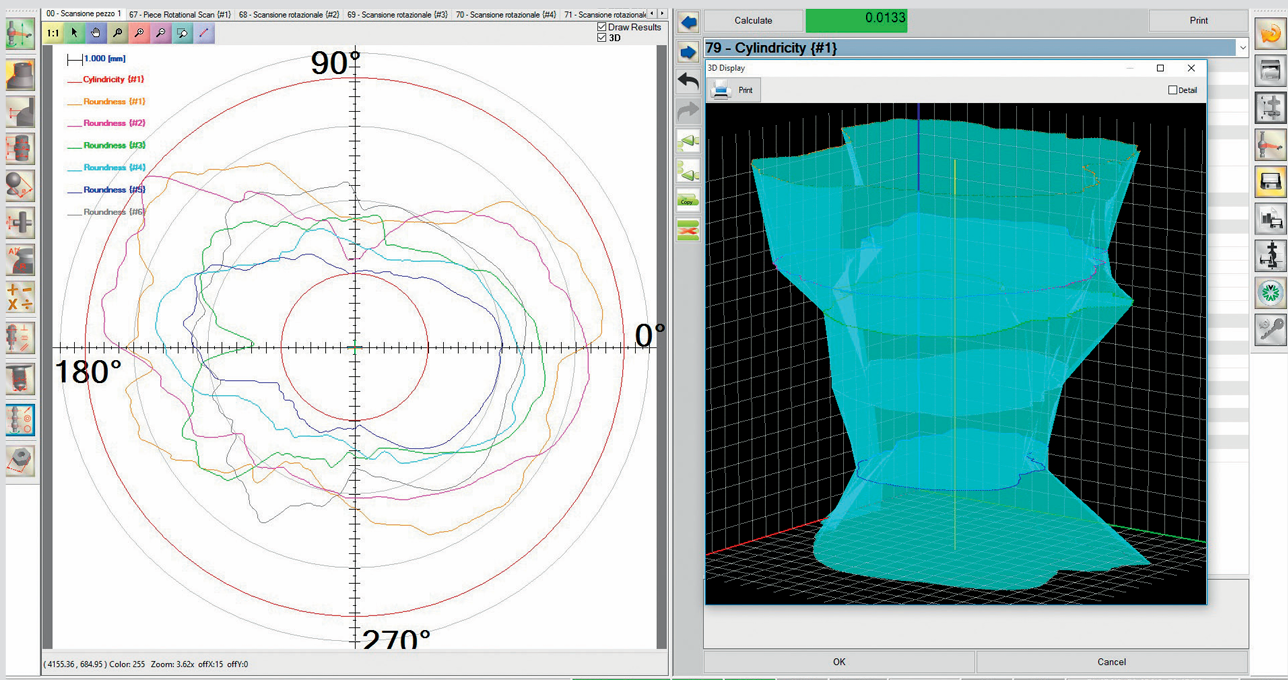

- cylindricitu a souosost
- házivost a kruhovitost
- profily závitů (profil, stoupání, průměry)
- porovnání profilu s CAD (DXF) modelem
Optická technologie analyzuje celý profil součásti a vyhodnocuje velké množství parametrů během jediného měření, což značně zrychluje kontrolu kvality ve výrobním procesu.
Oblasti použití
VICIVISION M918 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacích komponent
- výrobu hydraulických a pneumatických součástí
- výrobu dlouhých a robustních rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha i bez specialisty
- plně automatické vyhodnocení měřicích dat
- robustní konstrukce vhodná pro provoz ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 180 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
