VICIVISION M914 Techno - optický merací prístroj na rotačné meranie (VV1.20)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

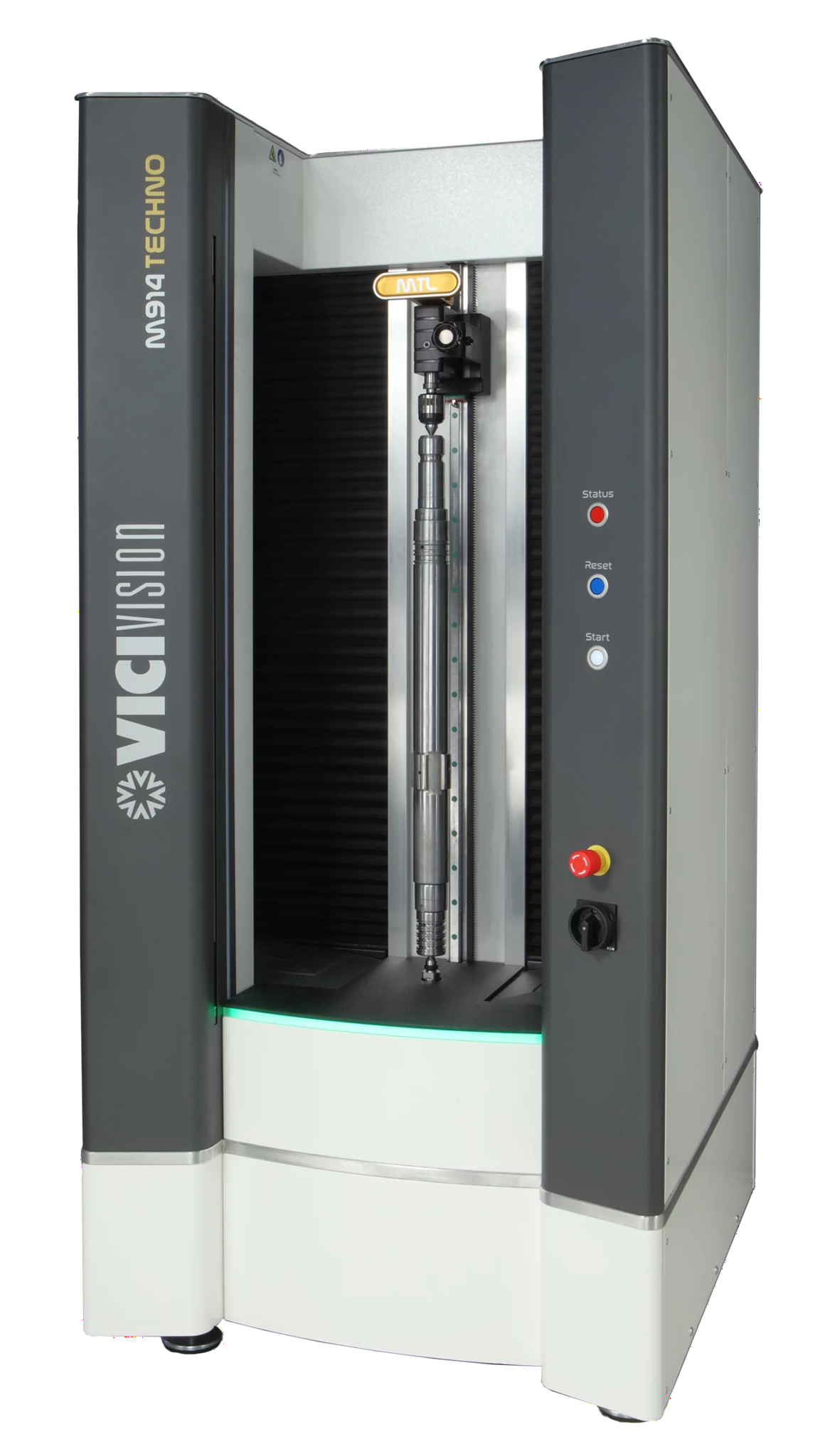

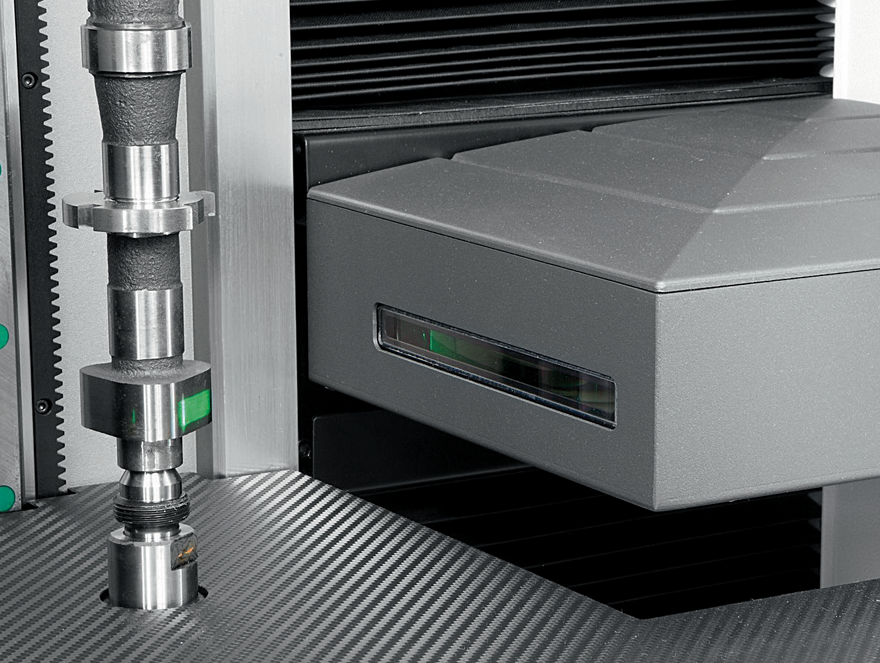

VICIVISION M914 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a vysoce přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Systém využívá pokročilou optickou technologii snímání obrazu a digitální analýzu profilu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů dílu — včetně průměrů, délek, kuželovitosti či cylindricity.

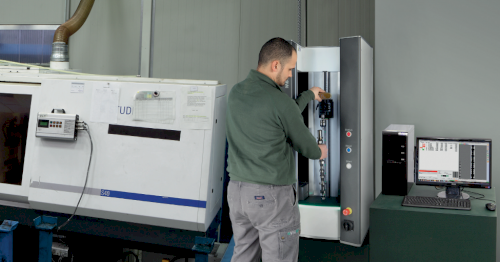

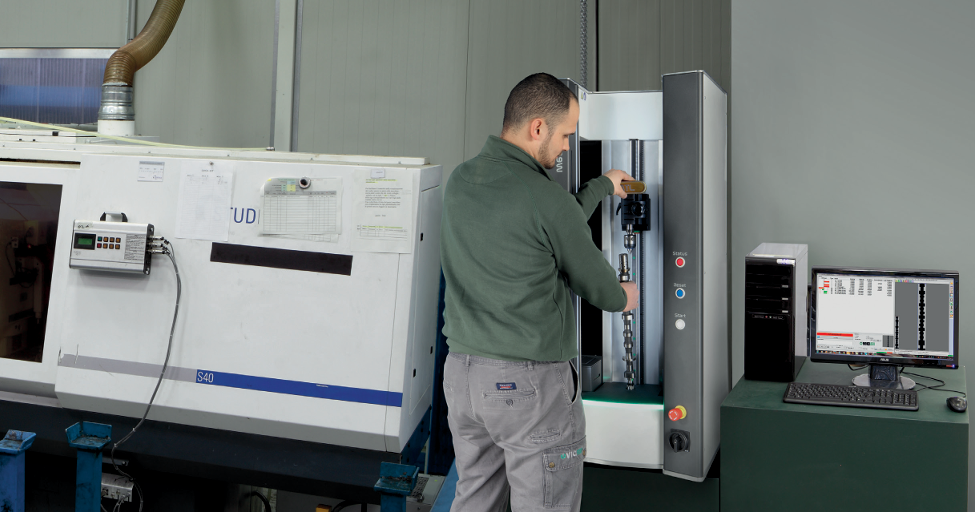

Zařízení je navrženo pro použití přímo vedle CNC soustruhů nebo obráběcích center, čímž umožňuje kontrolu kvality přímo na výrobní hale bez nutnosti přesunu dílů do metrologické laboratoře. Měření probíhá automaticky a obvykle trvá pouze desítky sekund.
Model M914 Techno patří do řady Techno M900, která je určena pro měření dlouhých rotačních součástí s větším průměrem až do 140 mm a délkou až 900 mm. Tento model je ideální pro průmyslové aplikace s vyššími nároky na rozsah i robustnost měřeného dílu.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení více rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhů

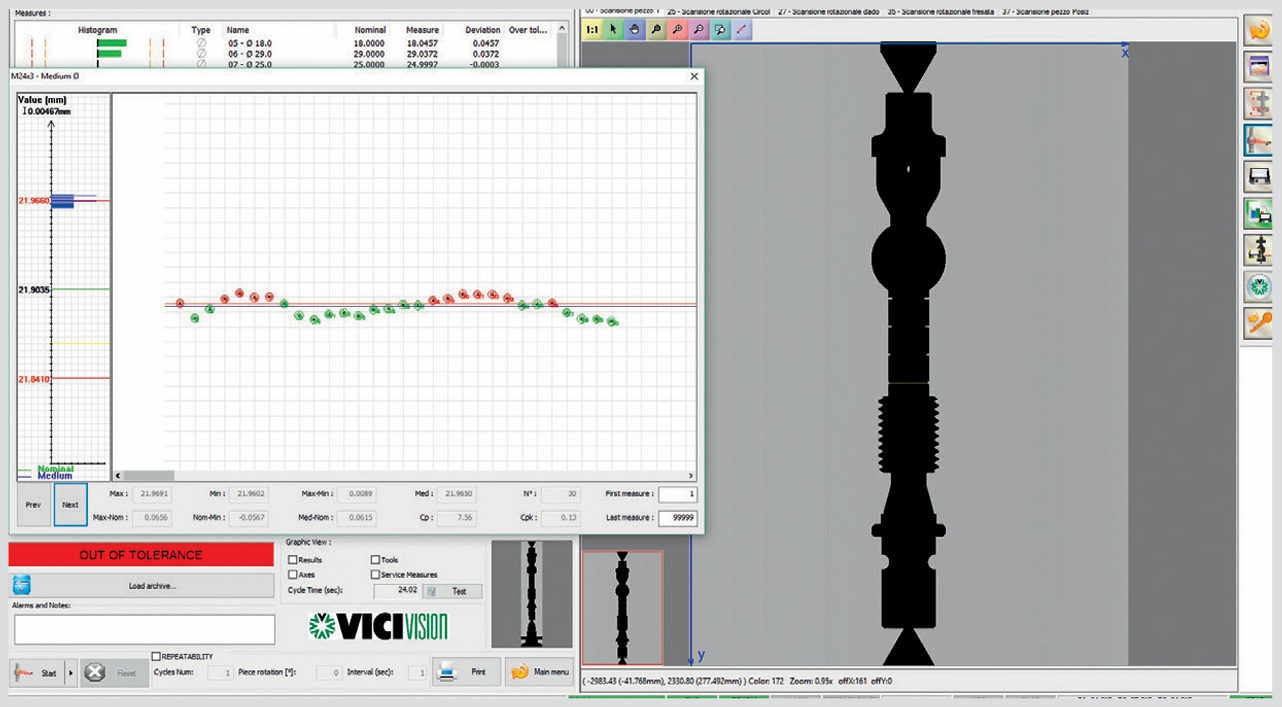

- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- vhodné pro měření delších a větších rotačních součástí
Technologie umožňuje operátorům a výrobcům rychle provádět kontrolu kvality a upravovat parametry procesu ještě před vznikem vadných dílů, čímž se výrazně zvyšuje efektivita výroby a snižuje zmetkovitost.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 900 × 140 mm |
| Maximální rozměr měřeného dílu | 925 × 240 mm |
| Maximální hmotnost dílu | 60 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm* |
| Přesnost měření (L) | 4 + L/200 µm* |
| Opakovatelnost (Ø) | 0,3 µm* |
| Opakovatelnost (L) | 1,2 µm* |
| Rozměry zařízení (D × Š × V) | 920 × 1030 × 2000 mm |
| Napájení | 230 V / 50–60 Hz |
| Poznámka | (*) Hodnoty typické pro řadu Techno M900 |
Parametry měření jsou založeny na standardních hodnotách pro řadu Techno M900 – pro přesné specifikace doporučujeme stáhnout oficiální technický list od výrobce.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy

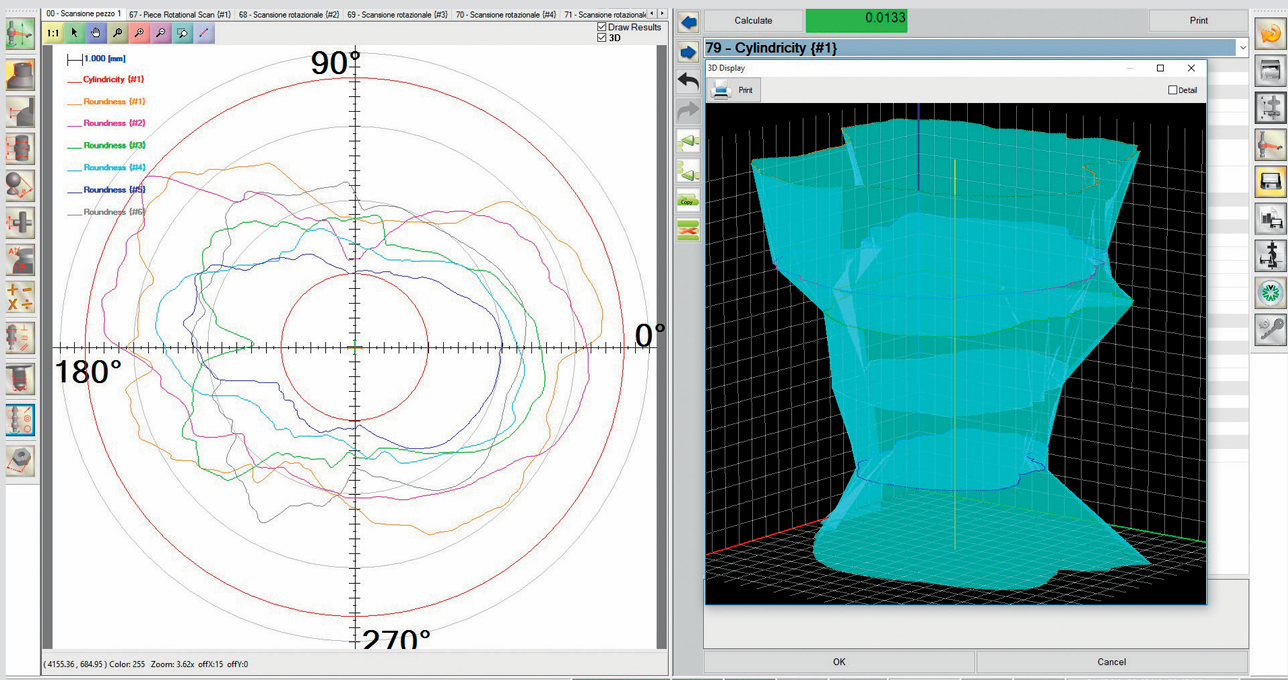

- cylindricitu a kruhovitost
- souosost a házivost
- závity (profil, stoupání, průměry)
- porovnání profilu s CAD (DXF) modelem

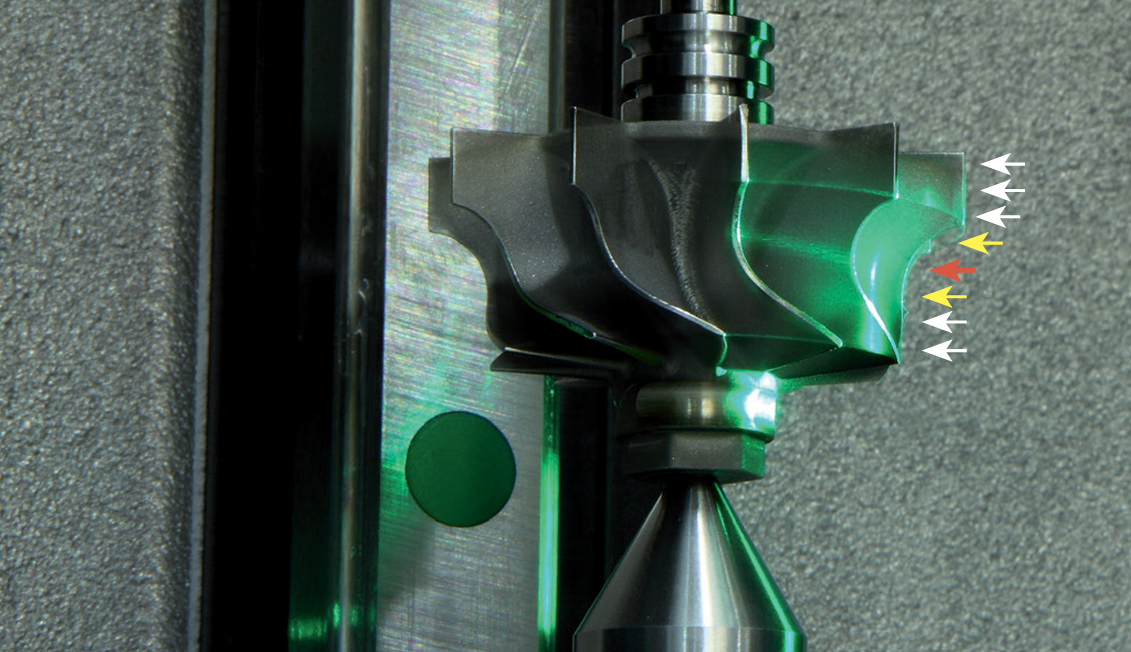

Optický systém analyzuje celý profil součásti a vyhodnocuje velké množství parametrů během jednoho měřicího cyklu, což výrazně zrychluje kontrolu kvality výroby.
Oblasti použití
VICIVISION M914 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacích prvků
- výrobu hydraulických a pneumatických komponent
- výrobu dlouhých a robustních rotačních součástí
Výhody systému
- velmi rychlá kontrola kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha i bez specialisty
- plně automatické vyhodnocení měřicích dat
- robustní konstrukce vhodná pro provoz ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 140 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
