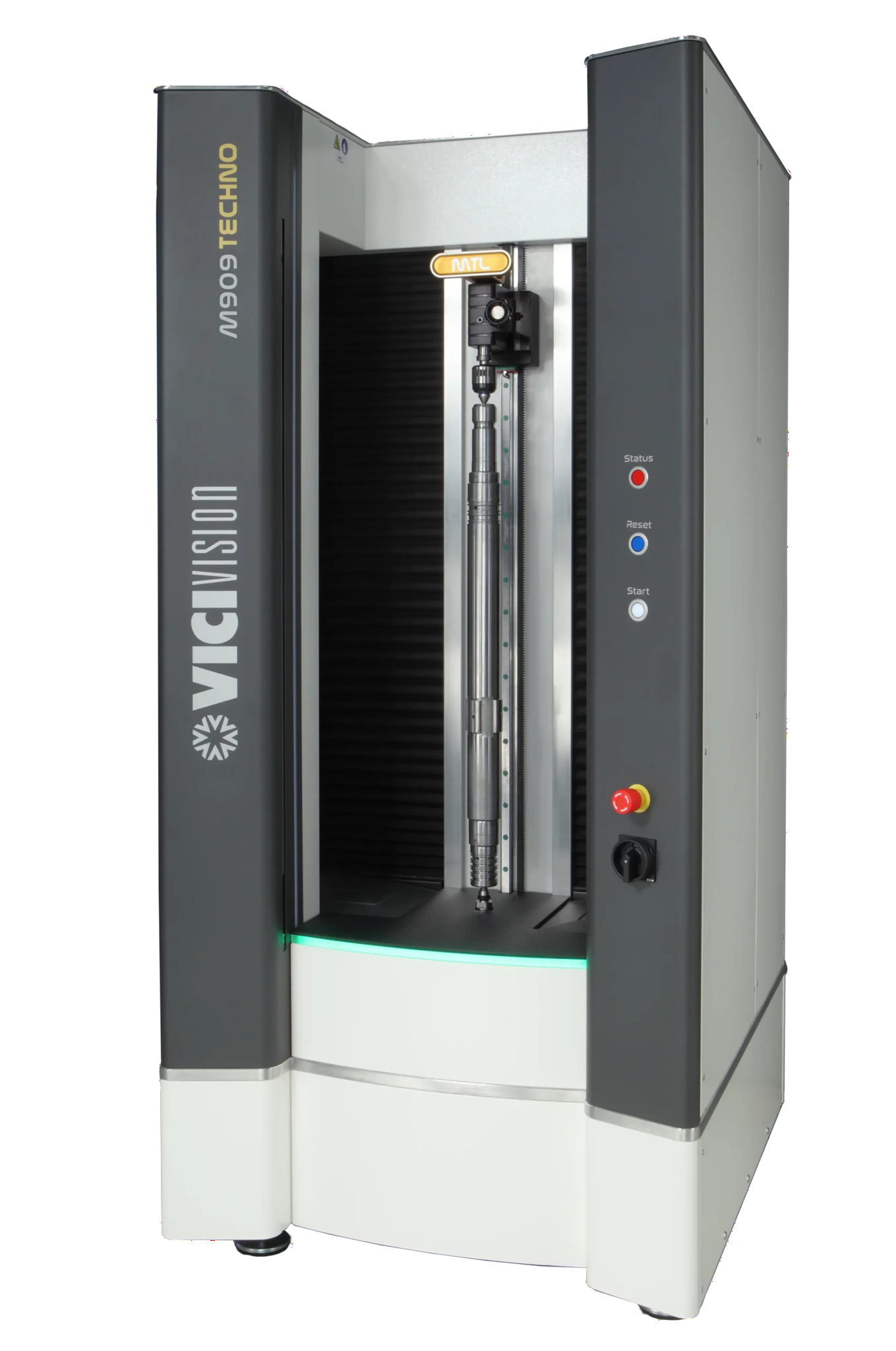

VICIVISION M909 Techno - optický merací prístroj na rotačné meranie (VV1.19)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION M909 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu rozměrů a tvaru rotačních součástí přímo ve výrobním prostředí. Systém využívá pokročilé optické snímání profilu a digitální analýzu obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů obraběného dílu — např. průměry, délky, kuželovitost, cylindricitu či souosost.
Přístroj je konstruován tak, aby byl umístitelný přímo vedle CNC soustruhů nebo jiných obráběcích strojů, čímž umožňuje kontrolu kvality přímo ve výrobním procesu bez nutnosti přesouvat díly do specializované měřicí laboratoře. Měření probíhá automaticky v řádu desítek sekund.
Model M909 Techno je součástí řady Techno M900, která je určena pro měření dílů s délkou až 900 mm a průměrem až 90 mm, což z něj činí vhodný nástroj pro kontrolu středně velkých součástí a složitějších rotačních prvků.
Hlavní vlastnosti
- Bezkontaktní optické měření profilů rotačních součástí
- Automatické vyhodnocení mnoha rozměrových parametrů během jednoho měření
- Měření přímo ve výrobním procesu vedle CNC obráběcích center
- Intuitivní software pro tvorbu a správu měřicích programů
- Vysoká přesnost a opakovatelnost výsledků
- Minimalizace vlivu lidského faktoru
- Ideální pro delší součásti se středním průměrem
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 900 × 90 mm |
Maximální rozměr měřeného dílu | 925 × 120 mm |
Maximální hmotnost dílu | 30 kg |
Přesnost měření (Ø) | cca 1,5 + D/200 µm |
Přesnost měření (L) | cca 4 + L/200 µm |
Opakovatelnost (Ø) | cca 0,3 µm |
Opakovatelnost (L) | cca 1,2 µm |
Rozměry zařízení (D × Š × V) | 595 × 780 × 2000 mm |
Napájení | 230 V / 50–60 Hz |
Parametry vycházejí ze standardního měřicího rozsahu série Techno M900, kterou společnost VICIVISION navrhuje pro kontrolu rotačních dílů o délkách až 900 mm a průměrech do 90 mm.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, jako například:
- vnější průměry
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- souosost a cylindricitu
- házivost a kruhovitost
- profily závitů (stoupání, průměry, profil)
- porovnání profilu s CAD (DXF) modelem
Optická technologie dokáže během jediného měřicího cyklu analyzovat celý profil součásti a vyhodnotit mnoho parametrů, což výrazně urychluje kontrolu kvality ve výrobě.
Oblasti použití
VICIVISION M909 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacích komponent
- výrobu hydraulických a pneumatických součástí
- výrobu přesných rotačních komponent střední velikosti
Výhody systému
- velmi rychlá kontrola kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha i bez specialisty
- plně automatické vyhodnocení měřicích dat
- robustní konstrukce vhodná pro provoz na dílně
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
