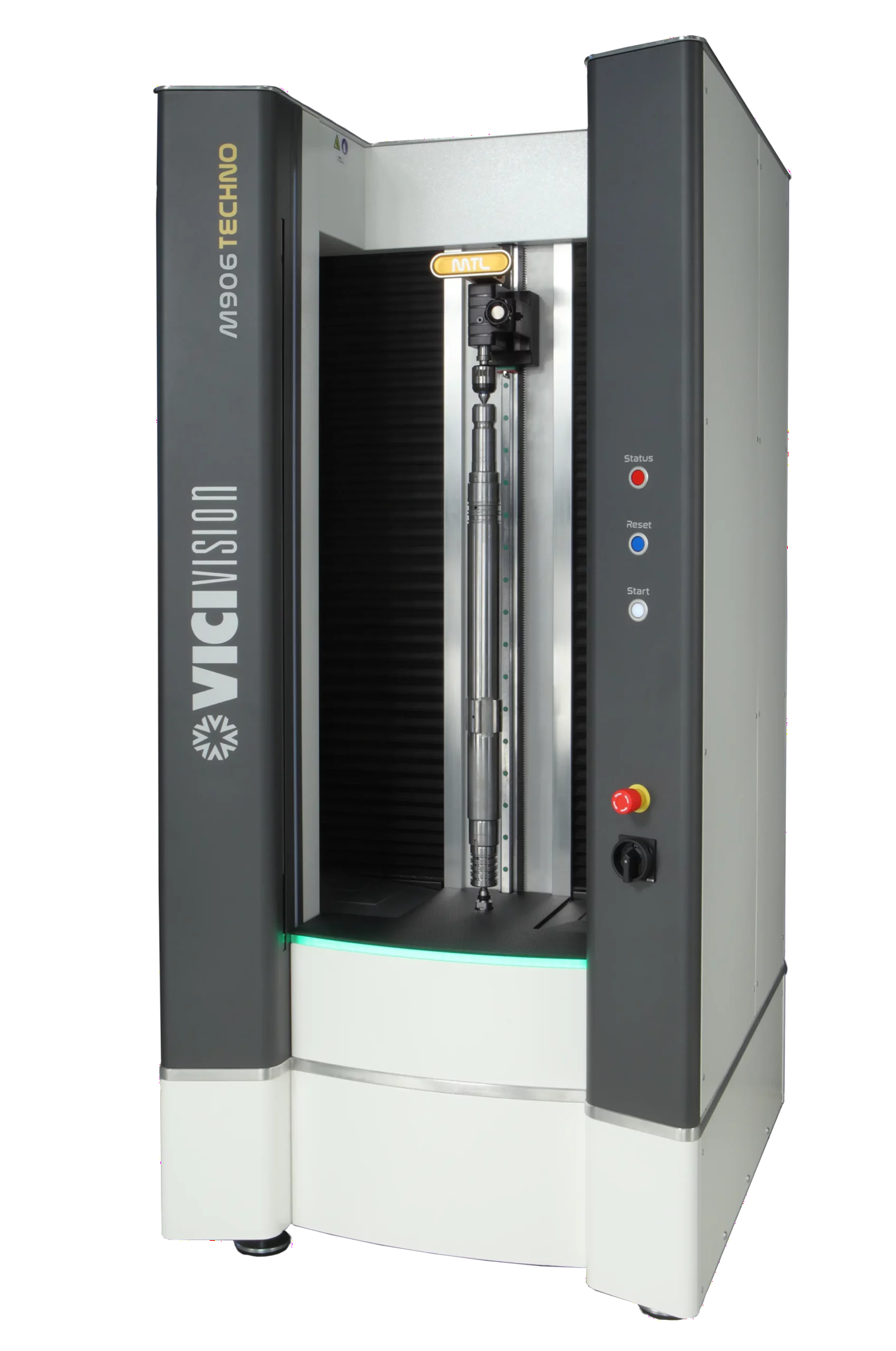

VICIVISION M906 Techno - optický merací prístroj na rotačné meranie (VV1.18)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION M906 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která během jednoho měřicího cyklu automaticky vyhodnotí velké množství geometrických parametrů dílu – včetně průměrů, délek, kuželovitosti či cylindricity.
Zařízení je navrženo tak, aby fungovalo přímo na výrobní hale vedle CNC soustruhů, takže operátor může provádět kontrolu rozměrů vyráběných dílů ihned po obrábění. Výsledkem je výrazné zefektivnění kontroly kvality, snížení zmetkovitosti a rychlejší zpětná vazba do výroby.
Model M906 Techno patří do řady Techno M900, která nabízí měřicí rozsahy vhodné pro dlouhé rotační součásti s vyšší přesností a opakovatelností.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení mnoha rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- ideální pro díly delší než 600 mm a střední průměry
Technologie umožňuje rychlou kontrolu kvality hřídelí, ventilů, šroubů a dalších rotačních součástí bez nutnosti přemisťovat díly do metrologické laboratoře.
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 900 × 60 mm |
Maximální rozměr měřeného dílu | 925 × 120 mm |
Maximální hmotnost dílu | 30 kg |
Přesnost měření (Ø) | 1,5 + D/200 µm |
Přesnost měření (L) | 3 + L/200 µm |
Opakovatelnost (Ø) | 0,3 µm |
Opakovatelnost (L) | 1,2 µm |
Rozměry zařízení (D × Š × V) | 595 × 780 × 2000 mm |
Napájení | 230 V / 50–60 Hz |
Uvedené parametry odpovídají specifikaci série Techno M900, která je určena pro měření dílů až do délky 900 mm a průměru do přibližně 60 mm při vysoké přesnosti a opakovatelnosti.
Funkce měření
Přístroj umožňuje měřit většinu běžných geometrických charakteristik rotačních dílů:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- házivost a souosost
- cylindricitu a kruhovitost
- závity (profil, stoupání, průměry)
- komplexní profily rotačních součástí
- porovnání profilu s CAD (DXF) modelem
Optická technologie zajišťuje, že profil dílu je analyzován a vyhodnocen během jediného měřicího cyklu, což výrazně zrychluje kontrolu kvality.
Oblasti použití
VICIVISION M906 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu dlouhých a precizních rotačních součástí
Výhody systému
- značné zrychlení kontroly kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specialisty
- automatické vyhodnocení měřicích dat
- robustní a kompaktní konstrukce vhodná pro instalaci v dílně
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 60 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
