VICIVISION M614 Techno – optický merací prístroj na rotačné meranie (VV1.38)
Popis
Měřicí přístroj včetně PC, SW a služeb uvedení do provozu, zaškolení obsluhy a kalibrace přístroje.

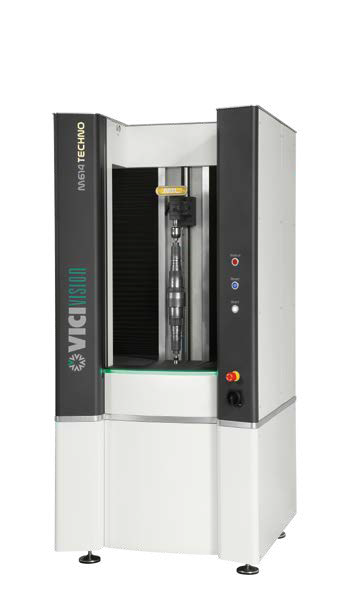

VICIVISION M614 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Systém spojuje optické snímání profilu s digitální analýzou obrazu, což umožňuje automatické vyhodnocení velkého množství geometrických parametrů během jednoho měřicího cyklu — např. průměry, délky, úhly, cylindricitu nebo další tolerance. Přístroj je navržen pro provoz přímo vedle CNC soustruhů nebo obráběcích center, díky čemuž lze měření provádět okamžitě po obrábění bez přesunu dílů do metrologické laboratoře.
Model M614 Techno patří do série Techno M600, která nabízí flexibilní měřicí rozsahy vhodné pro rotační díly o délce až 600 mm a průměru až 140 mm.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC strojů
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost výsledků
- snížení vlivu lidského faktoru na výsledky kontroly
- ideální pro díly středních až větších rozměrů
Technologie umožňuje operátorům rychlé vyhodnocení kvality dílů a okamžité úpravy procesu obrábění, což vede ke snížení zmetkovitosti a zvýšení produktivity výroby.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 600 × 140 mm |
| Maximální rozměr měřeného dílu | 625 × 240 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø / L) | ~1,5 + D/200 µm / 4 + L/200 µm* |
| Opakovatelnost (Ø / L) | ~0,3 µm / 1,2 µm* |
| Rozměry zařízení (D × Š × V) | 920 × 1030 × 2000 mm |
| Napájení | 230 V / 50–60 Hz |
* Hodnoty přesnosti a opakovatelnosti odpovídají standardní specifikaci Techno M600 (včetně M604–M618).
Funkce měření
Přístroj umožňuje kontrolu širokého spektra geometrických charakteristik, jako například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy

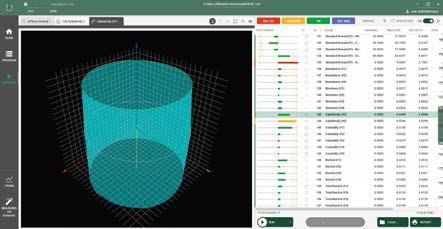

- cylindricitu a souosost
- házivost a kruhovitost

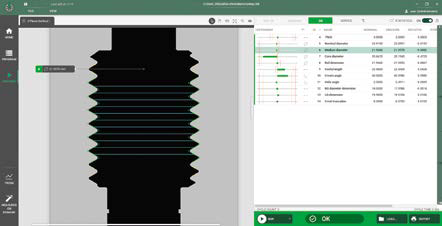

- profily závitů (profil, stoupání, průměry)
- porovnání profilu s CAD (DXF) modelem
Díky optickému systému lze analyzovat celý profil součásti během jednoho měření, což výrazně zrychluje kontrolu kvality výroby.
Oblasti použití
VICIVISION M614 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacích a mechanických komponent
- výrobu hydraulických a pneumatických dílů
- produkci rotačních součástí střední velikosti
Výhody systému
- rychlá a objektivní kontrola kvality
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduché ovládání bez specializovaného metrologa
- automatické vyhodnocení měřicích dat
- robustní a kompaktní konstrukce vhodná pro provoz ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
600 x 140 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
