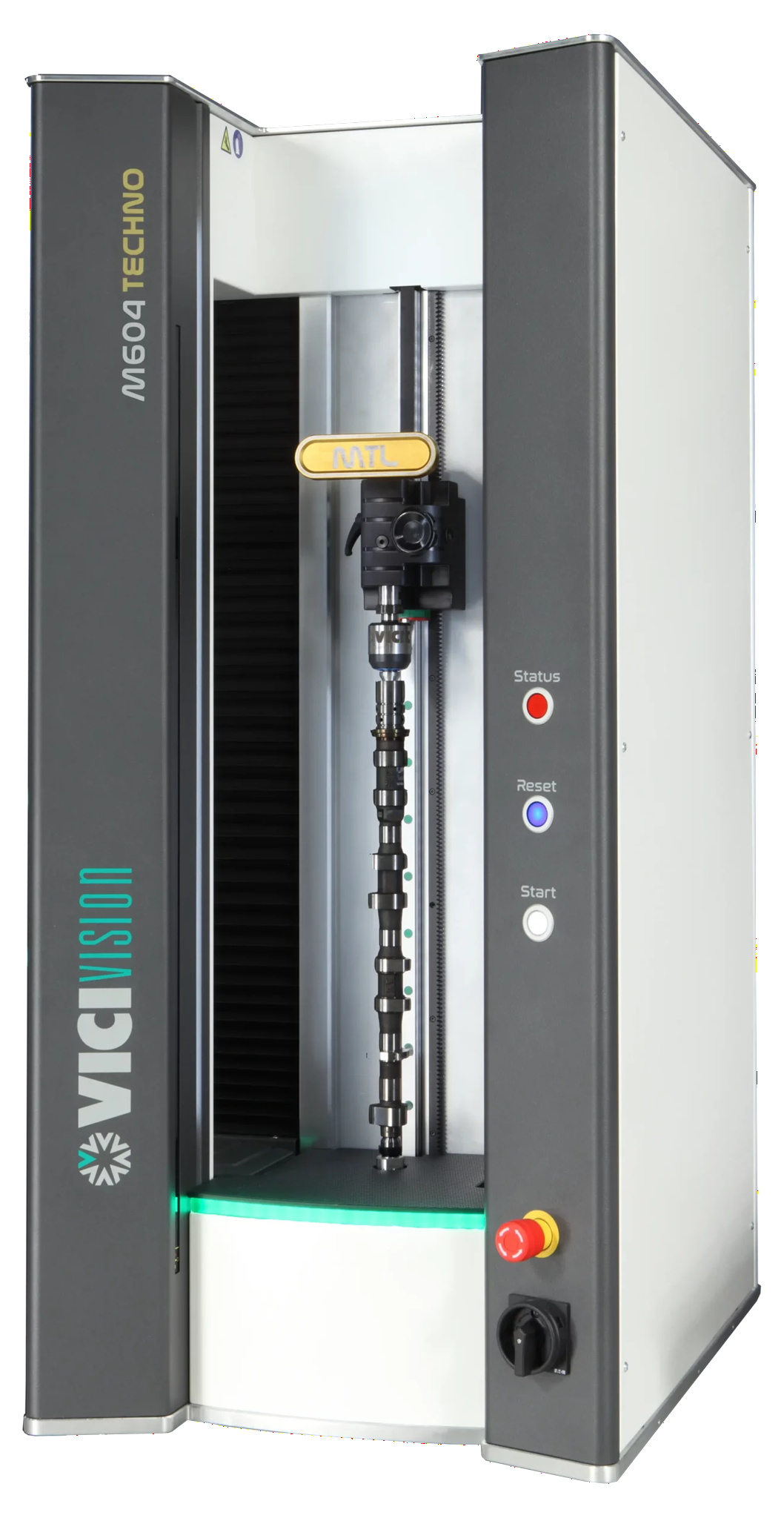

VICIVISION M604 Techno - optický merací prístroj na rotačné meranie (VV1.13)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION M604 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených a broušených rotačních součástí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.
Zařízení vyrábí společnost VICIVISION a je navrženo pro použití přímo ve výrobním prostředí, zejména v blízkosti CNC soustruhů. Operátor tak může provádět kontrolu rozměrů vyráběných dílů přímo během výroby a včas reagovat na případné odchylky v procesu obrábění.
Model M604 Techno patří do série Techno M600, která je určena pro měření rotačních dílů do délky 600 mm. Tento model umožňuje měření součástí o průměru až 40 mm při zachování vysoké přesnosti a opakovatelnosti měření.
Měřicí cyklus obvykle trvá pouze několik desítek sekund a systém umožňuje kontrolovat i složité profily součástí bez nutnosti manuálního měření nebo přesunu dílů do metrologické laboratoře. Optický systém je konstruován pro spolehlivý provoz přímo na výrobní hale.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení velkého množství rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru na výsledky měření
- vhodné pro měření dlouhých rotačních součástí
Řada Techno umožňuje operátorům provádět rychlou kontrolu kvality a včas upravit parametry obrábění, čímž se snižuje zmetkovitost a zvyšuje produktivita výroby.
Technické parametry
Parametr | Hodnota |
|---|---|
Měřicí pole | 600 × 40 mm |
Maximální rozměr měřeného dílu | 625 × 120 mm |
Maximální hmotnost dílu | 30 kg |
Přesnost měření (Ø) | 1,5 + D/200 µm |
Přesnost měření (L) | 4 + L/200 µm |
Opakovatelnost (Ø) | 0,3 µm |
Opakovatelnost (L) | 1,2 µm |
Rozměry zařízení (D × Š × V) | 595 × 780 × 1315 mm |
Napájení | 230 V / 50–60 Hz |
Tyto parametry odpovídají specifikaci modelu M604 v rámci série Techno M600, která umožňuje měření rotačních dílů do délky 600 mm a průměru až 40 mm.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- kuželovitost
- souosost
- házivost
- cylindricitu a kruhovitost
- poloměry a rádiusy
- závity (profil, stoupání, průměry)
- komplexní profil rotačních součástí
- porovnání profilu s CAD (DXF) modelem
Optický systém dokáže analyzovat celý profil součásti a během jednoho měření vyhodnotit velké množství parametrů, což výrazně zrychluje kontrolu kvality výrobního procesu.
Oblasti použití
VICIVISION M604 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu přesných dlouhých rotačních součástí
Výhody systému
rychlá kontrola kvality výroby
možnost měření přímo ve výrobním procesu
snížení zmetkovitosti a výrobních nákladů
jednoduchá obsluha bez nutnosti specializovaného metrologa
automatické vyhodnocení měřicích dat
kompaktní konstrukce vhodná pro instalaci ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
600 × 40 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
