VICIVISION M309 Techno - optický merací prístroj na rotačné meranie (VV1.10)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

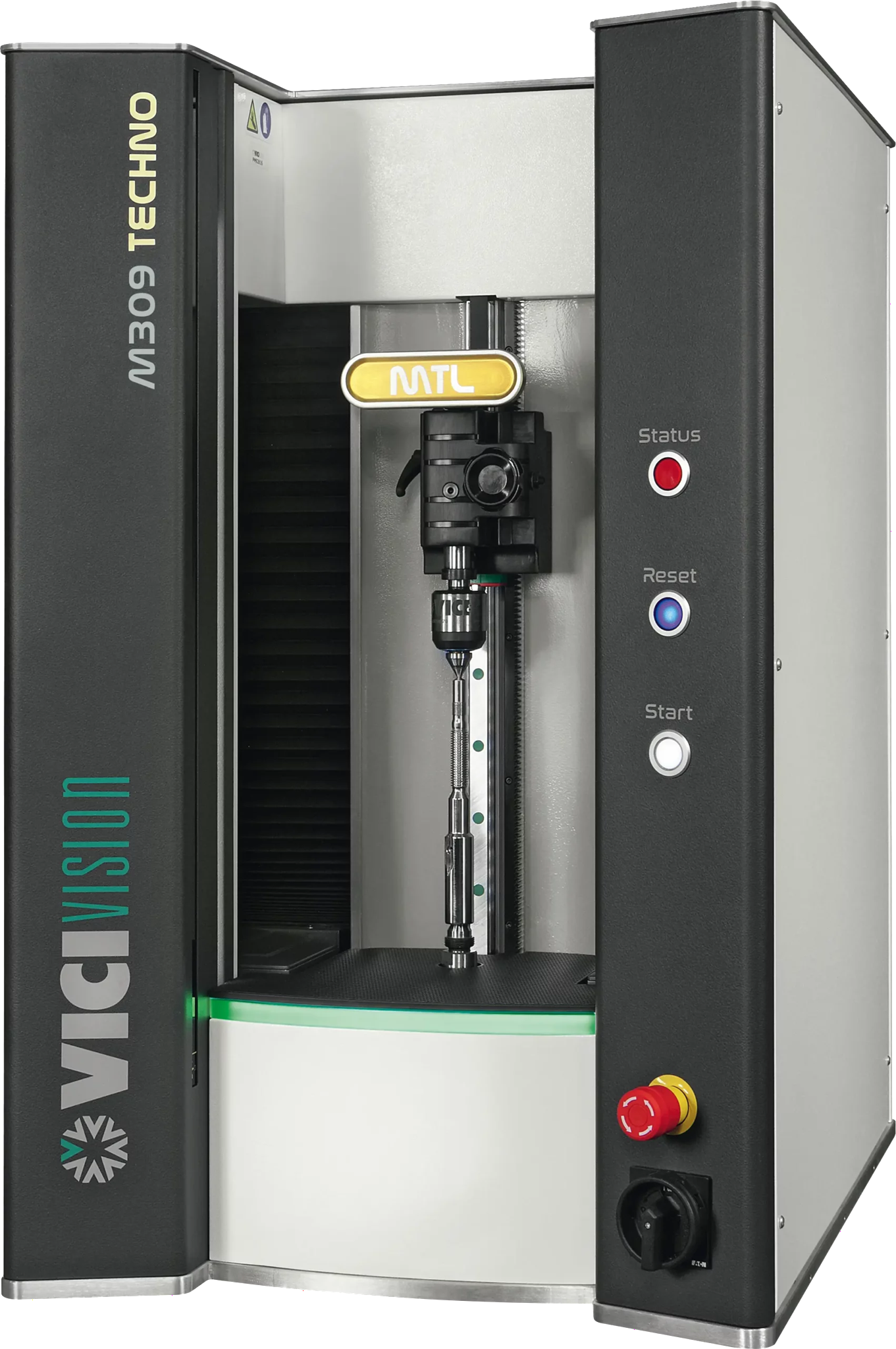

VICIVISION M309 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených a broušených rotačních součástí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje automaticky vyhodnotit velké množství geometrických parametrů během jednoho měřicího cyklu.
Zařízení vyrábí společnost VICIVISION a je určeno především pro použití přímo ve výrobním prostředí v blízkosti CNC soustruhů. Operátor může kontrolovat rozměry vyráběných dílů přímo během výroby a okamžitě reagovat na případné odchylky v procesu obrábění.
Model M309 Techno patří do série Techno M300, která je určena pro měření rotačních dílů do délky 300 mm. Tento model umožňuje měření součástí o průměru až 90 mm při zachování vysoké přesnosti a opakovatelnosti měření.
Měřicí cyklus obvykle trvá pouze několik desítek sekund a systém umožňuje kontrolovat i složité profily součástí bez nutnosti manuálního měření nebo přesunu dílů do metrologické laboratoře.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení velkého množství rozměrových parametrů během jednoho měření
- možnost měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru na výsledky měření
- rychlá kontrola i složitých rotačních profilů
Systém umožňuje rychlou kontrolu kvality a okamžité korekce nástrojů, což přispívá ke snížení zmetkovitosti a zvýšení produktivity výroby.
Technické parametry
Parametr | Hodnota |
|---|---|
Měřicí pole | 300 × 90 mm |
Maximální rozměr měřeného dílu | 315 × 120 mm |
Maximální hmotnost dílu | 30 kg |
Přesnost měření (Ø) | 1,5 + D/200 µm |
Přesnost měření (L) | 4 + L/200 µm |
Opakovatelnost (Ø) | 0,3 µm |
Opakovatelnost (L) | 1,2 µm |
Rozměry zařízení (D × Š × V) | 595 × 780 × 950 mm |
Napájení | 230 V / 50–60 Hz |
Jmenovitý proud | 1,73 A |
Technické parametry odpovídají specifikaci série Techno M300, která je určena pro měření rotačních dílů do délky 300 mm a průměru až 90 mm.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- kuželovitost
- souosost
- házivost
- cylindricitu a kruhovitost
- poloměry a rádiusy
- závity (profil, stoupání, průměry)
- komplexní profil rotačních součástí
Optický systém dokáže analyzovat celý profil součásti a během jednoho měření vyhodnotit velké množství parametrů, což výrazně zrychluje kontrolu kvality výroby.
Oblasti použití
VICIVISION M309 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu přesných rotačních součástí
Výhody systému
- rychlá kontrola kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- automatické vyhodnocení měřicích dat
- kompaktní konstrukce vhodná pro instalaci ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
