VICIVISION M306 Techno - optický merací prístroj na rotačné meranie (VV1.62-C)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

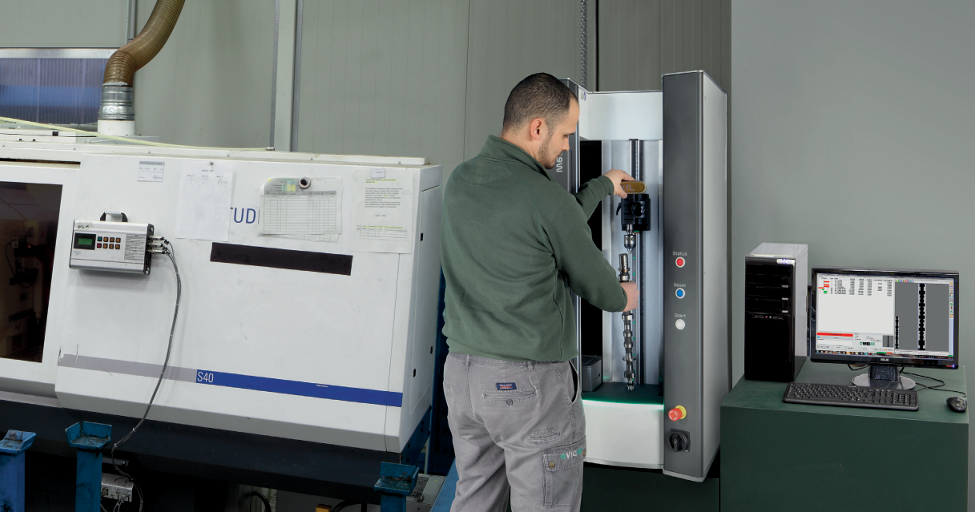

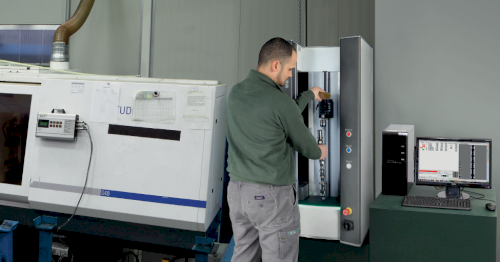

VICIVISION M306 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu rotačních součástí přímo ve výrobním prostředí. Přístroj využívá optické snímání profilu a digitální analýzu obrazu, která během jednoho měřicího cyklu automaticky vyhodnotí mnoho geometrických parametrů — například průměry, délky, úhly, cylindricitu či souosost dílu — bez fyzického kontaktu s měřeným objektem. Tento systém umožňuje provádět kontrolu kvality přímo vedle CNC soustruhů nebo obráběcích center, což výrazně zrychluje proces kontroly a snižuje potřebu přesunu dílů do metrologické laboratoře.
Model M306 Techno patří do řady Techno M300, která je určena pro kontrolu dílů s maximální délkou do 300 mm a středním průměrem — ideální pro díly běžně vyráběné v sériové produkci, jako jsou čepy, hřídele, fitinky, ventily nebo jiné rotační komponenty.
Hlavní vlastnosti

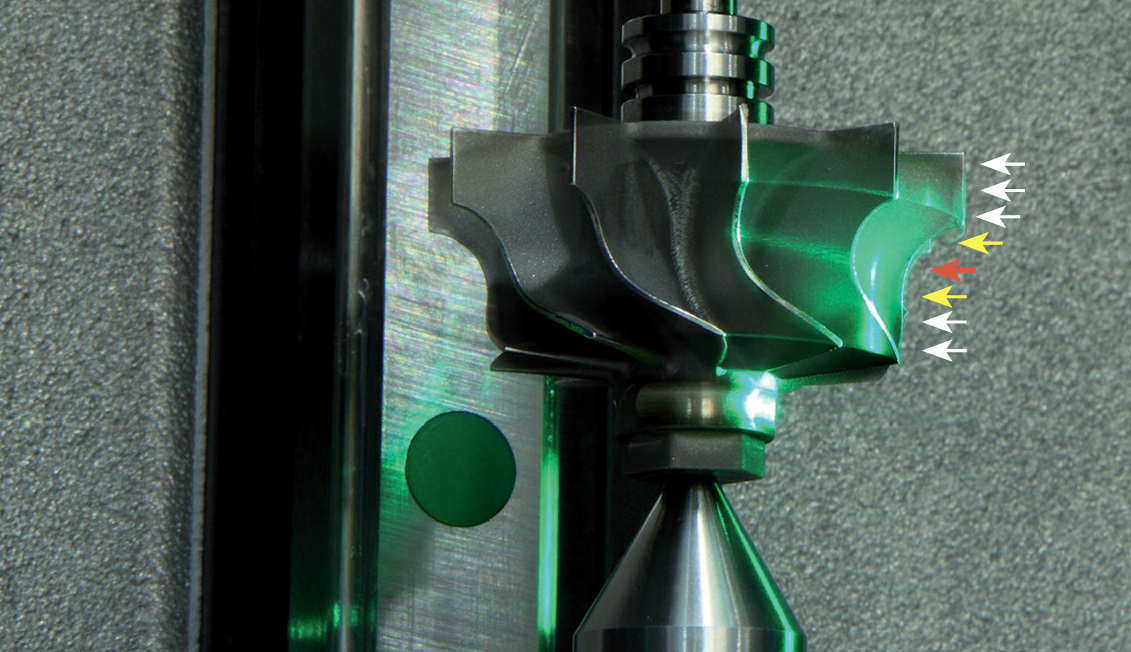

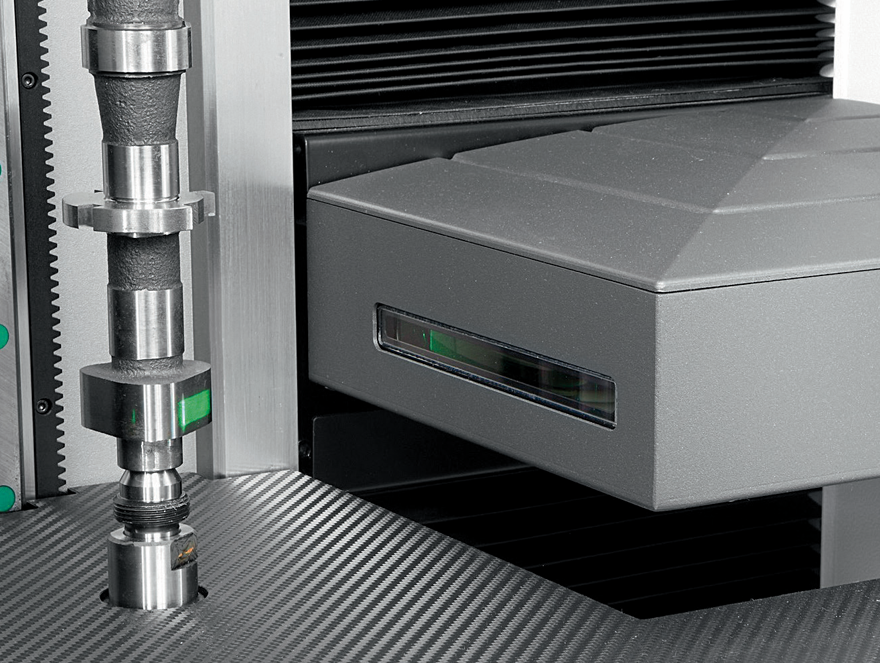

- Bezkontaktní optické měření profilů rotačních součástí
- Automatické vyhodnocení rozsáhlého počtu rozměrových parametrů během jednoho měření
- Rychlá kontrola přímo ve výrobním procesu

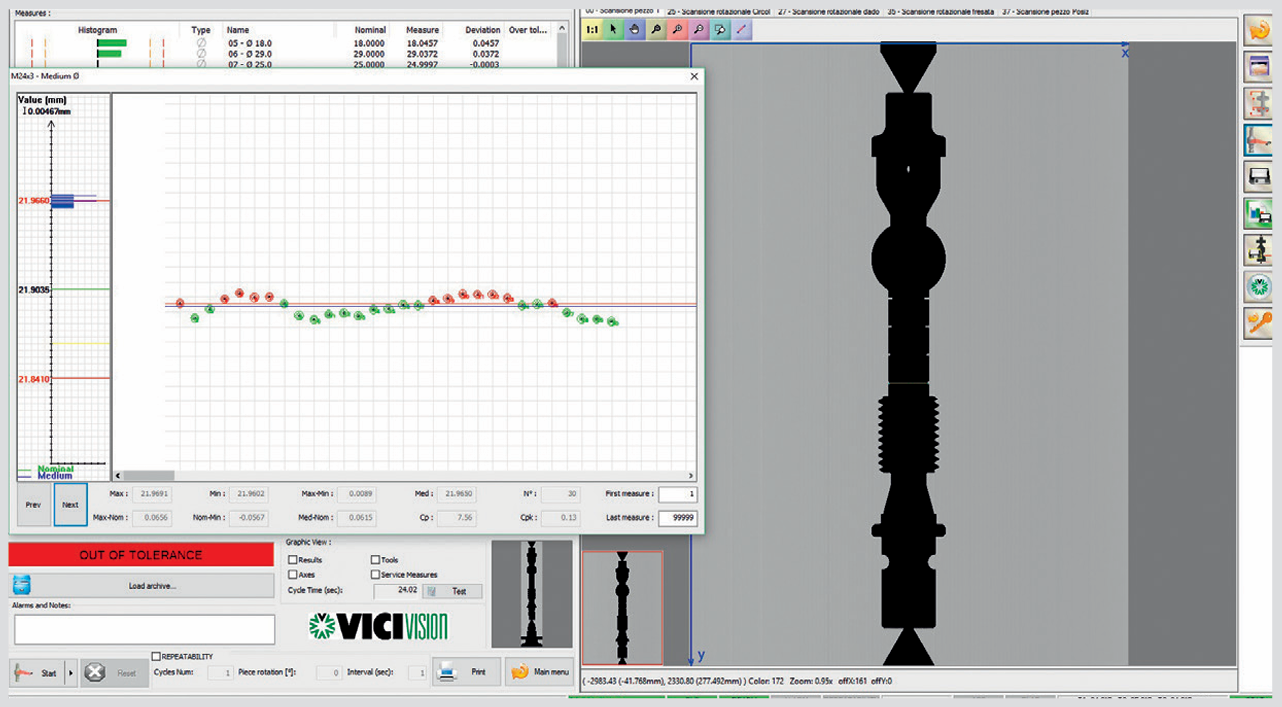

- Intuitivní software pro tvorbu a správu měřicích programů
- Vysoká přesnost a opakovatelnost výsledků
- Minimalizace vlivu lidského faktoru
- Ideální pro kontrolu dílů středních rozměrů ve výrobě
Technologie měření umožňuje operátorům provádět rychlou zpětnou vazbu do obráběcího procesu, čímž se snižuje zmetkovitost a zvyšuje stabilita výroby.
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 300 × 60 mm |
Maximální rozměr měřeného dílu | 315 × 120 mm |
Maximální hmotnost dílu | 10 kg |
Přesnost měření (Ø) | cca 1,5 + D/200 µm |
Přesnost měření (L) | cca 4 + L/200 µm |
Opakovatelnost (Ø) | cca 0,3 µm |
Opakovatelnost (L) | cca 1,2 µm |
Rozměry zařízení (D × Š × V) | přibližně 595 × 780 × 950 mm |
Napájení | 230 V / 50–60 Hz |
Technické parametry jsou typické pro řadu Techno M300 a poskytují vysokou přesnost měření pro díly do 300 mm délky a 60 mm průměru.
Funkce měření
Přístroj umožňuje kontrolu širokého spektra geometrických charakteristik:
- Vnější průměr
- Délky a vzdálenosti
- Úhly a kuželovitost
- Poloměry a rádiusy

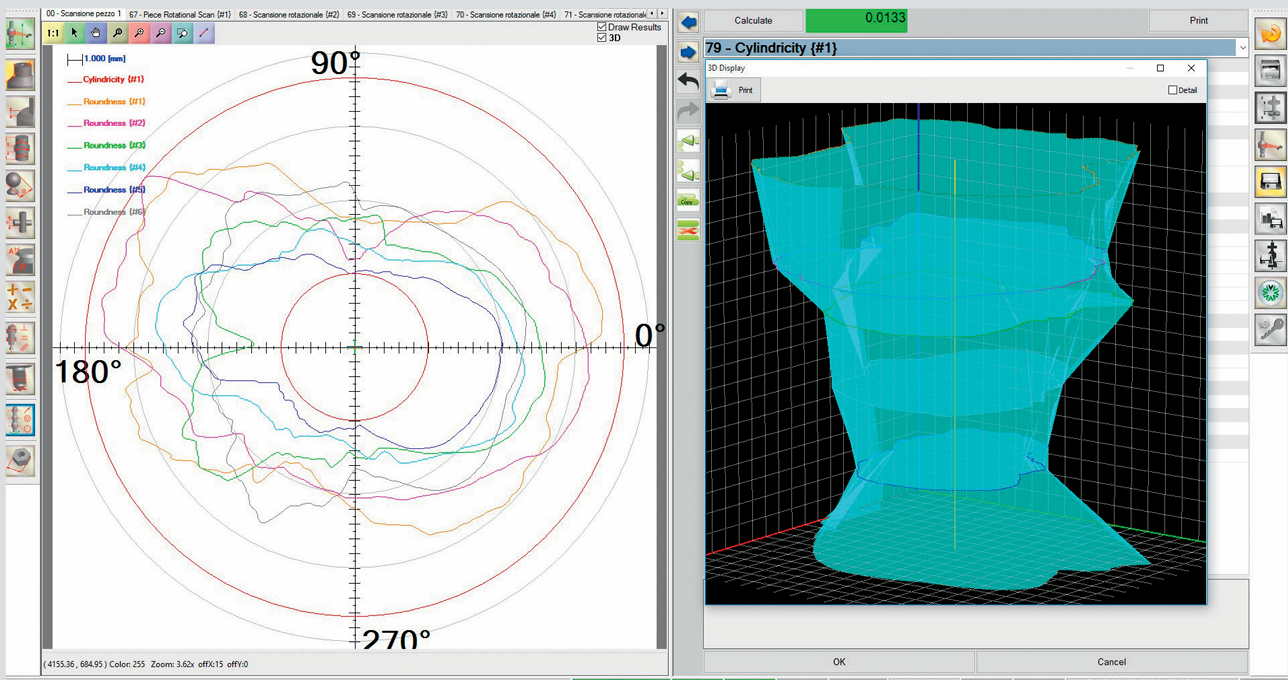

- Cylindricitu a souosost
- Házivost a kruhovitost
- Závity (profil, stoupání, průměry)
- Porovnání profilu s CAD (DXF) modelem
Optická technologie snímá celý profil součásti během jednoho měření, takže výsledky jsou k dispozici během několika desítek sekund.
Oblasti použití
VICIVISION M306 Techno je vhodný zejména pro:
- Strojírenský průmysl
- Výrobu soustružených a broušených dílů
- Automobilový průmysl
- Výrobu spojovacích komponent
- Výrobu hydraulických a pneumatických prvků
- Řemeslnou a malosériovou výrobu
Výhody systému
- Rychlá a objektivní kontrola kvality
- Měření přímo ve výrobním procesu
- Snížení zmetkovitosti a výrobních nákladů
- Snadná obsluha bez nutnosti specialisty
- Automatické vyhodnocení měřicích dat
- Kompaktní konstrukce vhodná do výrobní haly
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 60 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,3/1,2 |
