VICIVISION M304 Techno - optický merací prístroj na rotačné meranie (VV1.08)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

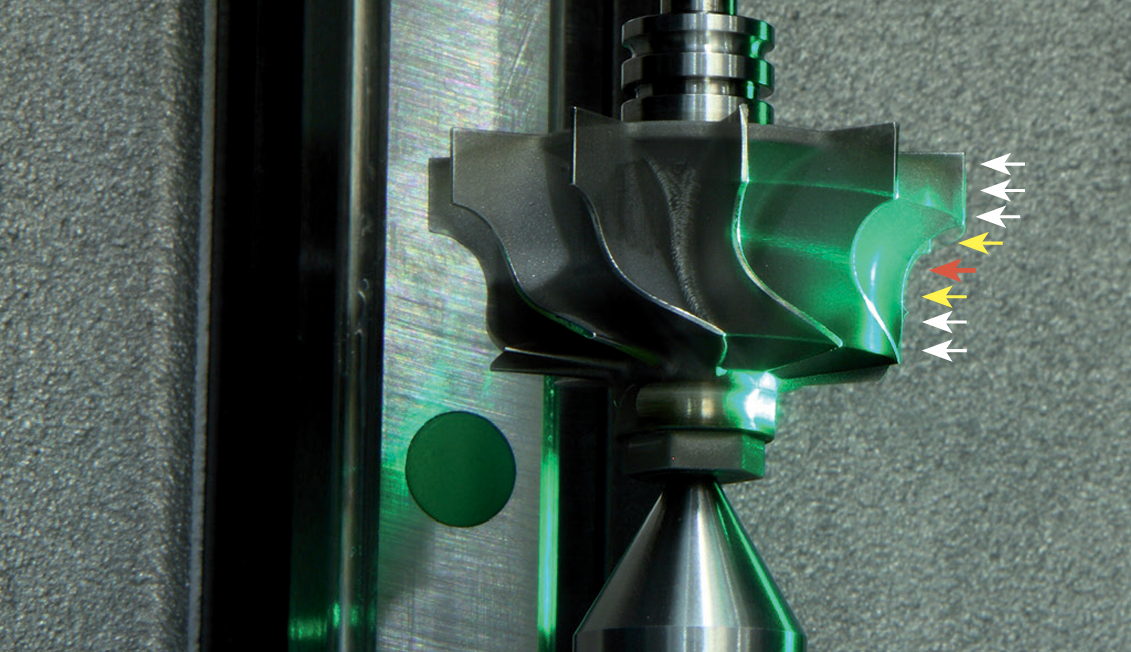

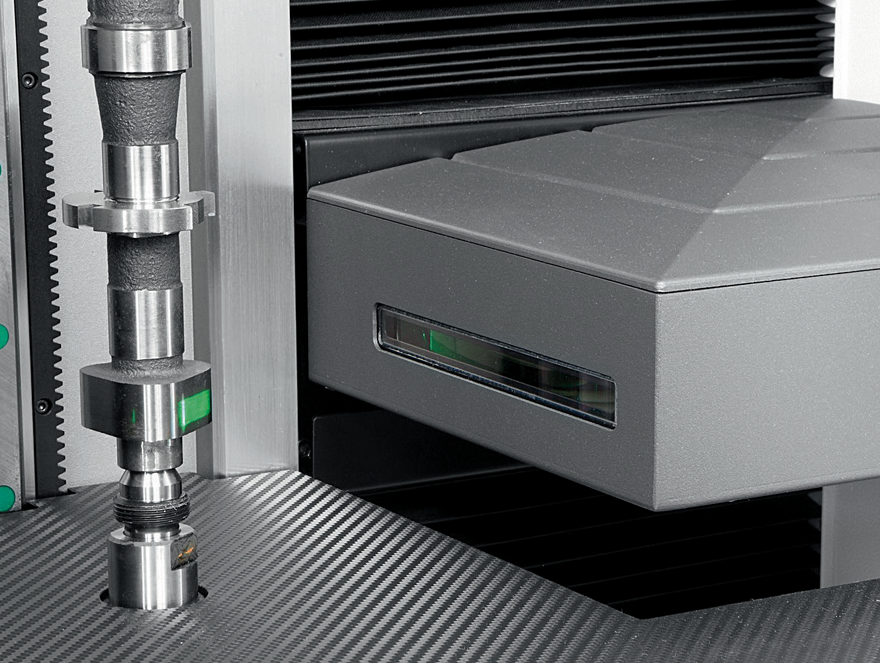

VICIVISION M304 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených a broušených rotačních součástí. Přístroj využívá pokročilou technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.

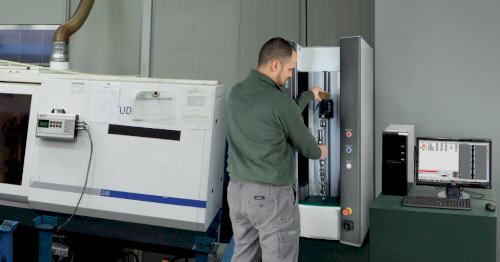

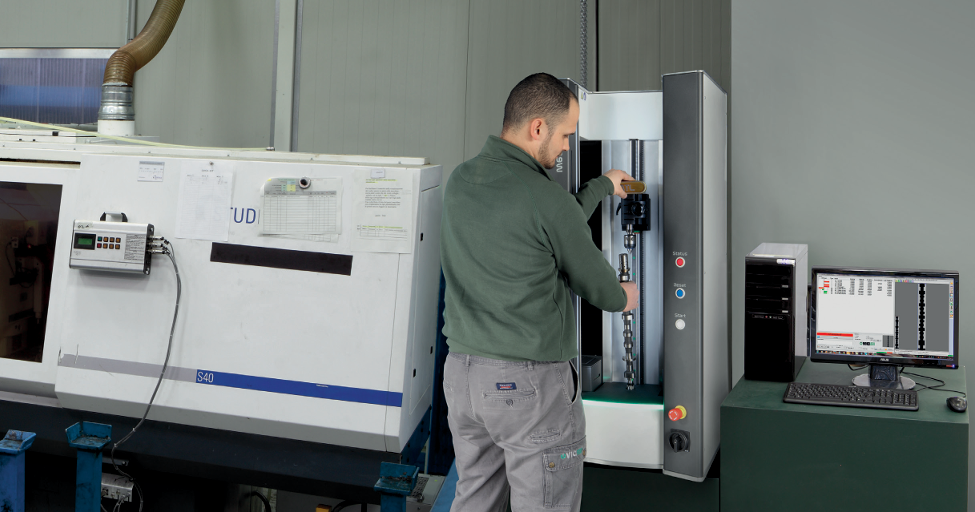

Zařízení je vyvinuto společností VICIVISION a je určeno pro použití přímo ve výrobním prostředí, zejména vedle CNC soustruhů. Díky rychlému měřicímu cyklu může operátor okamžitě kontrolovat rozměry vyráběných dílů a reagovat na případné odchylky ve výrobním procesu.
Měření probíhá plně automaticky a obvykle trvá pouze několik desítek sekund. Během jednoho měření je možné analyzovat stovky parametrů profilu součásti bez nutnosti manuálního zásahu operátora.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení velkého množství rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu

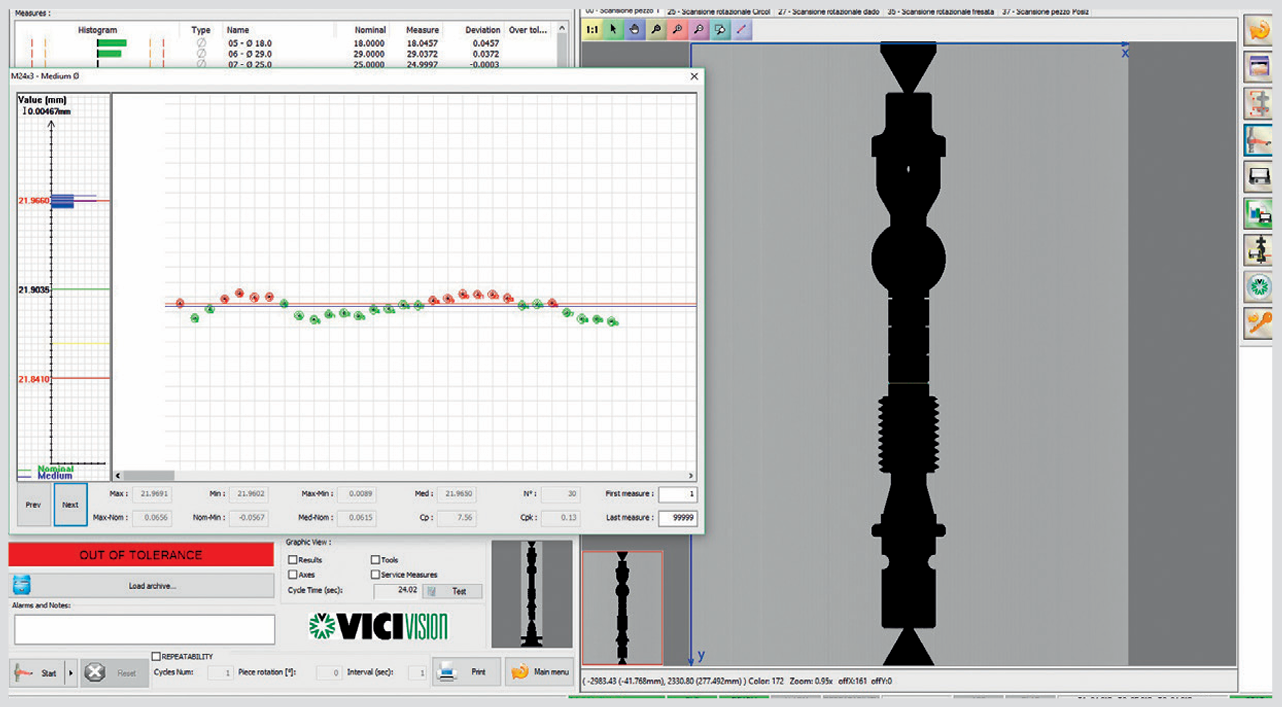

- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- rychlá kontrola i složitých rotačních profilů
Systém je vhodný zejména pro kontrolu hřídelových součástí, závitových dílů, šroubů, fitinků, ventilových komponent a dalších rotačních dílů vyráběných soustružením nebo broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 300 × 40 mm |
| Maximální délka měřeného dílu | 300 mm |
| Maximální průměr měřeného dílu | 40 mm |
| Maximální hmotnost dílu | 5 kg |
| Přesnost měření (Ø) | 2 + D/200 µm |
| Přesnost měření (L) | 4 + L/200 µm |
| Opakovatelnost (Ø) | 0,5 µm |
| Opakovatelnost (L) | 2 µm |
| Napájení | 230 V / 50–60 Hz |
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- házivost a souosost

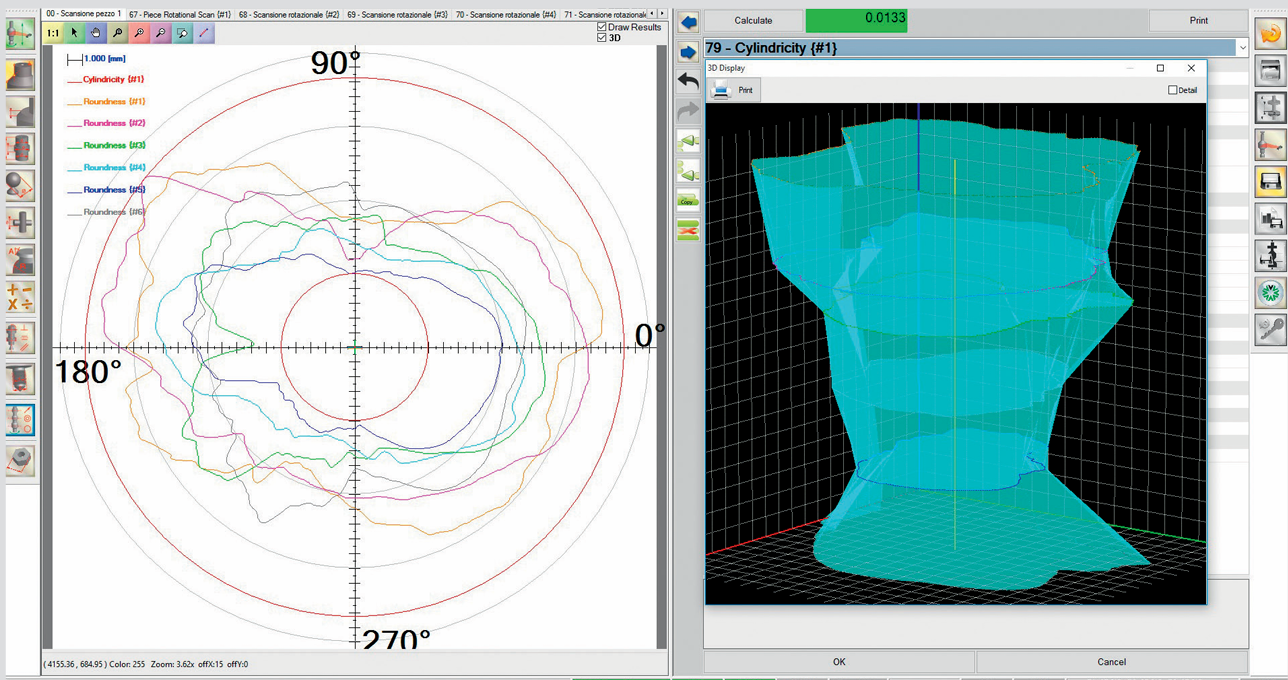

- cylindricitu a kruhovitost
- závity (profil, stoupání, průměry)
- komplexní profil rotačních součástí
Optická technologie umožňuje analyzovat celý profil součásti během jednoho měření a rychle vyhodnotit velké množství parametrů.
Oblasti použití
VICIVISION M304 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu přesných malých rotačních součástí
Výhody systému
- rychlá kontrola kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- automatické vyhodnocení měřicích dat
- kompaktní konstrukce vhodná pro instalaci ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 40 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
2+D/200 a 4+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,5/2 |
