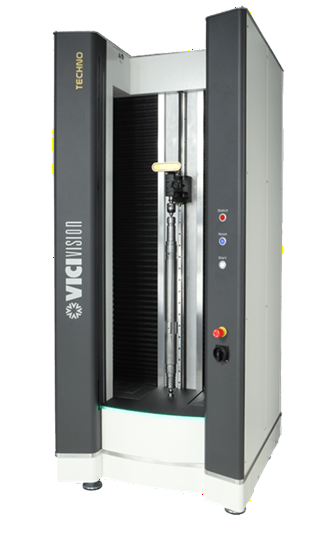

VICIVISION M2018 Techno - optický merací prístroj na rotačné meranie (VV1.25)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

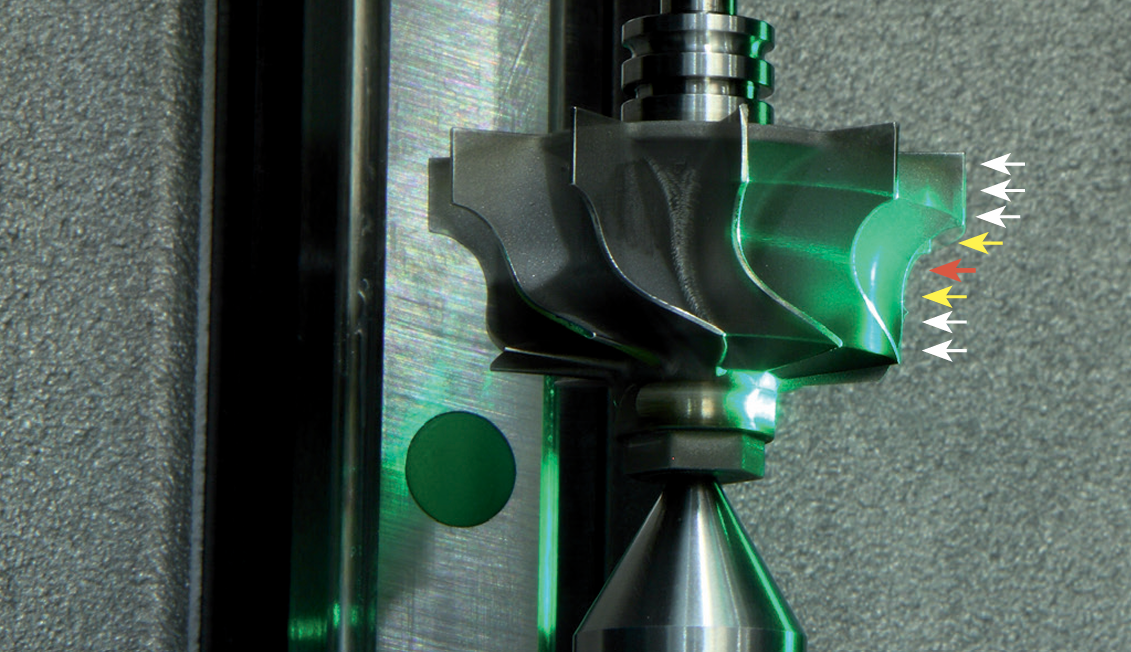

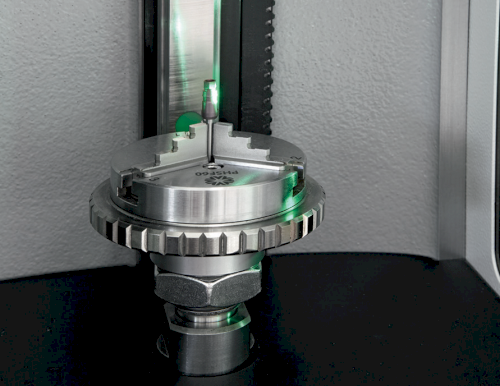

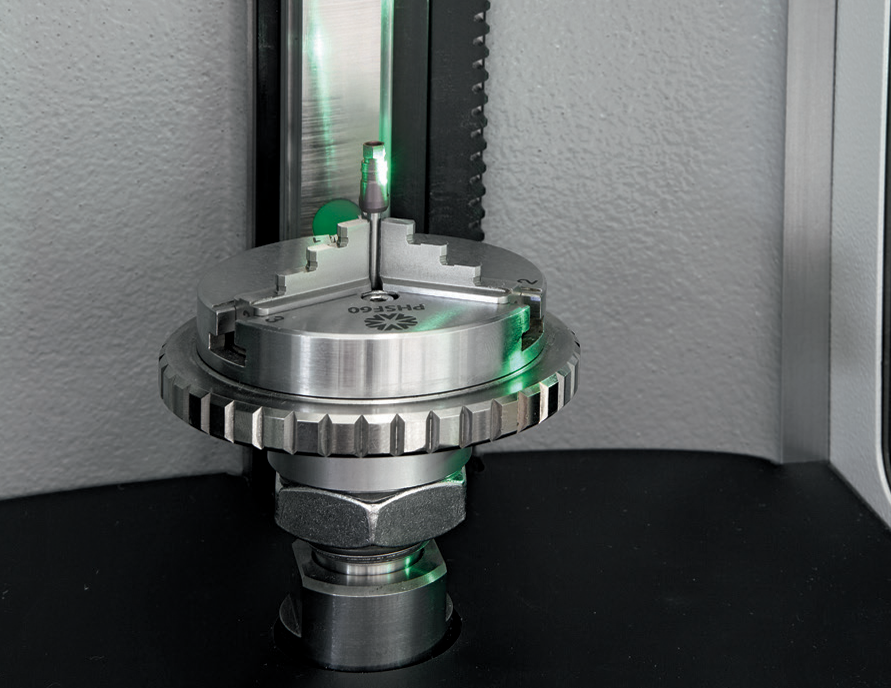

VICIVISION M1218 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a vysoce přesnou kontrolu soustružených, broušených i jiných rotačních komponent přímo ve výrobním prostředí. Systém kombinuje pokročilou optickou technologii snímání profilu s digitální analýzou obrazu – během jednoho měřicího cyklu dokáže automaticky vyhodnotit velké množství geometrických parametrů dílu, jako jsou průměry, délky, tvary, cylindricita, souosost nebo závity. Tato technologie umožňuje provádět kontrolu kvality přímo vedle CNC soustruhů, výrazně snižuje dobu měření a eliminuje nutnost přesunu dílů do metrologické laboratoře.
Model M1218 Techno je součástí řady Techno M1200, která je určena pro měření velkých rotačních dílů s délkou až 1250 mm a průměrem do 180 mm – ideální pro robustní hřídele, převodové části nebo velké součásti v automobilovém, energetickém či těžkém průmyslu.
Hlavní vlastnosti

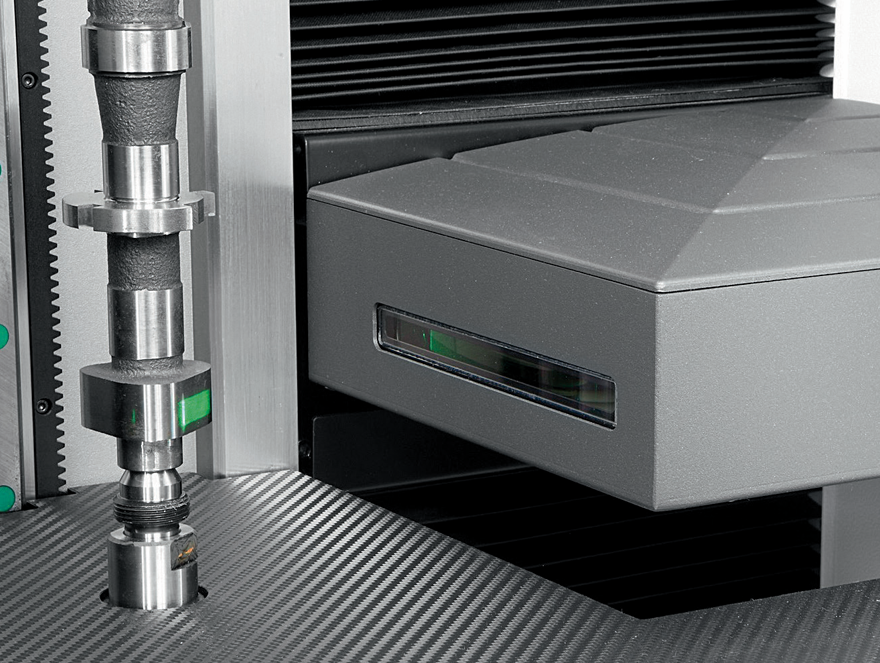

- Bezkontaktní optické měření profilů rotačních součástí
- Automatické vyhodnocení mnoha geometrických parametrů během jednoho měření

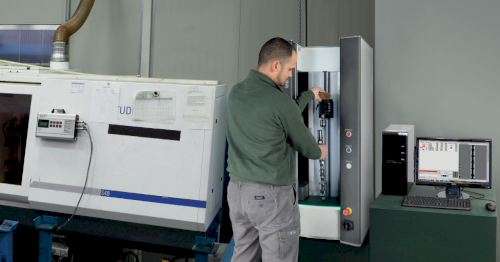

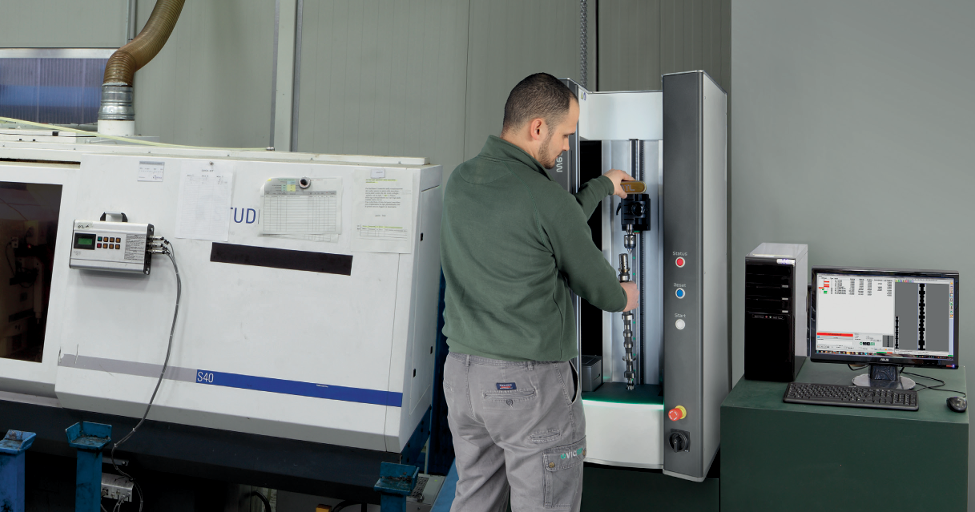

- Měření přímo ve výrobním procesu vedle CNC soustruhů

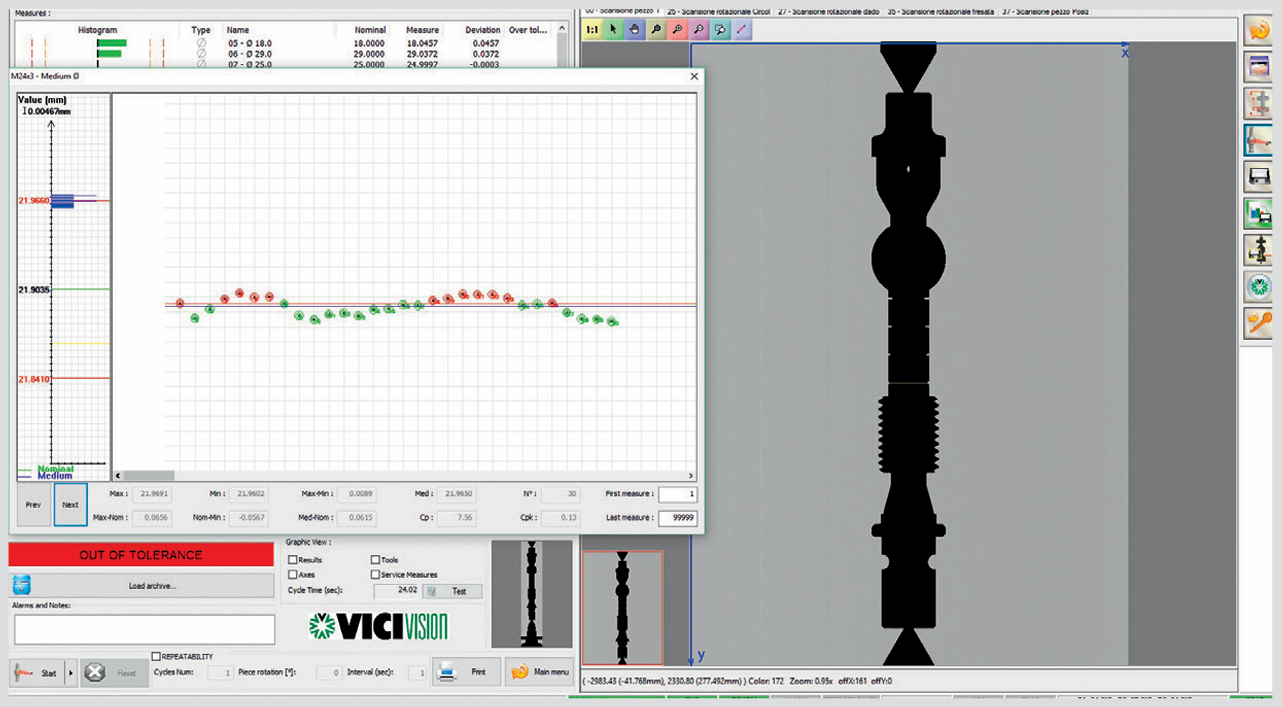

- Intuitivní software pro tvorbu a správu měřicích programů
- Vysoká přesnost měření a opakovatelnost výsledků
- Minimalizace vlivu lidského faktoru
- Vhodné pro měření velkých a složitých dílů s vysokými tolerancemi
Technologie optického snímání umožňuje zachytit detaily profilu dílu a vyhodnotit je během jednoho měřicího cyklu, což přispívá k vyšší efektivitě kontroly kvality a rychlejší zpětné vazbě do výrobního procesu.
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 1 250 × 180 mm |
Maximální rozměr měřeného dílu | 1 300 × 240 mm |
Maximální hmotnost dílu | 60 kg |
Přesnost měření (Ø / L) | 2 + D/100 µm / 5 + L/100 µm (typicky pro řadu M1209–M1218) |
Opakovatelnost (Ø / L) | 0,4 µm / 3 µm (typicky, viz Techno spec.) |
Rozměry zařízení (D × Š × V) | cca 920 × 1 030 × 2 205 mm |
Napájení | 230 V / 50–60 Hz |
Poznámka: Parametry přesnosti a opakovatelnosti odpovídají obecné specifikaci modelů série Techno M1200 (M1209, M1214, M1218).
Funkce měření
Přístroj umožňuje kontrolu širokého spektra geometrických charakteristik, například:
- Vnější průměr
- Délky a vzdálenosti
- Úhly a kuželovitost
- Poloměry a rádiusy

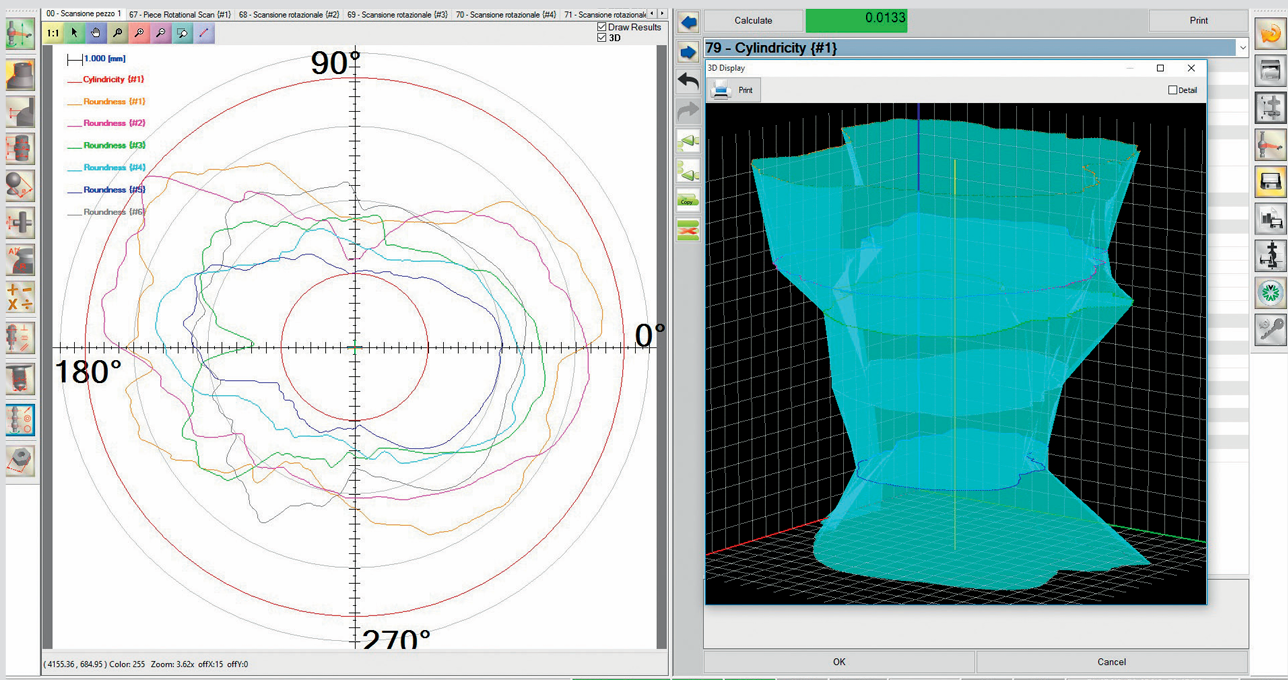

- Cylindricita a souosost
- Házivost a kruhovitost
- Závity (profil, průměry, stoupání)
- Porovnání profilu s CAD (DXF) modelem
Optický systém zachytí celý profil součásti a vyhodnotí jej během jednoho měřicího cyklu, což výrazně urychluje kontrolu kvality a integraci výsledků do firemních procesů.
Oblasti použití
VICIVISION M1218 Techno je ideální pro:
- Strojírenský průmysl
- Výrobu soustružených a broušených dílů
- Automobilový průmysl
- Výrobu převodových a hřídelových komponent
- Energetický průmysl
- Výrobu hydraulických a pneumatických prvků
Výhody systému
- Výrazné zrychlení kontroly kvality ve výrobě
- Možnost měření přímo ve výrobním procesu
- Minimalizace zmetkovitosti a výrobních nákladů
- Intuitivní a snadné ovládání bez nutnosti specialisty
- Plně automatické vyhodnocení měřicích dat
- Robustní konstrukce vhodná pro provoz v dílně
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
1 250 × 180 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
2+D/200 a 5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/3 |
