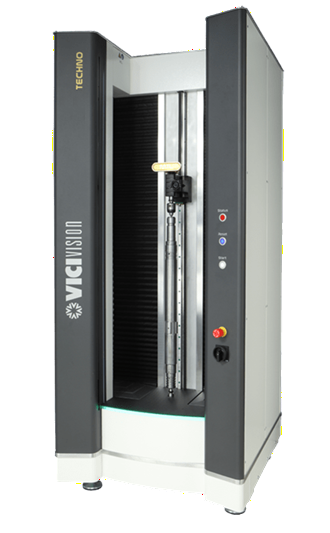

VICIVISION M1214 Techno - optický merací prístroj na rotačné meranie (VV1.23)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION M1214 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a vysoce přesnou kontrolu soustružených, broušených a dalších rotačních dílů přímo ve výrobním prostředí. Přístroj využívá pokročilou optickou technologii snímání profilu a digitální analýzu obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti — jako jsou průměry, délky, úhly, cylindricita či závity — bez dotyku s obrobkem.
Měřicí systém je navržen pro instalaci přímo vedle CNC soustruhů nebo obráběcích center, což zkracuje dobu kontroly kvality a eliminuje nutnost přesunu dílů do metrologické laboratoře. Měření probíhá automaticky za několik desítek sekund, což zvyšuje efektivitu procesu a snižuje výrobní zmetkovitost při vysokých sériích výroby.
Model M1214 Techno patří do řady Techno M1200, která je určena pro měření delších a větších rotačních dílů až do délky 1 250 mm a průměru do přibližně 140 mm. Tento model je obzvlášť vhodný pro kontrolu hřídelí, komponentů převodovek, velkých ventilů nebo jiných komponent středně velkých až větších rozměrů.
Hlavní vlastnosti
- bezkontaktní optické měření profilů rotačních součástí
- automatické vyhodnocení velkého množství rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC obráběcích center
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- vhodné pro měření dlouhých, složitých a větších rotačních dílů
Tato technologie umožňuje operátorům rychle provádět kontrolu kvality a přizpůsobovat parametry výroby před vznikem závadných dílů, což přispívá ke zvýšení produktivity a snížení nákladů. (turn0search1)
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 1 250 × 140 mm |
Maximální rozměr měřeného dílu | 1 300 × 240 mm |
Maximální hmotnost dílu | 60 kg |
Přesnost měření (Ø / L) | cca 1,5 + D/100 µm / 5 + L/100 µm(orientační) |
Opakovatelnost (Ø / L) | cca 0,4 µm / 3 µm(orientační) |
Rozměry zařízení (D × Š × V) | cca 920 × 1 030 × 2 205 mm |
Napájení | 230 V / 50–60 Hz |
Technické parametry vycházejí ze specifikace řady Techno M1200 — která zahrnuje modely M1209, M1214 a M1218 — a je optimalizována pro kontrolu větších rotačních součástí s delší délkou i větším průměrem. (turn0search1, turn0search16)
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- cylindricitu a souosost
- házivost a kruhovitost
- profily závitů (profil, stoupání, průměry)
- porovnání profilu s CAD (DXF) modelem
Optický systém analyzuje celý profil součásti a vyhodnocuje velké množství parametrů během jediného měřicího cyklu, což značně urychluje kontrolu kvality výrobního procesu. (turn0search16)
Oblasti použití
VICIVISION M1214 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu komponent pro energetiku, lodní a těžké stroje
- výrobu převodových a hřídelových systémů
- výrobu hydraulických a pneumatických komponent
Výhody systému
- výrazné zrychlení kontroly kvality ve výrobě
- měření přímo v procesu, bez přesunu dílů
- snížení zmetkovitosti a výrobních nákladů
- jednoduché ovládání bez nutnosti specialisty
- automatické vyhodnocení měřicích dat
- robustní konstrukce vhodná pro provoz ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
1 250 × 140 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/3 |
