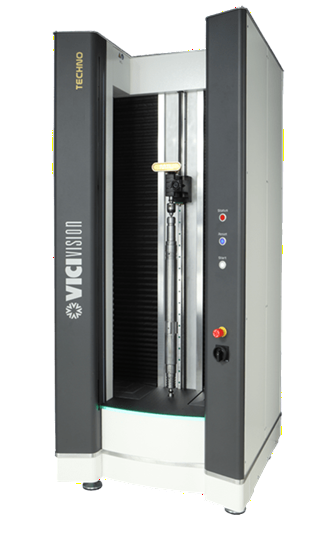

VICIVISION M1209 Techno - optický merací prístroj na rotačné meranie (VV1.22)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION M1209 Techno je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá pokročilé optické snímání profilu a digitální analýzu obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů dílu — včetně průměrů, délek, tvarových odchylek a dalších kritických rozměrů. Měřicí systém přináší rychlou kontrolu kvality přímo na dílnu, bez nutnosti přenášet díly do metrologické laboratoře, což šetří čas a snižuje náklady.
Model M1209 Techno je součástí řady Techno M1200, která je určena pro měření delších rotačních dílů až do délky 1250 mm a průměru 90 mm. Tento model optimalizuje kontrolu větších součástí, například hřídelí, převodových částí nebo komponent pro automobilový, letecký či energetický průmysl.
Hlavní vlastnosti
- Bezkontaktní optické měření profilů rotačních součástí
- Automatické vyhodnocení mnoha rozměrových parametrů během jednoho měření
- Rychlé měření přímo ve výrobním procesu vedle CNC soustruhů
- Intuitivní software pro tvorbu a správu měřicích programů
- Vysoká přesnost a opakovatelnost výsledků
- Minimalizace vlivu lidského faktoru
- Vhodné pro dlouhé a náročné součásti s větší délkou a středním průměrem
- Pokročilé osvětlení a telecentrická optika pro precizní snímání detailů
Technické parametry
| Parametr | Hodnota |
|---|---|
Měřicí pole | 1250 × 90 mm |
Maximální rozměr měřeného dílu | 1300 × 120 mm |
Maximální hmotnost dílu | 30 kg |
Přesnost měření (Ø / L) | ~2 + D/100 µm / 5 + L/100 µm (orientačně) |
Opakovatelnost (Ø / L) | ~0,4 µm / 3 µm (orientačně) |
Rozměry zařízení (D × Š × V) | 595 × 780 × 2000 mm |
Napájení | 230 V / 50–60 Hz |
Poznámka | Parametry typické pro řadu Techno M1200 |
Poznámka: Uvedené hodnoty přesnosti a opakovatelnosti vycházejí ze standardních parametrů řady Techno M1200, kterou výrobce uvádí pro modely M1209, M1214 a M1218.
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- cylindricitu a souosost
- házivost a kruhovitost
- tvarové odchylky
- profily závitů (profil, stoupání, průměry)
- porovnání profilu s CAD (DXF) modelem
Optický systém snímá celý profil součásti a během jednoho měření vyhodnocuje velké množství parametrů, což výrazně urychluje kontrolu kvality výrobního procesu.
Oblasti použití
VICIVISION M1209 Techno je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu převodových a hřídelových komponent
- výrobu hydraulických a pneumatických součástí
- výrobu delších a robustních rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti metrologa
- automatické vyhodnocení měřicích dat
- robustní konstrukce vhodná pro provoz ve výrobní hale
- flexibilní měřicí rozsah pro větší díly
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
1250 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
2+D/200 a 5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/3 |
