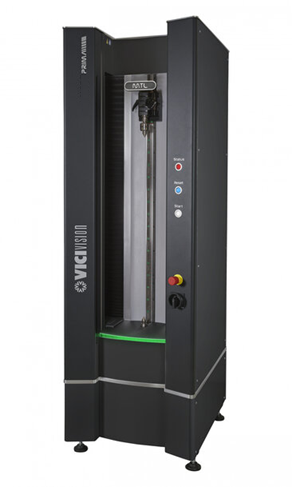

VICIVISION 914 PRIMA - optický merací prístroj na rotačné meranie (VV10.18)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION 914 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.
Zařízení je konstruováno pro instalaci přímo ve výrobní hale vedle CNC soustruhů. Operátor může provádět kontrolu rozměrů vyráběných dílů v průběhu výroby a okamžitě reagovat na případné odchylky ve výrobním procesu. Měření probíhá automaticky a obvykle trvá pouze 30–60 sekund, přičemž systém dokáže analyzovat stovky rozměrových parametrů během jednoho měřicího cyklu.
Model 914 PRIMA je určen pro měření dlouhých a rozměrnějších rotačních součástí až do délky přibližně 900 mm a průměru až 140 mm. Díky velkému měřicímu rozsahu je vhodný například pro kontrolu hřídelí, ventilů, šroubů nebo dalších dlouhých soustružených komponent.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- automatické vyhodnocení stovek rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru na výsledky měření
- vhodné pro kontrolu dlouhých a komplexních rotačních součástí
Systém umožňuje rychlou a objektivní kontrolu výroby přímo v dílně, čímž přispívá ke snížení zmetkovitosti, optimalizaci výrobního procesu a zrychlení kontroly kvality.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 900 × 140 mm |
| Maximální rozměr měřeného dílu | 925 × 240 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 920 × 1030 × 2000 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- házivost a souosost
- cylindricitu a kruhovitost
- závity (profil, stoupání, průměry)
- komplexní profil rotačních součástí
- porovnání profilu s CAD (DXF) modelem
Optický systém umožňuje analyzovat profil součásti a vyhodnotit velké množství parametrů během jednoho měřicího cyklu.
Oblasti použití
VICIVISION 914 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu dlouhých a rozměrných rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- automatický sběr a vyhodnocení měřicích dat
- vhodné pro měření dlouhých a rozměrných součástí
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 140 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
