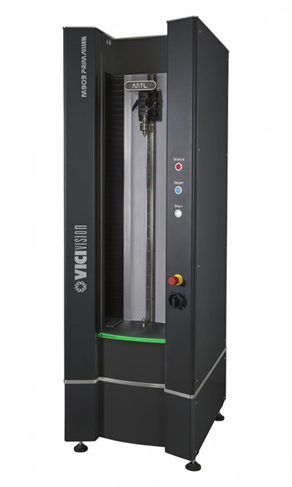

VICIVISION 909 PRIMA - optický merací prístroj na rotačné meranie (VV10.17)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION 909 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá pokročilou technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.
Zařízení je konstruováno pro instalaci přímo ve výrobní hale vedle CNC soustruhů. Operátor může provádět kontrolu rozměrů vyráběných dílů v průběhu výroby a okamžitě reagovat na případné odchylky v procesu výroby. Standardní doba měření se pohybuje přibližně mezi 30 až 60 sekundami a během jednoho cyklu je možné analyzovat stovky parametrů bez nutnosti manuálního měření.
Model 909 PRIMA je určen pro měření dlouhých rotačních součástí až do délky přibližně 900 mm. Díky většímu měřicímu rozsahu umožňuje kontrolu rozměrnějších komponent, například hřídelí nebo dlouhých soustružených dílů, při zachování vysoké přesnosti a opakovatelnosti měření.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- automatické vyhodnocení stovek rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru na výsledky měření
- vhodné pro kontrolu dlouhých a komplexních rotačních součástí
Systém je vhodný zejména pro kontrolu hřídelových součástí, závitových dílů, ventilů, šroubů, fitinků a dalších rotačních komponent vyráběných soustružením nebo broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 900 × 90 mm |
| Maximální rozměr měřeného dílu | 925 × 120 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 595 × 780 × 2000 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- házivost a souosost
- cylindricitu a kruhovitost
- závity (profil, stoupání, průměry)
- komplexní profily rotačních součástí
- porovnání profilu s CAD (DXF) modelem
Optický systém umožňuje analyzovat profil součásti a vyhodnotit velké množství parametrů během jednoho měřicího cyklu, což výrazně urychluje kontrolu kvality výrobního procesu.
Oblasti použití
VICIVISION 909 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu dlouhých rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- automatický sběr a vyhodnocení měřicích dat
- vhodné pro měření dlouhých a složitějších rotačních součástí
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
900 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
