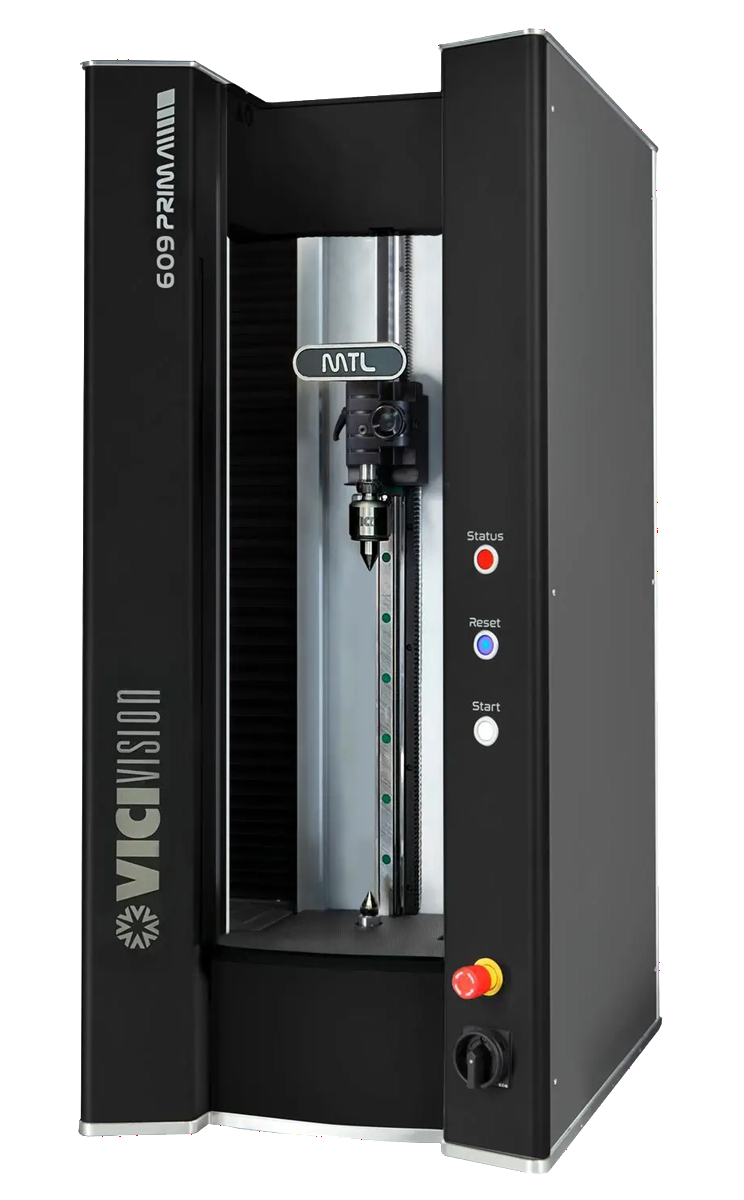

VICIVISION 609 PRIMA - optický merací prístroj na rotačné meranie (VV10.15)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION 609 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních součástí přímo ve výrobním prostředí. Přístroj využívá technologii optického snímání profilu a digitální analýzy obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.
Zařízení je konstruováno pro použití přímo ve výrobní hale vedle CNC soustruhů, kde operátor může provádět kontrolu rozměrů vyráběných dílů v průběhu výroby. Měření probíhá plně automaticky a obvykle trvá pouze několik desítek sekund, přičemž systém dokáže vyhodnotit stovky parametrů bez nutnosti manuálního měření.
Model 609 PRIMA patří do série PRIMA 600, která je určena pro měření delších rotačních součástí až do délky 600 mm. Oproti modelu 606 umožňuje měření větších průměrů obrobků až do 90 mm při zachování vysoké přesnosti a opakovatelnosti měření.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- automatické vyhodnocení stovek rozměrových parametrů během jednoho měření
- měření přímo ve výrobním procesu vedle CNC soustruhu
- intuitivní software pro tvorbu a správu měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- rychlá kontrola i složitých rotačních profilů
Systém je vhodný zejména pro kontrolu hřídelových součástí, šroubů, závitů, ventilů, fitinků nebo dalších rotačních komponent vyráběných soustružením či broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 600 × 90 mm |
| Maximální rozměr měřeného dílu | 625 × 120 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 595 × 780 × 1315 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit širokou škálu geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- kuželovitost
- souosost
- házivost
- cylindricitu
- poloměry a rádiusy
- závity (profil, stoupání, průměry)
- komplexní profily rotačních součástí
Optický systém umožňuje analyzovat profil součásti a vyhodnotit stovky parametrů během jednoho měřicího cyklu, což výrazně urychluje kontrolu kvality ve výrobě.
Oblasti použití
VICIVISION 609 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu delších rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- automatický sběr a vyhodnocení měřicích dat
- kompaktní konstrukce vhodná pro instalaci v dílně
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
600 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
