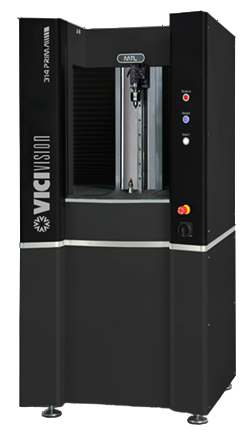

VICIVISION 314 PRIMA - optický merací prístroj na rotačné meranie (VV10.13)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION 314 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených, broušených a dalších rotačních dílů přímo ve výrobním prostředí. Systém využívá pokročilé optické snímání a analýzu obrazu, která umožňuje během jednoho měřicího cyklu automaticky vyhodnotit velké množství geometrických parametrů součásti.
Zařízení je konstruováno pro instalaci přímo ve výrobní hale vedle CNC soustruhů, kde umožňuje operátorům rychlou kontrolu rozměrů vyráběných dílů a okamžitou reakci na případné odchylky v procesu výroby. Standardní měření probíhá během 30–60 sekund a umožňuje analyzovat stovky parametrů bez nutnosti manuálního měření.
Model 314 PRIMA je největším přístrojem z řady PRIMA 300 a je určen pro měření větších rotačních součástí s průměrem až 140 mm, přičemž zachovává vysokou přesnost a opakovatelnost měření.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- automatická analýza stovek rozměrových parametrů během jednoho měření
- rychlá kontrola výrobků přímo ve výrobním procesu
- intuitivní software pro tvorbu a spuštění měřicích programů
- vysoká přesnost a opakovatelnost měření
- minimalizace vlivu lidského faktoru
- vhodné pro kontrolu složitých rotačních součástí větších rozměrů
Systém je vhodný zejména pro kontrolu hřídelových součástí, závitových dílů, ventilů, šroubů, fitinků nebo dalších rotačních komponent vyráběných soustružením či broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 300 × 140 mm |
| Maximální rozměr měřeného dílu | 300 × 240 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 920 × 1030 × 1800 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit širokou škálu geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- úhly a kuželovitost
- poloměry a rádiusy
- házivost a souosost
- cylindricitu a kruhovitost
- závity (stoupání, průměry závitů, profil)
- komplexní profil rotačních součástí
- porovnání profilu s CAD (DXF) modelem
Optická technologie umožňuje rychlou a přesnou kontrolu i složitých profilů součástí během jednoho měřicího cyklu.
Oblasti použití
VICIVISION 314 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu větších a komplexních rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- možnost kontroly větších a složitějších součástí
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 140 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
