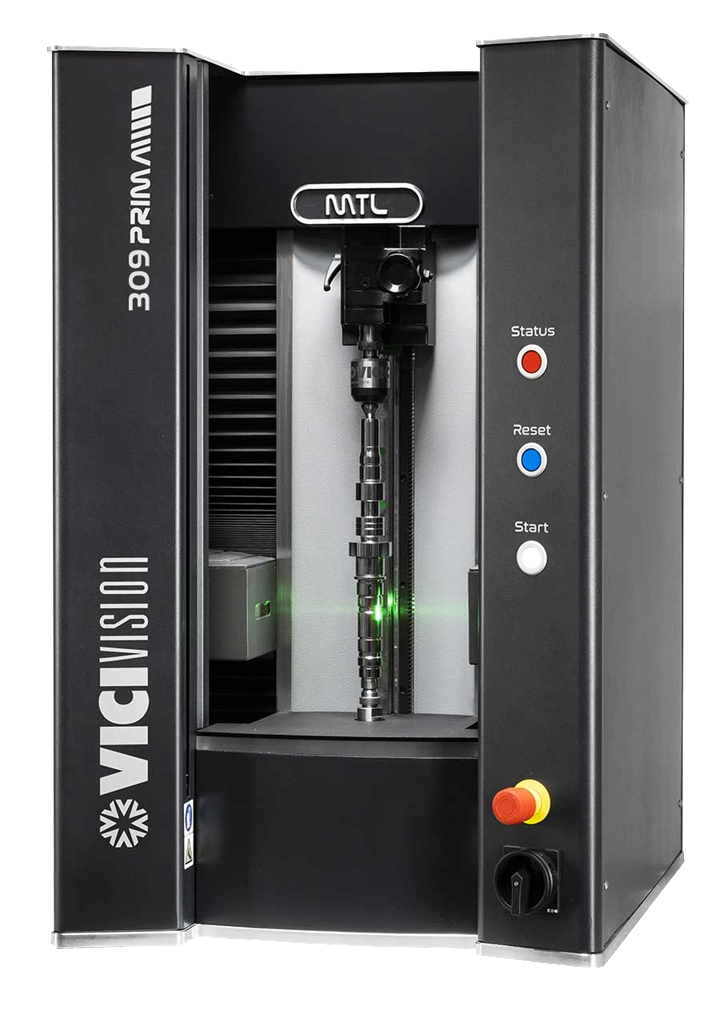

VICIVISION 309 PRIMA - optický merací prístroj na rotačné meranie (VV10.12)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
VICIVISION 309 PRIMA je bezkontaktní optický měřicí systém určený pro rychlou a přesnou kontrolu soustružených, broušených a rotačních dílů přímo ve výrobním prostředí. Přístroj využívá pokročilou technologii snímání profilu pomocí optického systému a analýzy obrazu, která umožňuje automaticky vyhodnocovat velké množství geometrických parametrů během jednoho měřicího cyklu.
Zařízení je konstruováno pro použití přímo ve výrobní hale vedle CNC soustruhů, kde umožňuje operátorům rychle ověřovat rozměry vyráběných dílů a okamžitě reagovat na případné odchylky v procesu výroby. Měření probíhá automaticky během několika desítek sekund a výsledkem je přesná kontrola kvality s minimalizací lidské chyby.
Model 309 PRIMA je určen pro měření středně velkých rotačních součástí a oproti modelu 306 nabízí větší měřicí rozsah průměru, což umožňuje kontrolu rozměrnějších nebo složitějších dílů.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- automatické vyhodnocení stovek rozměrových parametrů během jednoho měření
- rychlá kontrola výrobků přímo ve výrobním procesu
- intuitivní software s automatickým měřicím cyklem
- minimalizace vlivu lidského faktoru na výsledky měření
- rychlá změna měřicích programů pro různé typy dílů
- vysoká opakovatelnost a přesnost měření
Systém je vhodný zejména pro kontrolu hřídelových součástí, šroubů, závitů, fitinků, ventilových dílů a dalších rotačních komponent vyráběných soustružením nebo broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 300 × 90 mm |
| Maximální rozměr měřeného dílu | 300 × 120 mm |
| Maximální hmotnost dílu | 30 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 595 × 780 × 950 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit široké spektrum geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- kuželovitost
- souosost
- házivost
- cylindricitu
- poloměry a rádiusy
- závity a profily závitů
- komplexní profily rotačních součástí
Automatická analýza obrazu umožňuje vyhodnotit velké množství parametrů v jednom měření, což výrazně zrychluje kontrolu kvality výrobního procesu.
Oblasti použití
VICIVISION 309 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených a broušených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- výrobu přesných rotačních součástí
Výhody systému
- výrazné zrychlení kontroly kvality výroby
- možnost měření přímo ve výrobním procesu
- snížení zmetkovitosti a výrobních nákladů
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- kompaktní konstrukce vhodná pro instalaci v dílně
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 90 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
