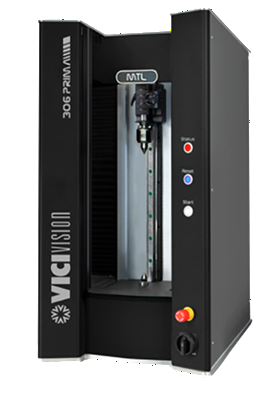

VICIVISION 306 PRIMA - optický merací prístroj na rotačné meranie (VV10.11)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

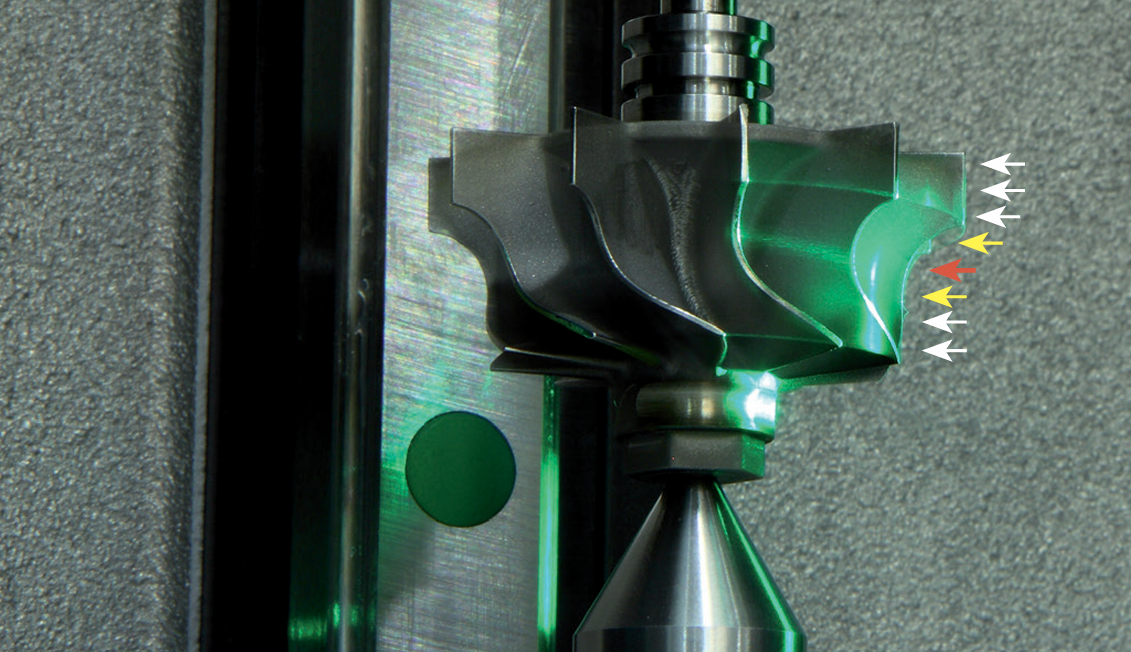

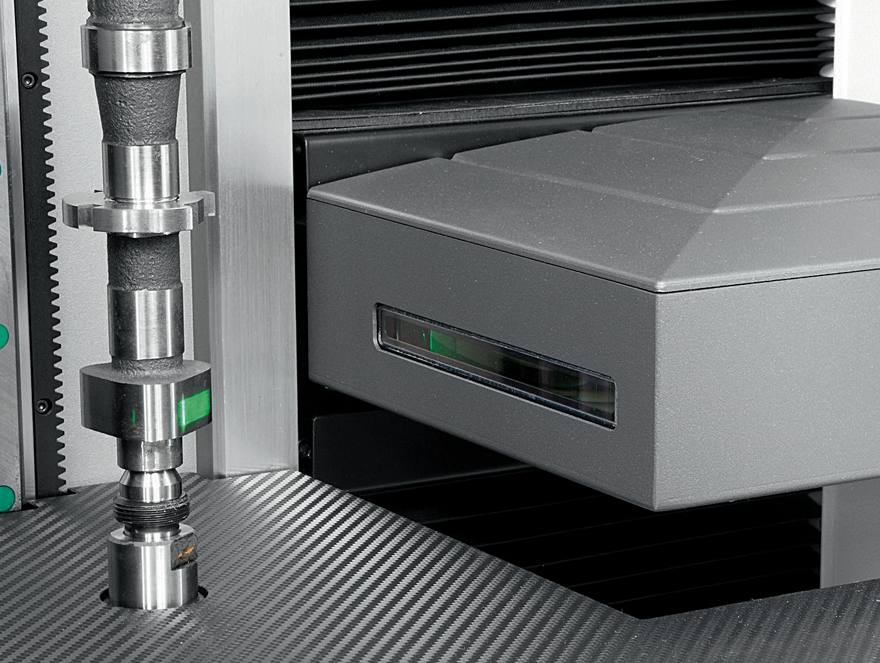

VICIVISION 306 PRIMA je bezkontaktní optický měřicí přístroj určený pro rychlou a přesnou kontrolu soustružených a broušených dílů přímo ve výrobním prostředí. Přístroj využívá pokročilou technologii optického snímání a analýzy obrazu, která umožňuje automaticky vyhodnotit velké množství geometrických parametrů během několika sekund.

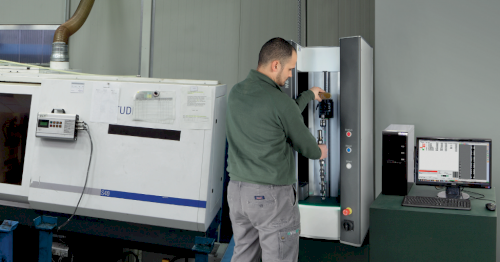

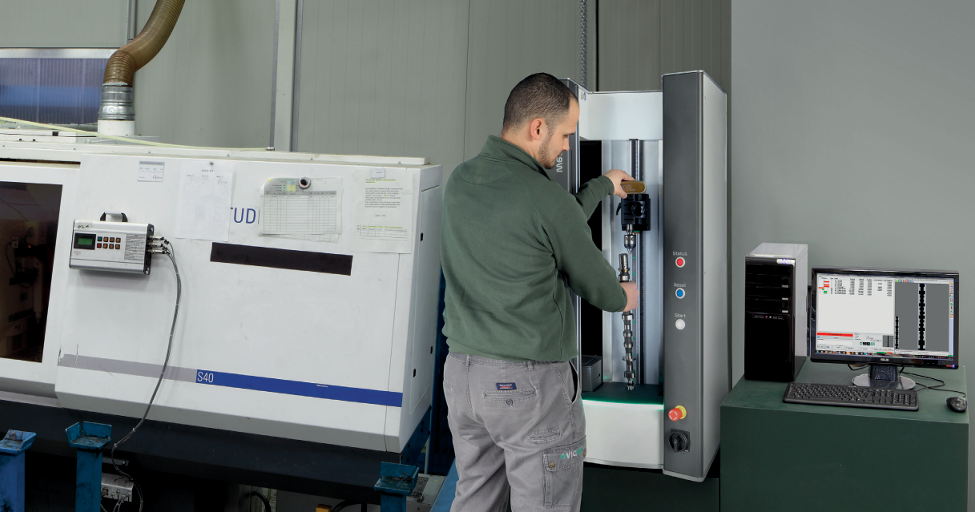

Systém je navržen pro použití přímo v dílně vedle CNC soustruhů, což umožňuje operátorům okamžitě kontrolovat kvalitu výroby a rychle reagovat na případné odchylky. Tím dochází ke snížení zmetkovitosti, optimalizaci výrobního procesu a zvýšení produktivity.
Měřicí systém umožňuje automatickou detekci profilu obrobku a vyhodnocení stovek rozměrových charakteristik během jednoho měřicího cyklu. Standardní doba měření se pohybuje v řádu desítek sekund.
Hlavní vlastnosti
- bezkontaktní optické měření profilů soustružených dílů
- rychlé vyhodnocení stovek rozměrů během jednoho měření
- automatické rozpoznání geometrie a analýza profilu
- možnost měření přímo ve výrobním prostředí

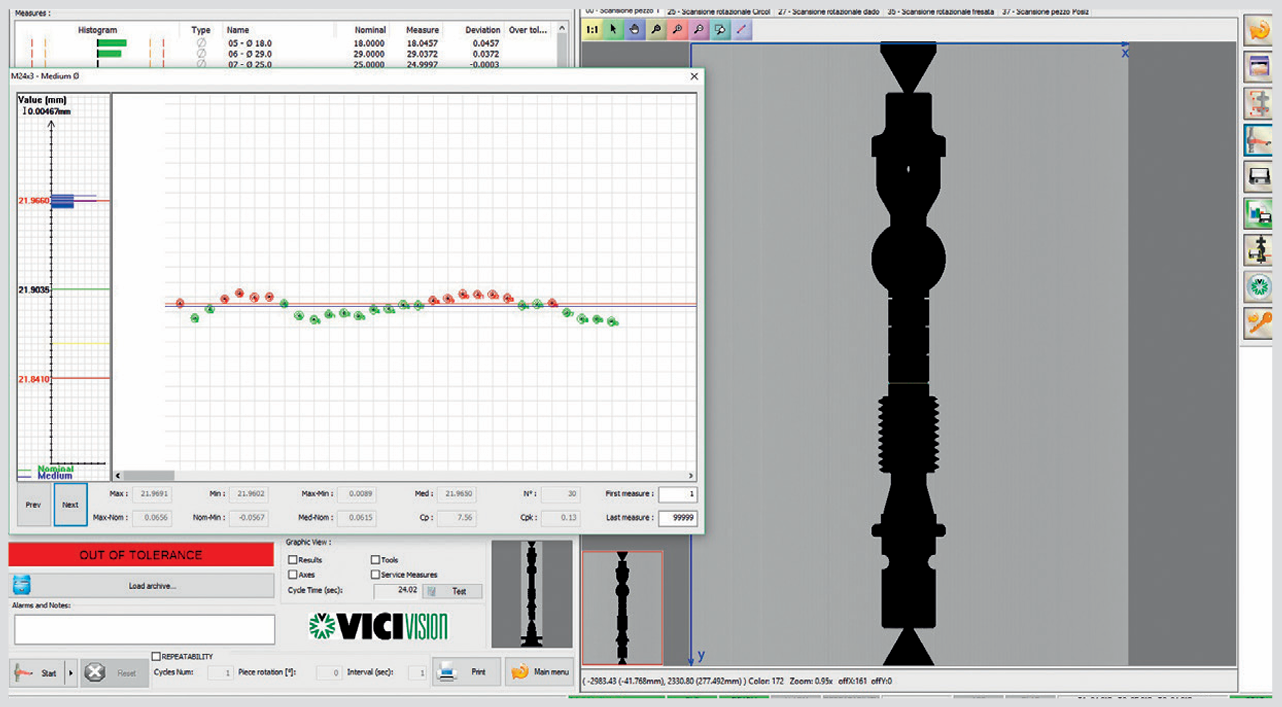

- intuitivní software s automatickým měřicím cyklem
- eliminace subjektivních chyb operátora
- rychlá změna měřicích programů pro různé typy dílů
- vhodné pro sériovou i kusovou výrobu

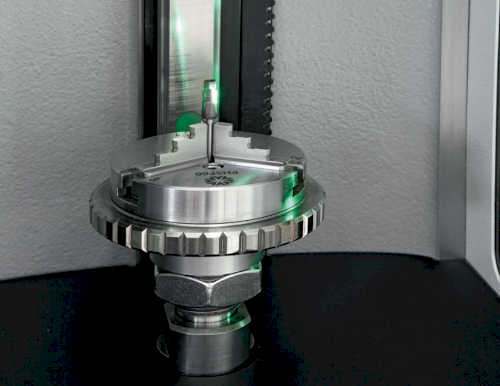

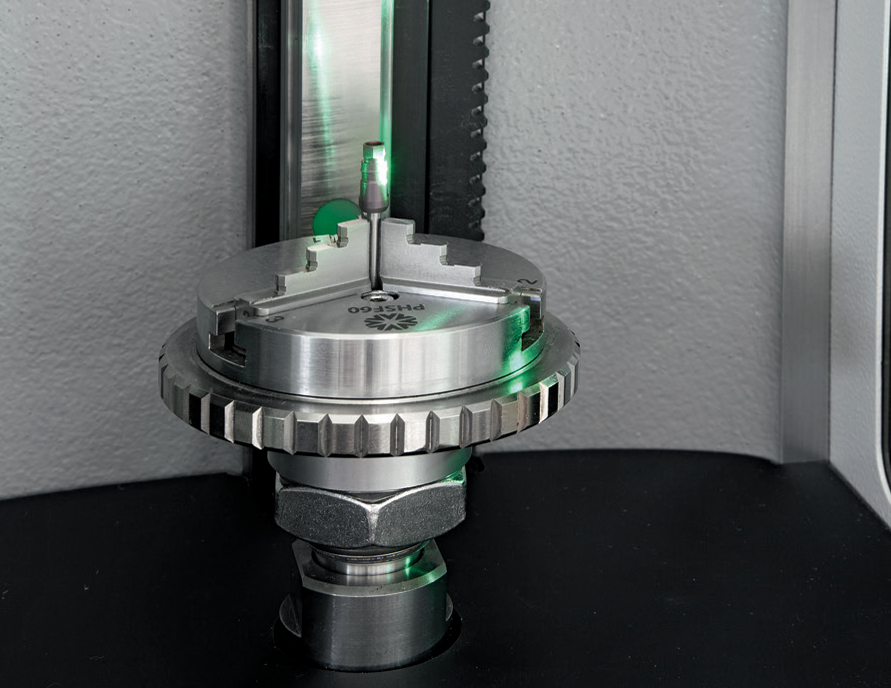

Přístroj je určen především pro kontrolu hřídelových součástí, závitů, šroubů, fitinků nebo dalších rotačních dílů vyráběných soustružením či broušením.
Technické parametry
Parametr | Hodnota |
|---|---|
| Měřicí pole | 300 × 60 mm |
| Maximální rozměr měřeného dílu | 300 × 120 mm |
| Maximální hmotnost dílu | 10 kg |
| Přesnost měření (Ø) | 1,5 + D/200 µm |
| Přesnost měření (L) | 3,5 + L/200 µm |
| Opakovatelnost (Ø) | 0,4 µm |
| Opakovatelnost (L) | 2 µm |
| Rozměry zařízení (D × Š × V) | 595 × 780 × 950 mm |
| Napájení | 230 V / 50–60 Hz |
| Jmenovitý proud | 1,73 A |
Funkce měření
Přístroj umožňuje měřit širokou škálu geometrických charakteristik, například:
- vnější průměr
- délky a vzdálenosti
- kuželovitost
- házivost
- souosost

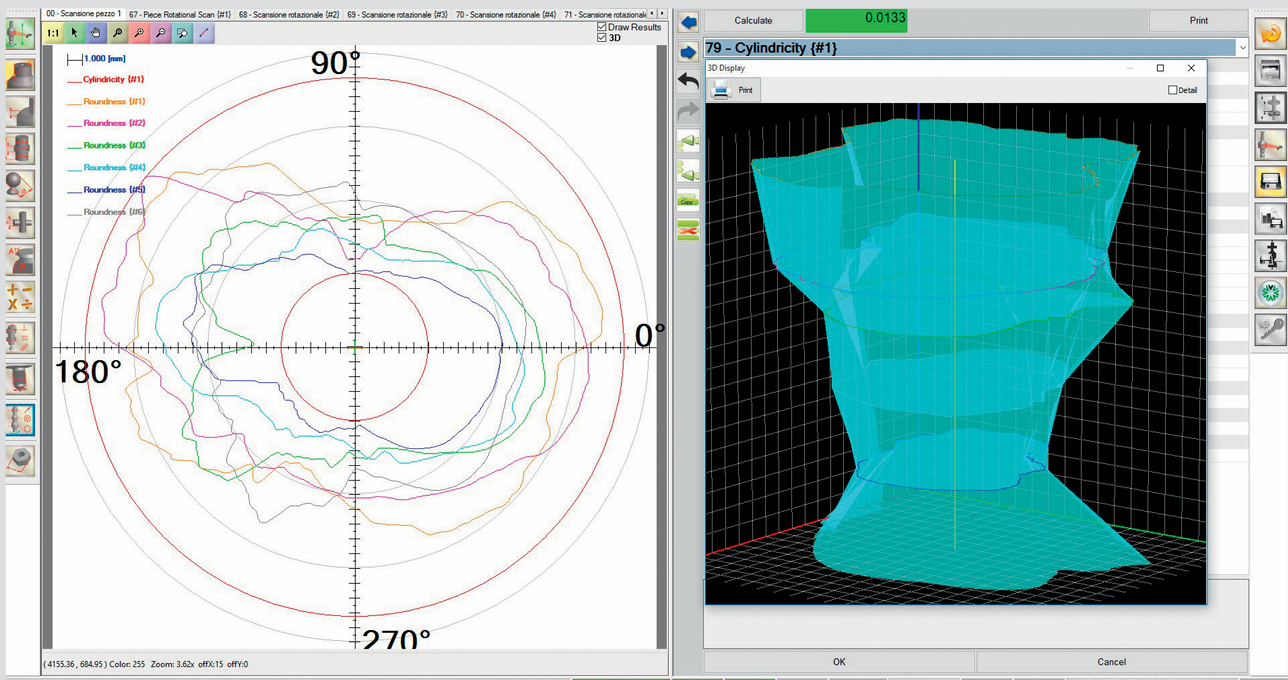

- cylindricitu
- poloměry a rádiusy
- závity
- profily vaček nebo čepů klikových hřídelí
Oblasti použití
VICIVISION 306 PRIMA je vhodný zejména pro:
- strojírenský průmysl
- výrobu soustružených dílů
- automobilový průmysl
- výrobu spojovacího materiálu
- výrobu hydraulických a pneumatických komponent
- přesnou mechaniku
Výhody systému
- výrazné zrychlení kontroly kvality
- snížení zmetkovitosti a výrobních nákladů
- okamžitá kontrola výrobního procesu
- jednoduchá obsluha bez nutnosti specializovaného metrologa
- kompaktní konstrukce vhodná pro instalaci přímo ve výrobní hale
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
300 × 60 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
1,5+D/200 a 3,5+L/200 |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
0,4/2,0 |
