Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

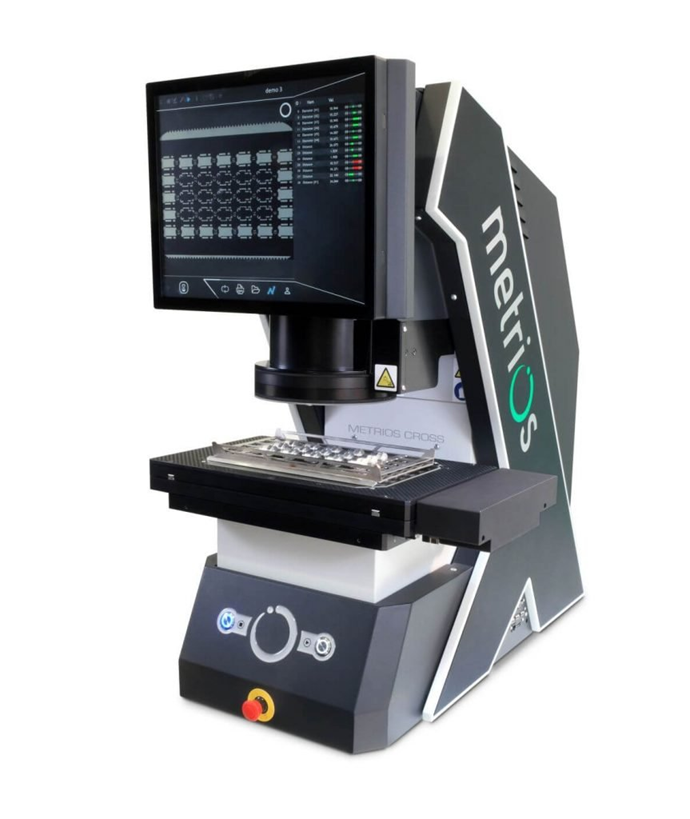

MM3.07 Metrios HD Cross je vysoce přesný digitální optický měřicí systém kombinující velkou měřicí plochu 200 × 100 mm s vysokým rozlišením pro kontrolu drobných i složitých součástí v jednom měřicím cyklu. Je navržen pro aplikace, kde je nutné měřit velké množství malých prvků nebo detailní komponenty bez nutnosti jejich polohování, upínání či orientace.
Systém automaticky detekuje, vyhledá a změří všechny díly umístěné na měřicí ploše, přičemž pokročilá funkce vyhledávání detailů a inteligentní osvětlení zajišťují vysokou opakovatelnost a stabilitu výsledků. Díky možnosti měření v osách X, Y a Z a kompaktnímu zdvihu 50 mm je vhodný i pro součástky s výškovými rozdíly a jemnými detaily.

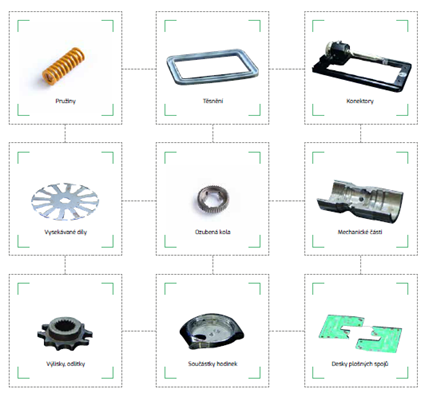

Metrios HD Cross je ideální pro mikromechaniku, přesné strojírenské díly, konektory, pružiny, ozubená kola, zdravotnické a elektronické komponenty, kde je klíčová vysoká přesnost, detailní analýza profilů a rychlé dávkové měření více součástí současně.
Metrios - digitální profil projektor - KUBOUŠEK
Technické parametry:
Měřicí plocha: 200 × 100 x 45 mm
Vertikální zdvih (osa Z): 50 mm*
Přesnost měření (2σ) v záběru kamery: (2,5 + 0,01 L [mm]) µm (2)
Přesnost měření (2σ) v celé měřicí ploše (X/Y): (3,5 + 0,01 L [mm]) µm
Opakovatelnost (2σ): 1,5 µm (v záběru kamery), 2,5 µm (X/Y)
Opakovatelnost Z osa (2σ): (3+0.01L [mm]) µm
Rozlišení os X–Y–Z: 0,0001 mm
Max. zatížení měřicí plochy: 3 kg
Osvětlení: telecentrické LED spodní osvětlení, horní bílé a zelené osvětlení, motorizovaný světelný prstenec (Light Dome) s vícesektorovým řízením
Provozní teplota: +10 až +45 °C
