Metrios 532: Digitálny kamerový merací prístroj 500x300x200mm (MM3.12)
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

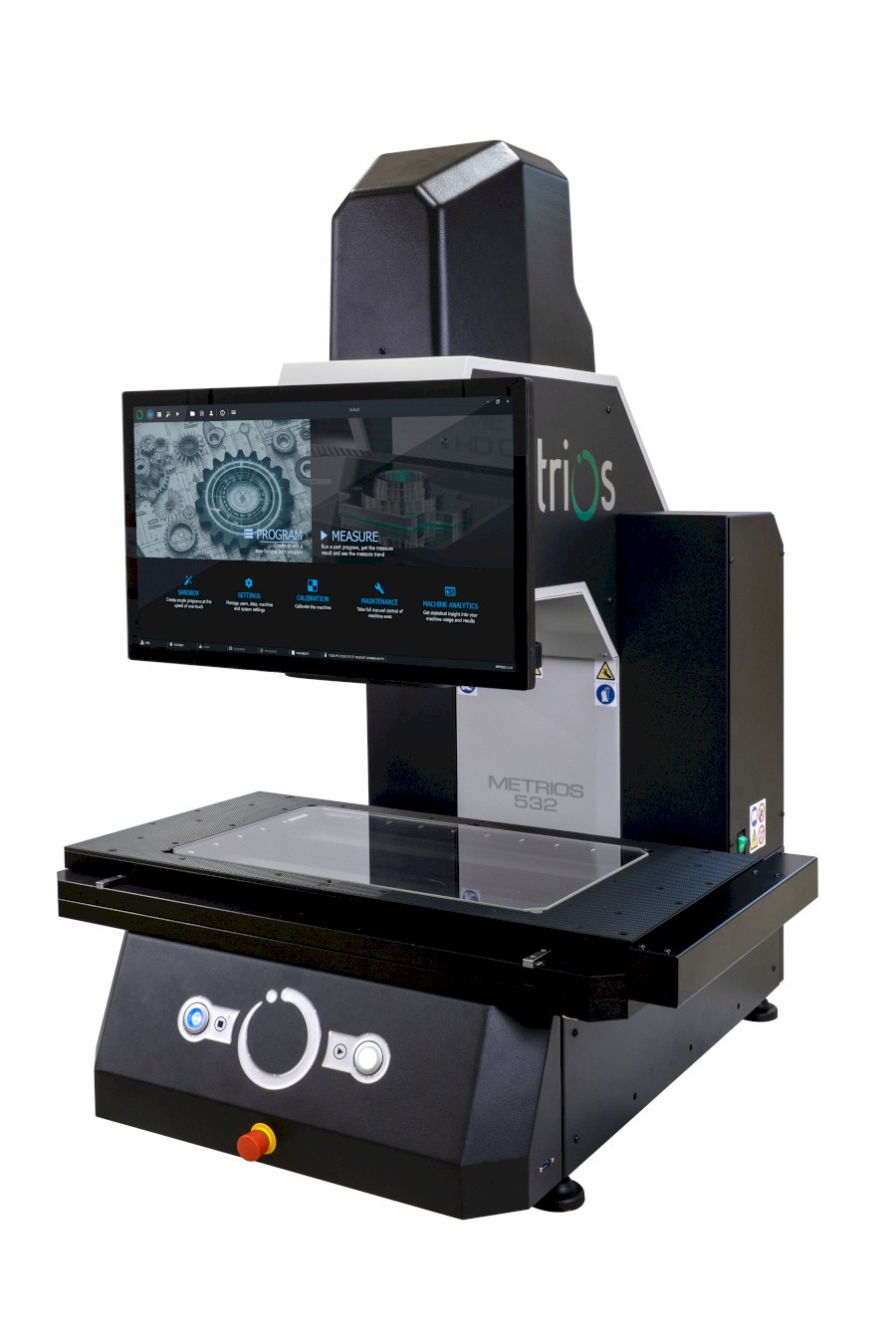

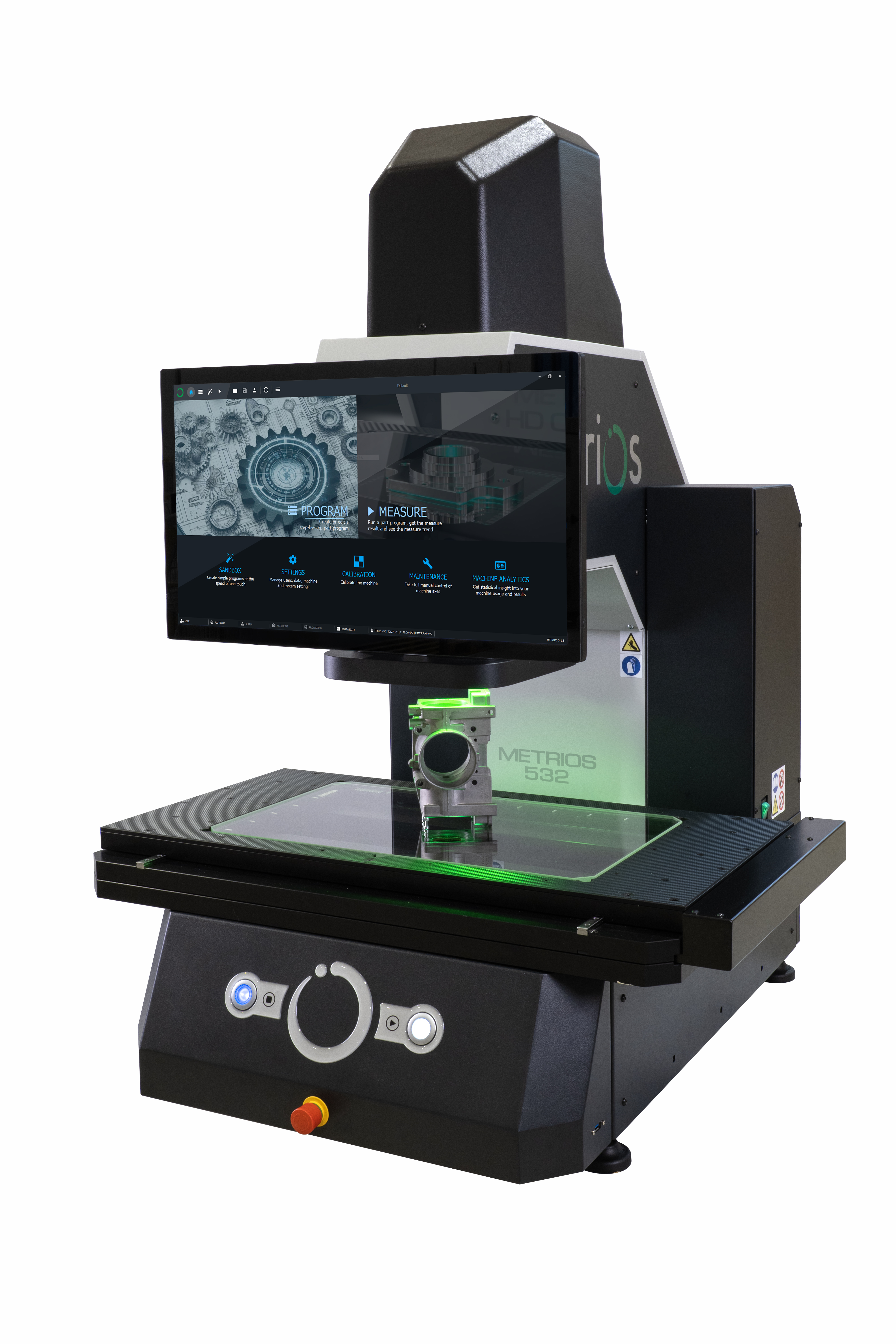

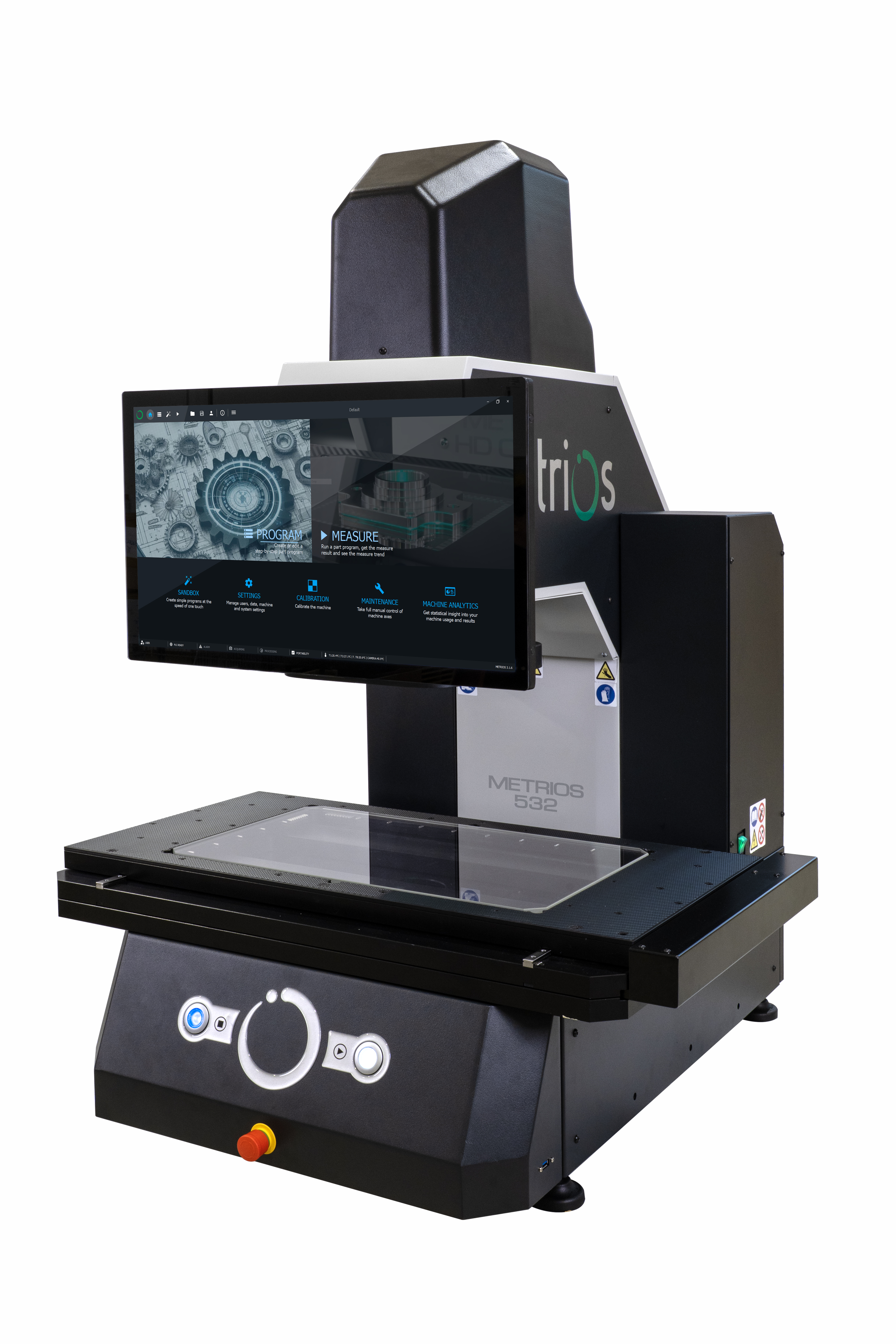

METRIOS 532 je moderní optický měřicí přístroj navržený pro rychlou, přesnou a plně automatizovanou kontrolu rozměrů přímo ve výrobním provozu. Kombinuje rychlost a jednoduchost vizuálních měřicích systémů s přesností a schopnostmi multisenzorové metrologie v jediném kompaktním dílenském řešení. Díky velkému měřicímu rozsahu, automatickému rozpoznání dílů a pokročilému systému osvětlení umožňuje objektivní a opakovatelné měření bez vlivu obsluhy či okolních podmínek.

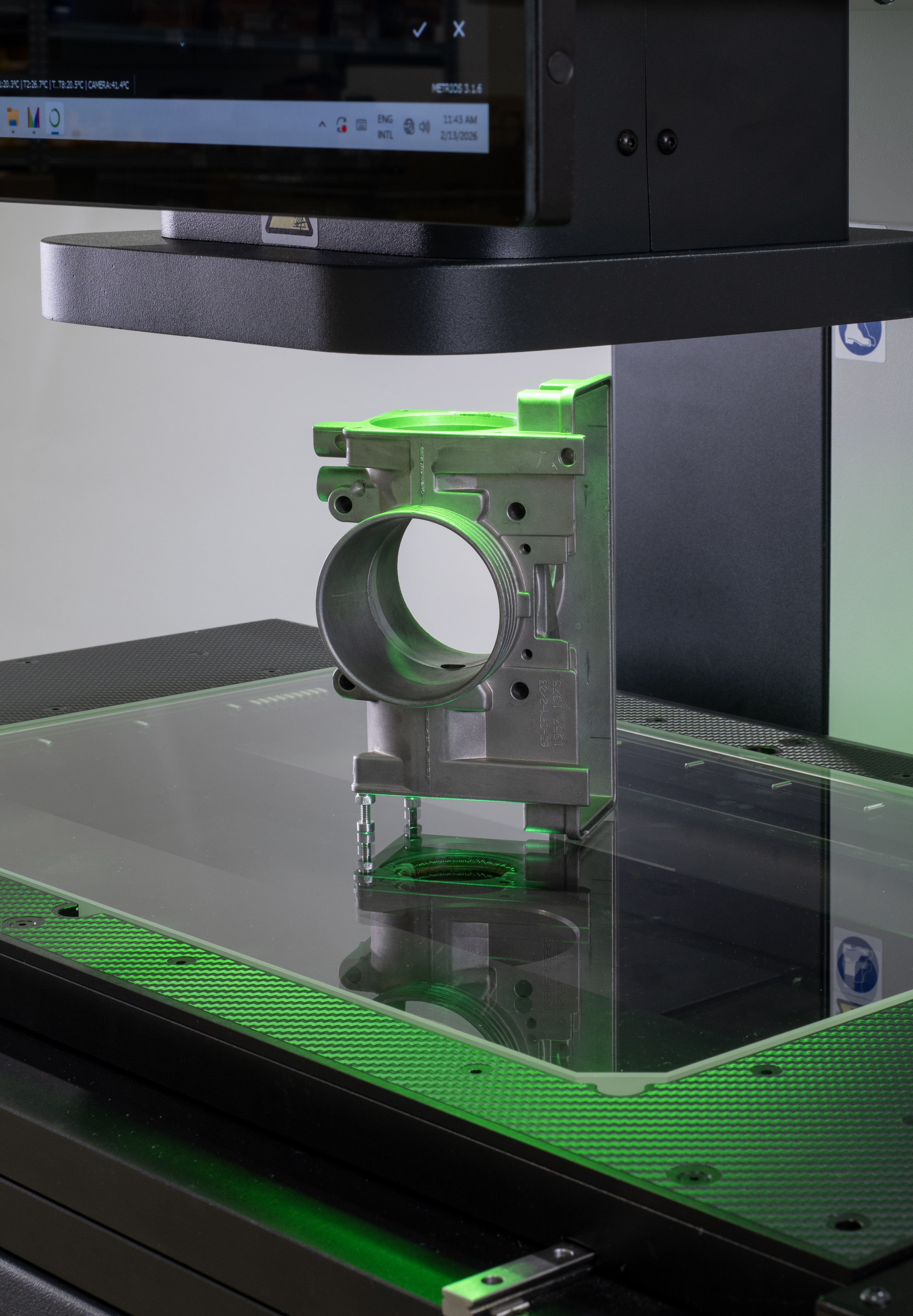

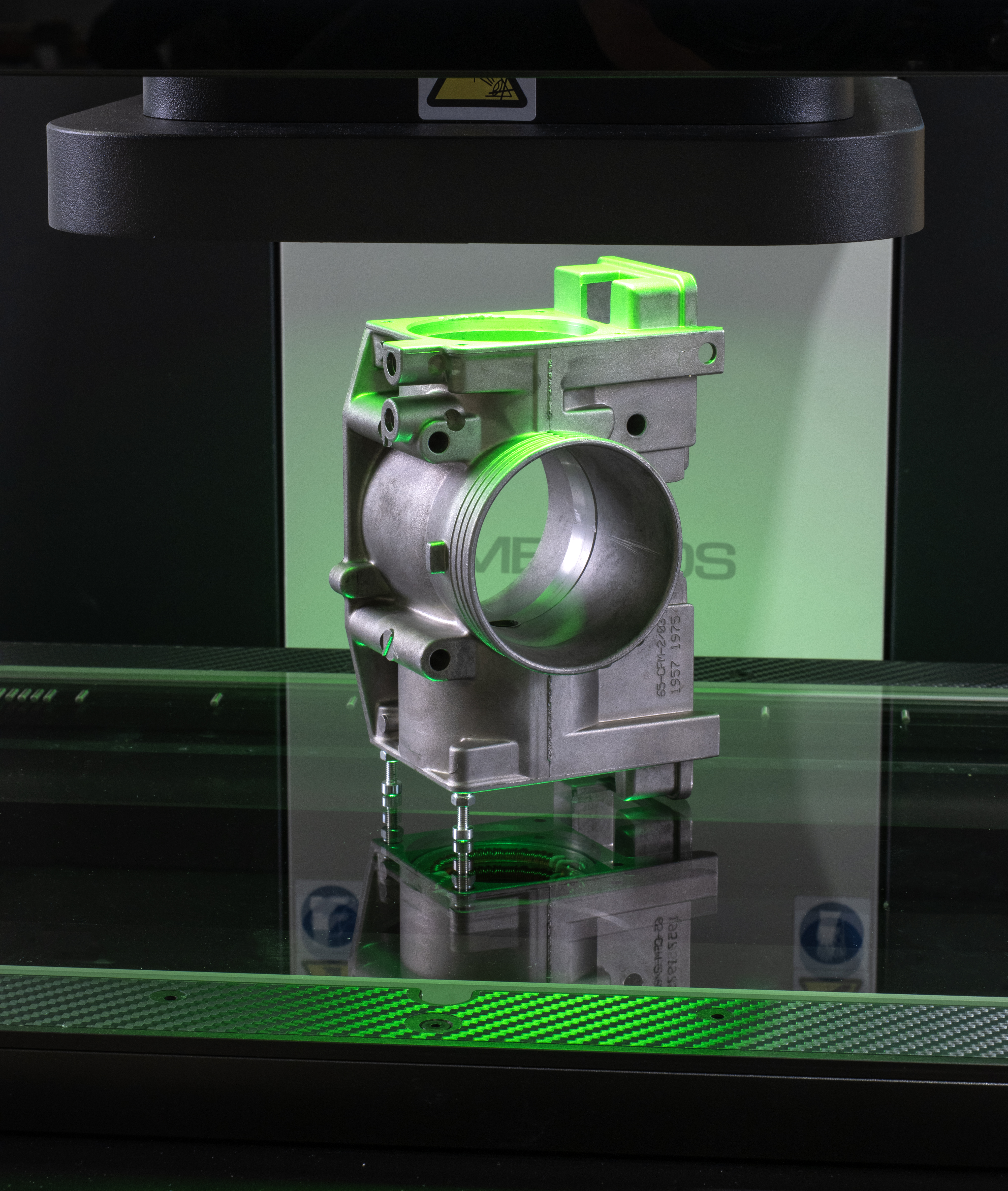

Přístroj automaticky detekuje díly volně položené na měřicí ploše, vyhledá, vyrovná a změří během jediného cyklu. Hlavní HD senzor zajišťuje rychlé snímání celé pracovní oblasti stroje, zatímco senzor s Ultra HD rozlišením umožňuje přesné vyhodnocení detailů v osách X, Y i Z – i u velmi malých elementů. METRIOS 532 tak představuje ideální náhradu profilprojektorů i složitých multisenzorových systémů a zároveň významně zkracuje dobu měření a snižuje náklady na kontrolu kvality.
Intuitivní multi-touch ovládání, automatické načítání programů, funkce Autoplay pro měření v dávkách a možnost offline programování výrazně zjednodušují obsluhu i implementaci do výrobního procesu. Integrovaný step-master, teplotní senzory a pokročilé osmisektorové osvětlení garantují stabilní a opakovatelné výsledky i v náročném provozním prostředí.

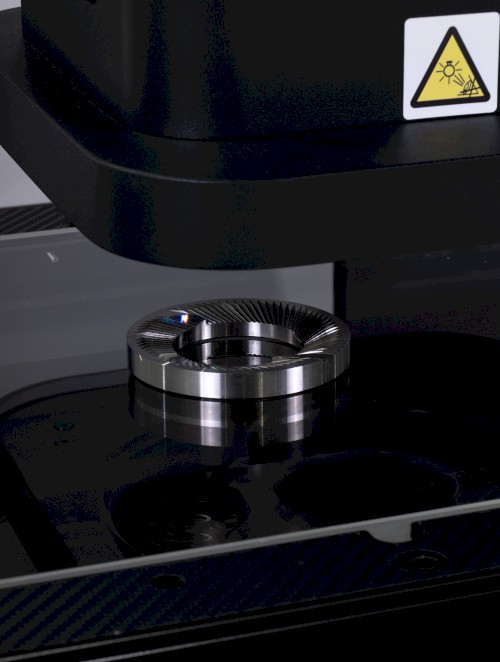

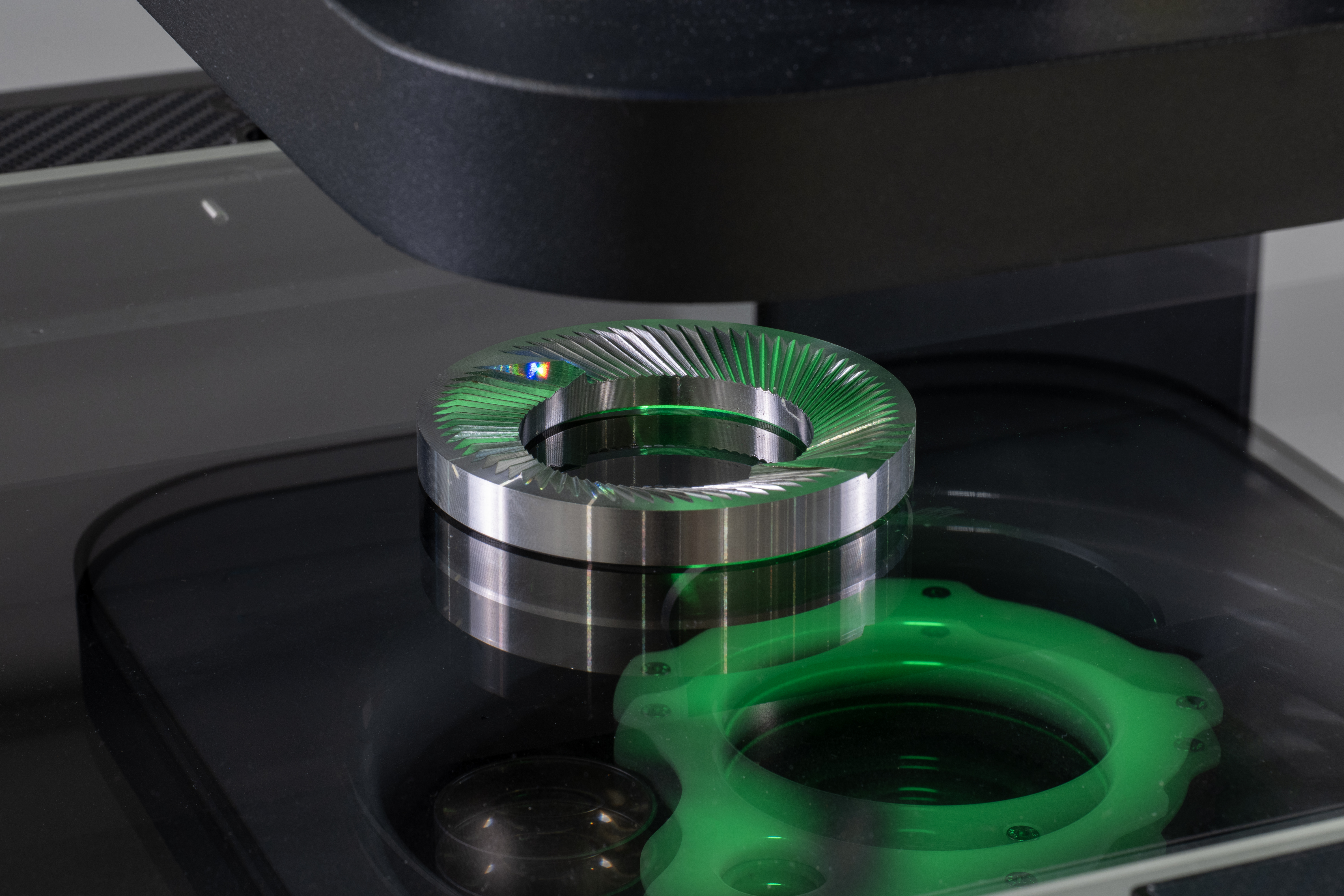

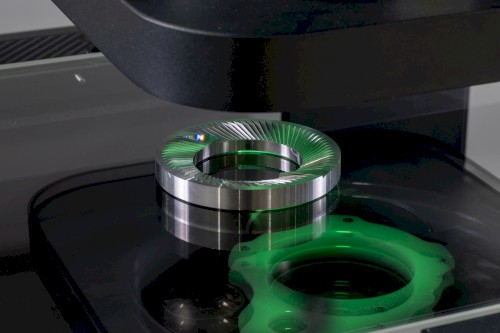

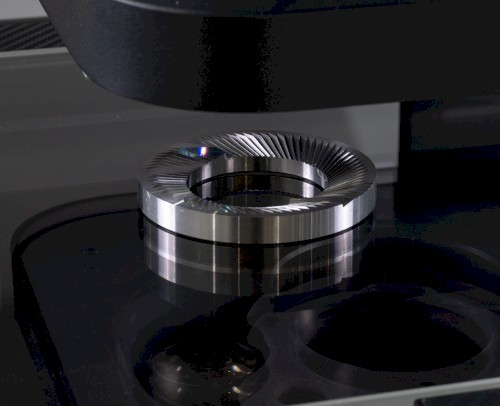

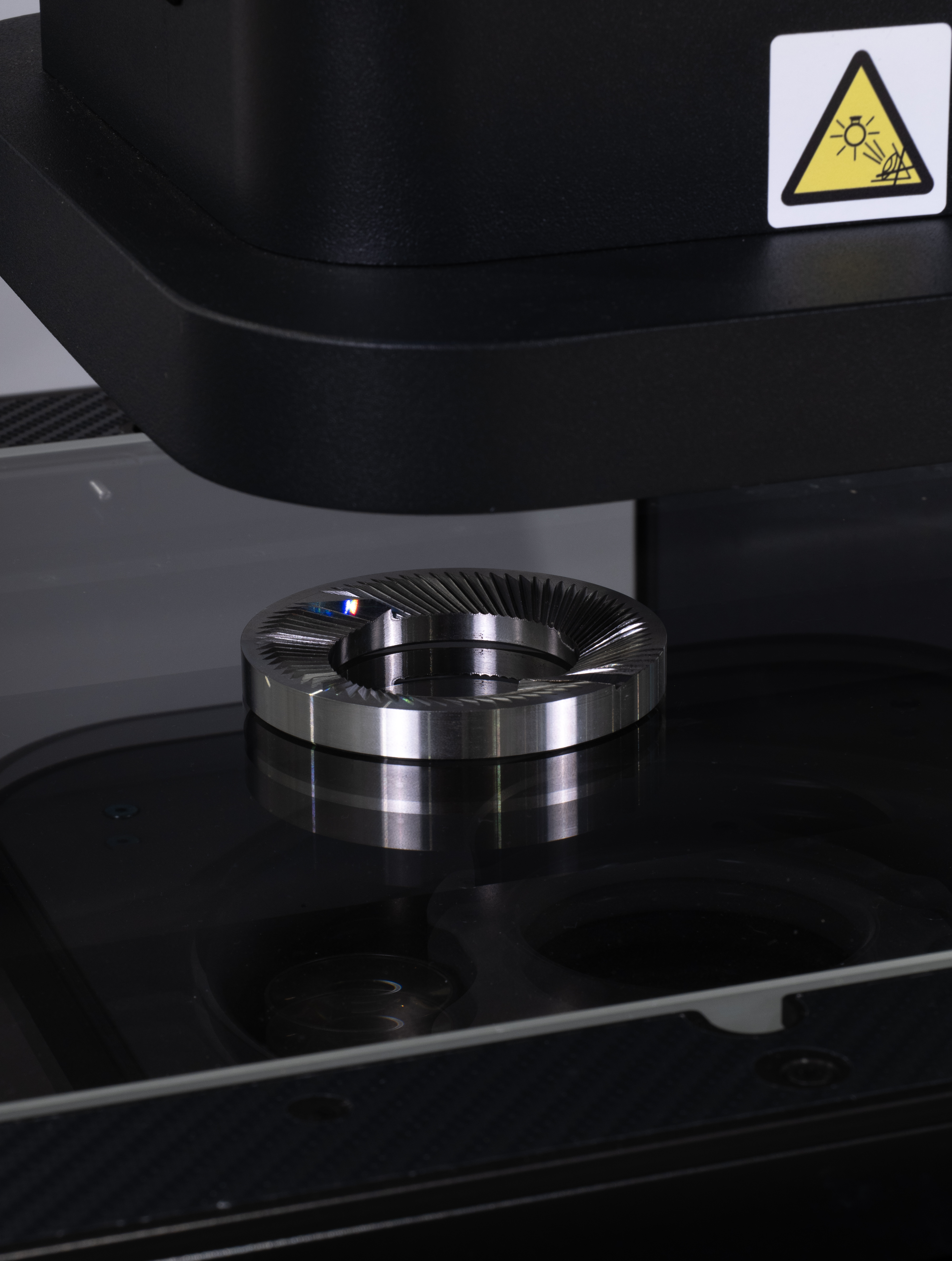

METRIOS 532 je vhodný pro měření výlisků, ozubených kol, pružin, konektorů, mechanických dílů, těsnění, PCB i dalších součástek od malých detailů až po středně velké a vyšší díly. Lze jej snadno integrovat do automatizovaných linek a využít také jako zařízení pro sběr dat a statistickou analýzu výroby.
Novinka v nabídce: METRIOS 532
Hlavní přínosy
- Automatické měření bez nutnosti přesného polohování dílů
- Vysoká rychlost měření a zpracování více dílů najednou
- Multisenzorová technologie (optické měření + detekce detailů v XYZ)
- Intuitivní ovládání přes velkou dotykovou obrazovku
- Stabilní výsledky bez vlivu okolního osvětlení
- Offline programování a export dat (CSV, DFQ, PDF, DXF)
- Možnost integrace do automatizovaných výrobních linek
- Měřicí rozsah (X × Y × Z): 500 × 300 × 200 mm
- Měřicí plocha: cca 500 × 305 mm (435 × 235 mm pokryto všemi senzory)
- Max. výška měřeného dílu: 200 mm
- Max. zatížení měřicího stolu: 20 kg
- Rozlišení os X–Y–Z: 0,0001 mm
Snímací a optický systém
- Hlavní kamera: HD senzor / Sekundární kamera: Ultra HD senzor
- Záběr kamery: 47 × 47 mm / 3 × 2 mm (detailní snímání)
- Opakovatelnost v záběru kamery (2σ): až 0,2 µm
- Opakovatelnost v celé ploše (X/Y): cca 2,5 µm
- Přesnost měření (2σ): (2,5 + 0,01 L [mm]) µm
Osvětlení a stabilita

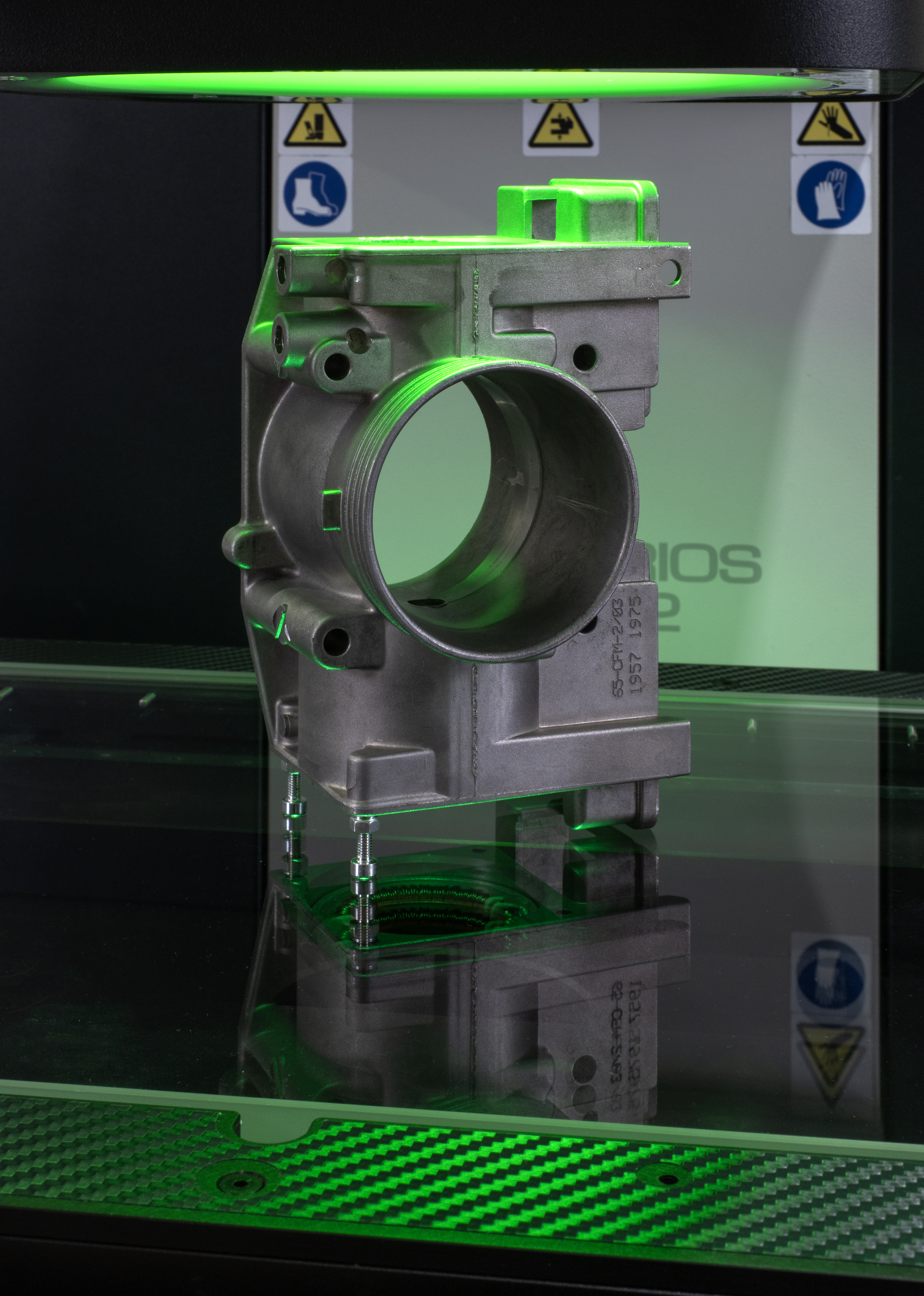

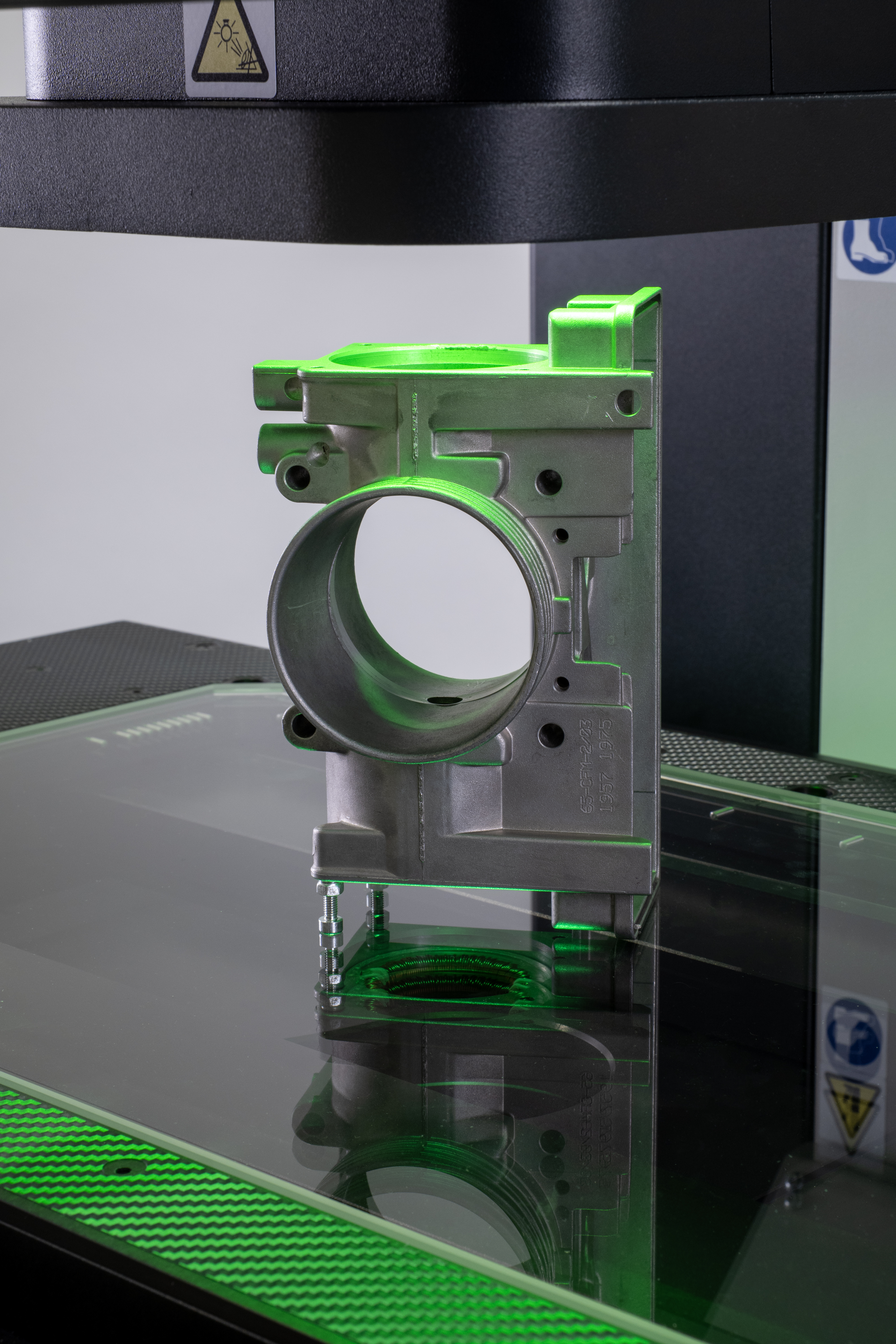

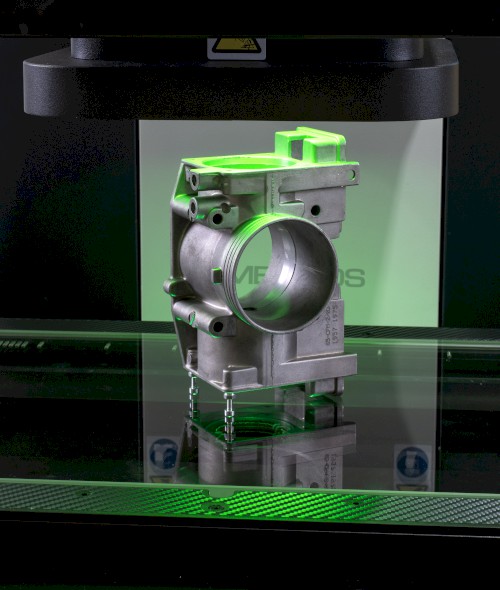

- Telecentrické zelené LED spodní osvětlení

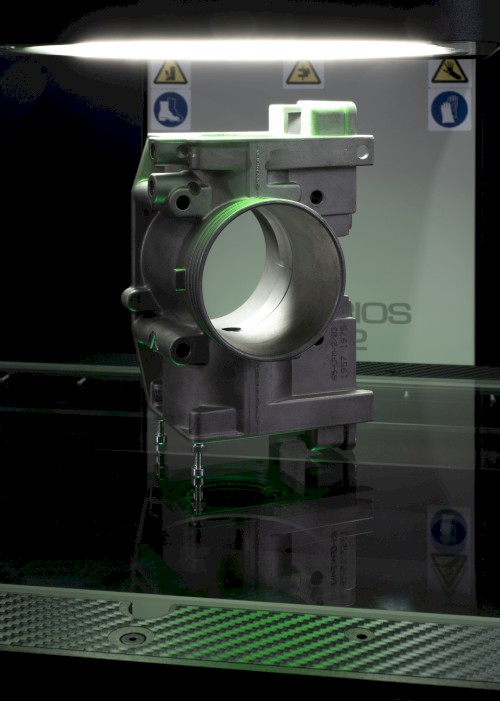

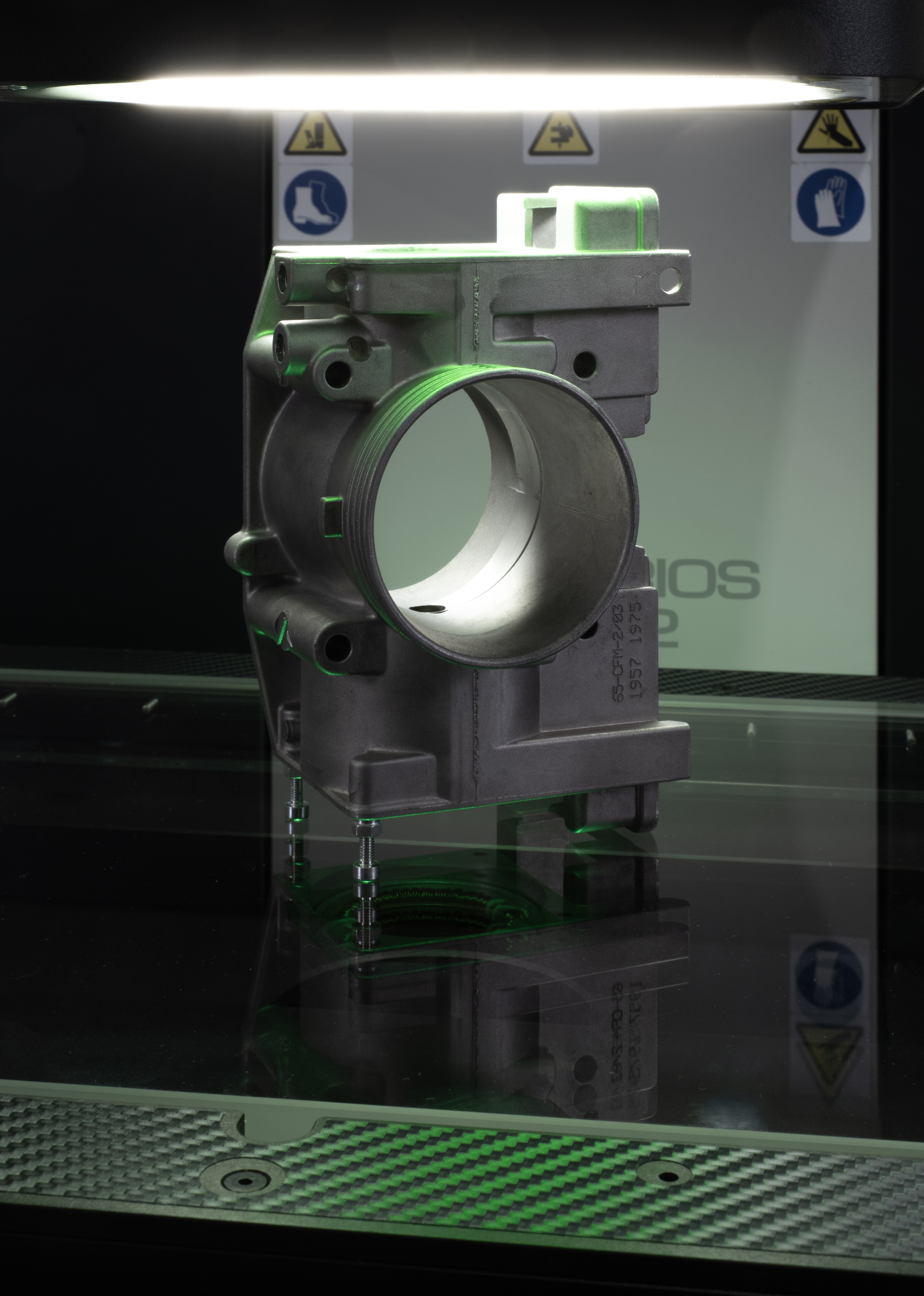

- Horní bílé a zelené osvětlení

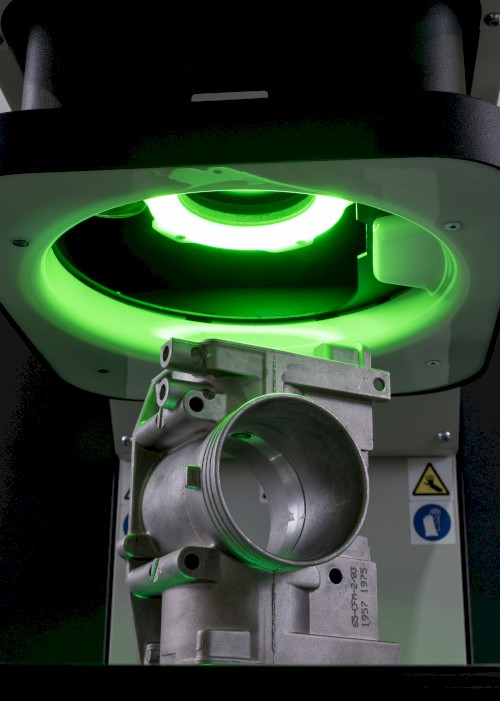

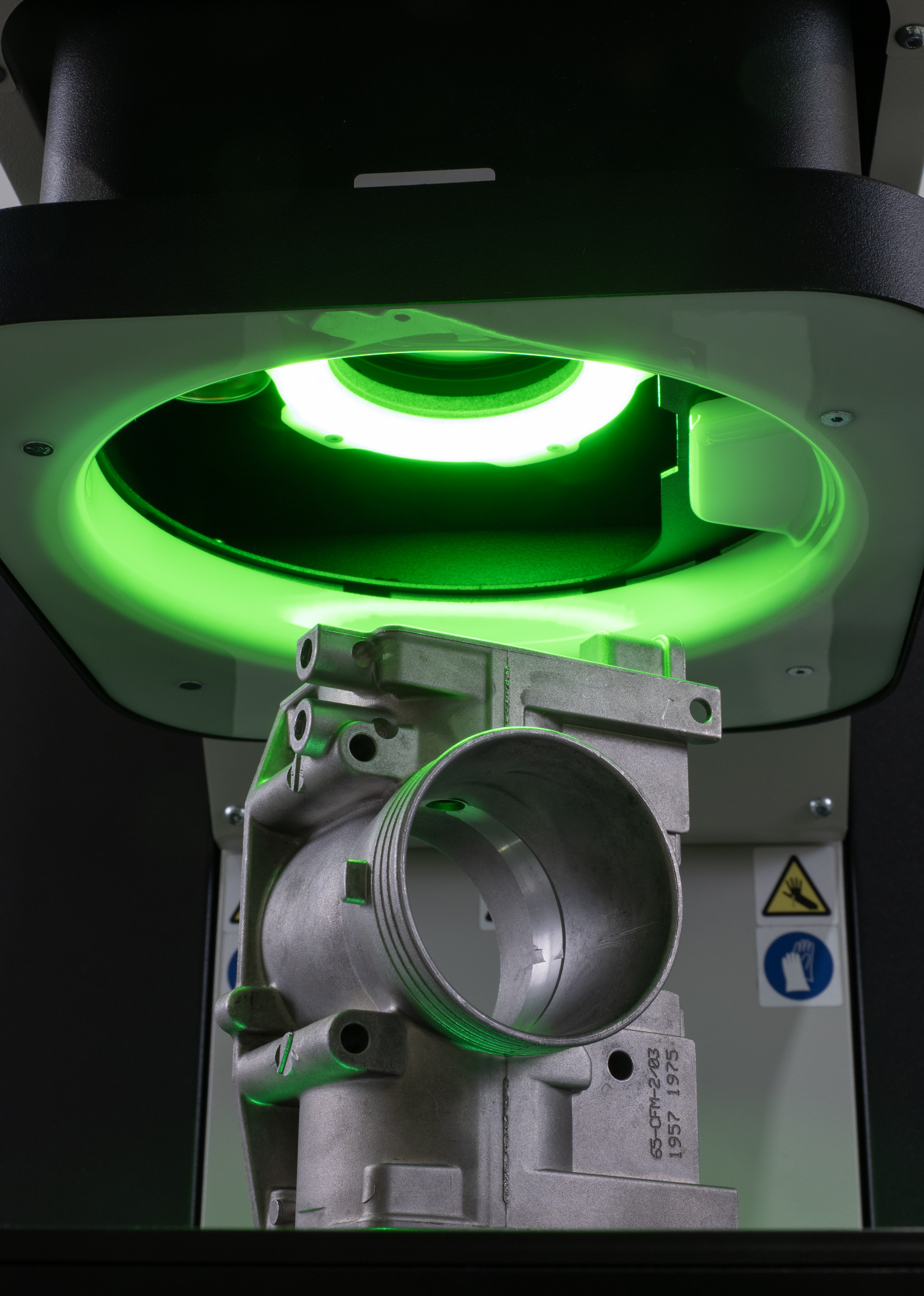

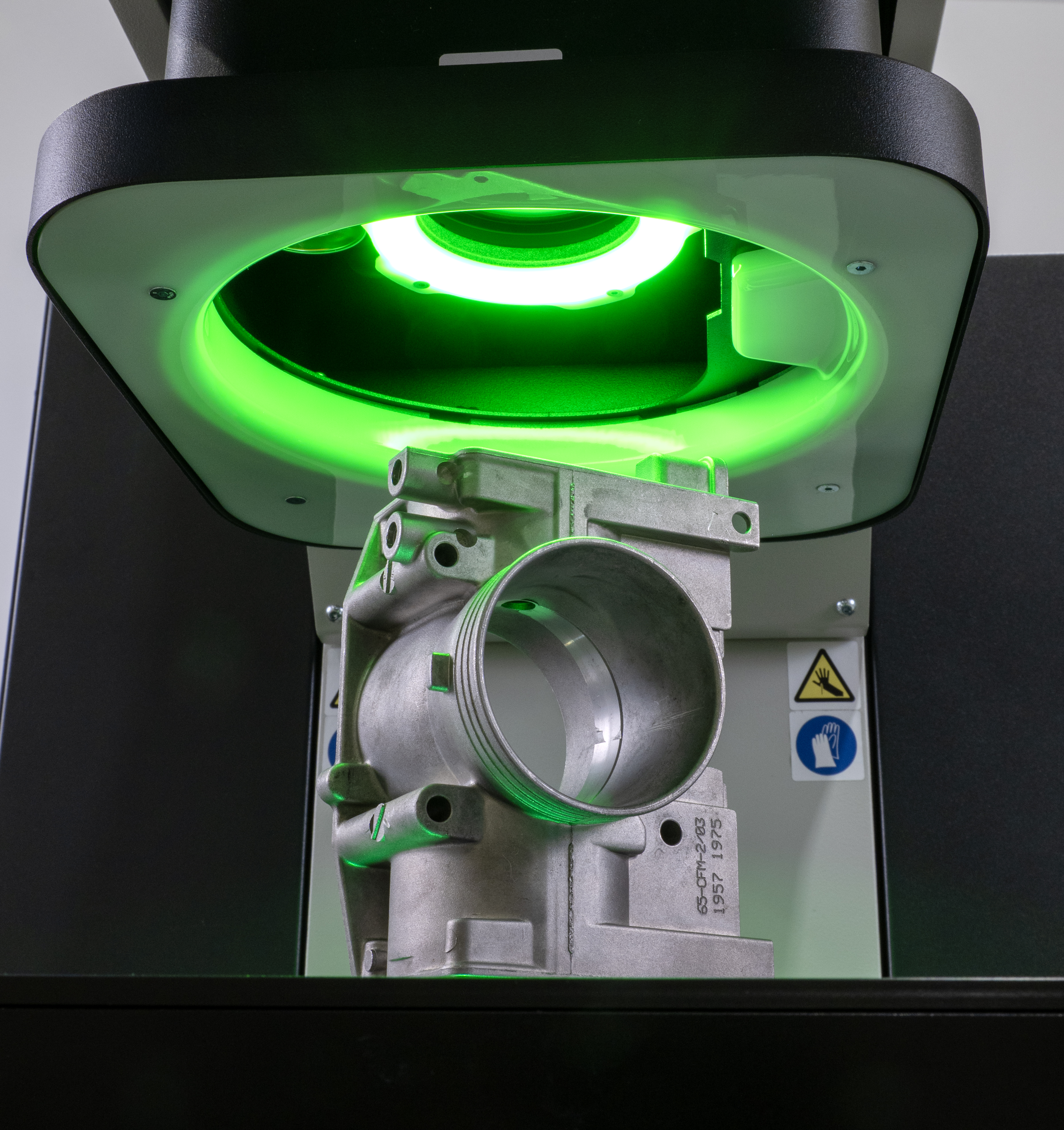

- Motorizovaný světelný prstenec (Light Dome) se stíněním proti okolnímu světlu
- 8 nezávislých sektorů osvětlení řízených podle orientace dílu
Provozní podmínky
- Provozní teplota: +10 až +45 °C
- Integrovaný step-master a teplotní senzory pro stabilní měření
Funkce a software
- Automatické rozpoznání součástek a měřicích programů
- Autoplay pro měření výrobních dávek
- Porovnání detekovaného profilu s DXF a export do DXF
- OCR (čtení textů a sériových čísel)
- Sub-Part Search – vyhledávání detailů na dílu
- Automatický trend měření a statistická analýza
- Export dat: CSV, DFQ, PDF, DXF
Médiá
Technická špecifikácia
Parametry produktu
| Měřicí rozsah |
Měřicí rozsah
500 x 300 x 200 |
| Jednotka |
Jednotka
mm |
| Přesnost (mikrometry) |
Přesnost (mikrometry)
3,5+0,01L |
| Opakovatelnost (mikrometry) |
Opakovatelnost (mikrometry)
2,5 |
