Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

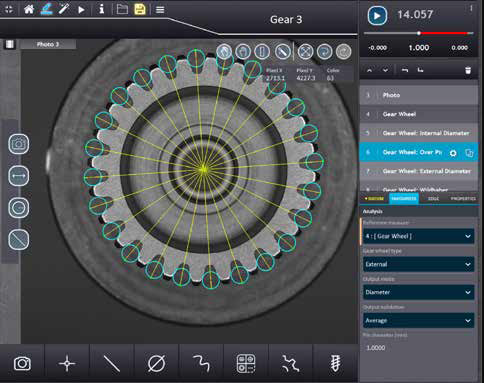

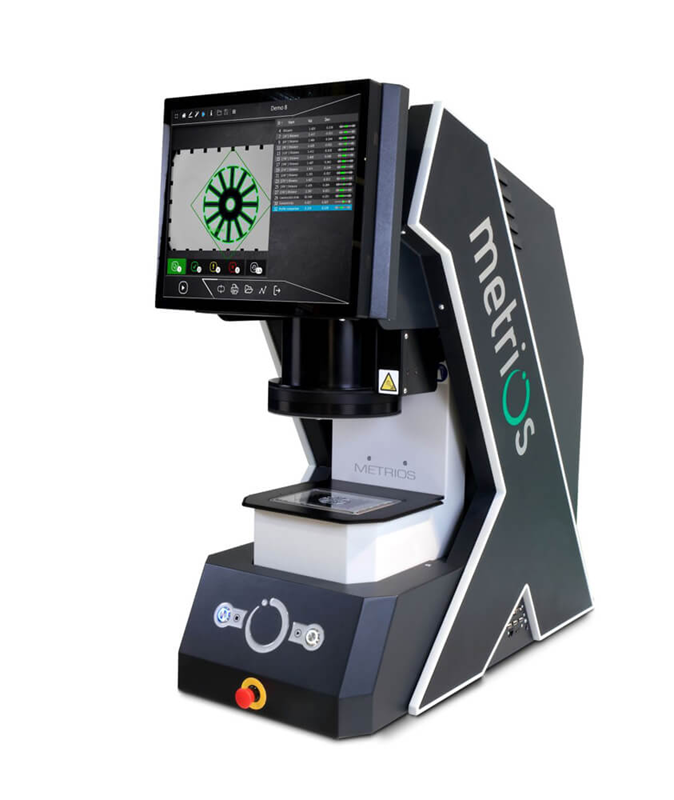

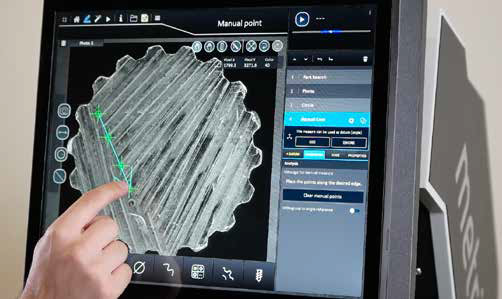

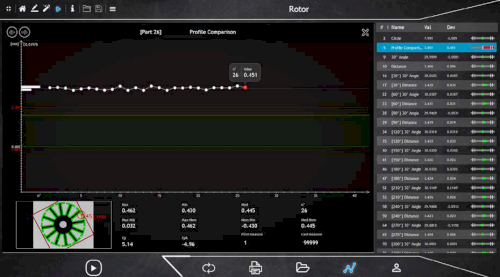

MM3.02 Metrios HD je vysoce přesný digitální optický měřicí systém navržený pro kontrolu mikrosoučástek a detailních komponent s maximální stabilitou a rozlišením. Díky kompaktnímu měřicímu poli 23 × 23 mm a vertikálnímu zdvihu 100 mm umožňuje přesné bezkontaktní měření i velmi malých a složitých dílů přímo ve výrobním prostředí. Automatické rozpoznání součástky, pokročilá detekce hran a inteligentní osvětlení zajišťují rychlé, objektivní a opakovatelné výsledky bez vlivu obsluhy.
Systém využívá Ultra HD kameru, telecentrické LED osvětlení a motorizovaný světelný prstenec s vícesektorovým řízením, který eliminuje vliv okolního světla a optimalizuje kontrast měřených profilů. Integrovaný step-master a teplotní senzory zajišťují stabilitu měření i při kolísání provozních podmínek.

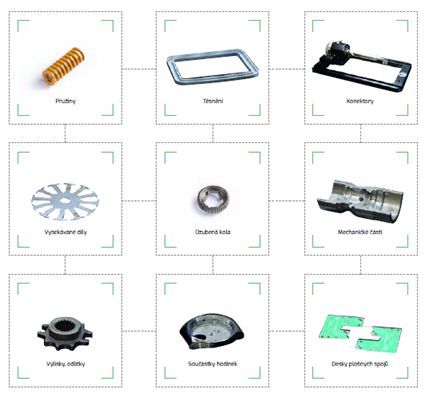

Metrios HD je ideální pro aplikace v mikromechanice, výrobě hodinek, zdravotnických komponent, přesné mechanice a dalších oborech, kde je klíčová extrémní přesnost, vysoké rozlišení a rychlá automatizovaná kontrola malých detailů.
Metrios - digitální profil projektor - KUBOUŠEK
Technické parametry:
Měřicí rozsah / plocha: 23 × 23 mm
Vertikální zdvih (osa Z): 100 mm
Přesnost měření (2σ): (2,5 + 0,01 L [mm]) µm
Opakovatelnost (2σ): 1,5 µm (v záběru kamery)
Rozlišení os X–Y–Z: 0,0001 mm
Typ měření: bezkontaktní optické, automatické i manuální
Osvětlení: telecentrické LED + horní osvětlení + motorizovaný Light Dome
Provozní teplota: +10 až +45 °C
Maximální zatížení měřicí plochy: 5 kg
