Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

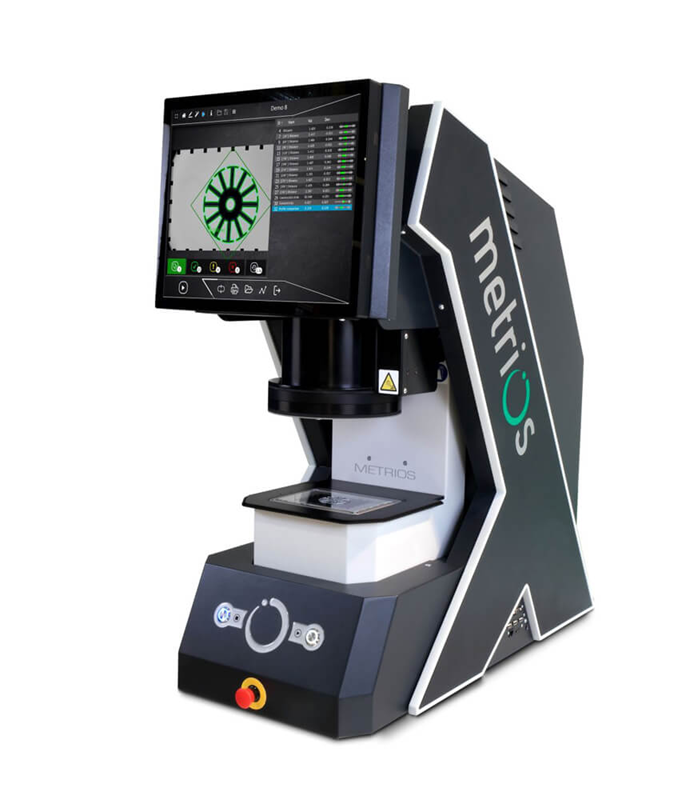

Metrios MM3.01 je automatický digitální profilprojektor určený pro rychlou a přesnou kontrolu rozměrů přímo ve výrobě. Představuje moderní náhradu klasického profilprojektoru – bez nutnosti složitého nastavování, s automatickým rozpoznáním dílu a měřením stiskem jediného tlačítka. Díky intuitivnímu dotykovému ovládání, vysokému rozlišení a pokročilému systému osvětlení zajišťuje objektivní, opakovatelné a stabilní výsledky i mimo metrologickou laboratoř.

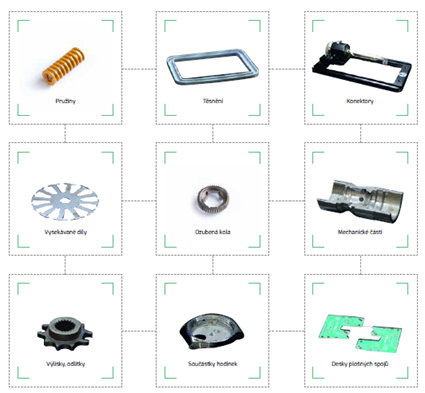

Je ideální řešení pro výrobní kontrolu výlisků, výseků, těsnění, pružin, ozubených kol, mechanických dílů či desek plošných spojů – všude tam, kde je klíčová rychlost, jednoduchost obsluhy a stabilita měření.
Metrios - digitální profil projektor - KUBOUŠEK
Funkce a software

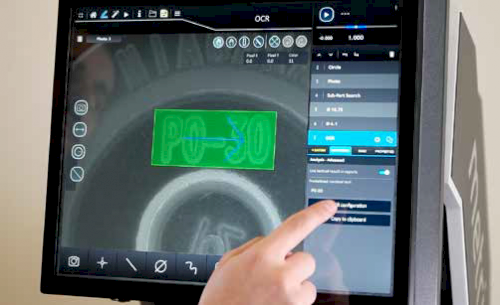

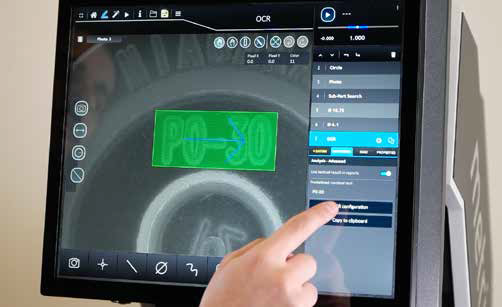

Automatické rozpoznání dílu a spuštění programu
Funkce Auto-play pro dávkové měření
Integrovaný step-master a teplotní senzory
Funkce Eagle Eye pro maximální opakovatelnost

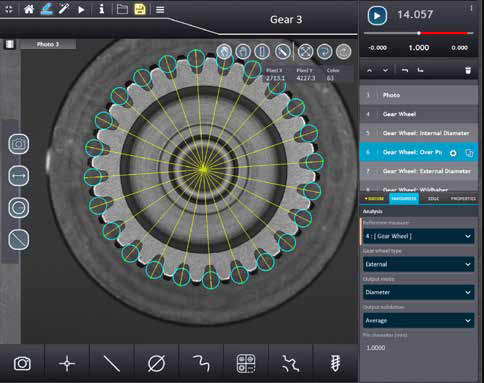

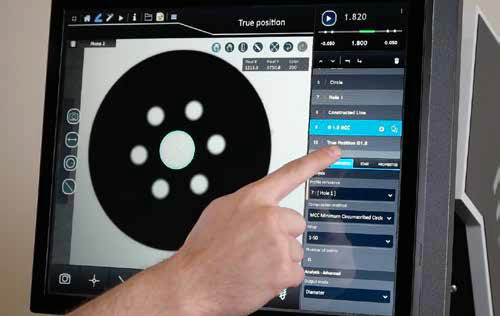

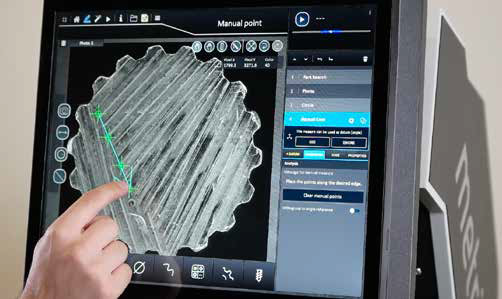

Manuální i automatické měření

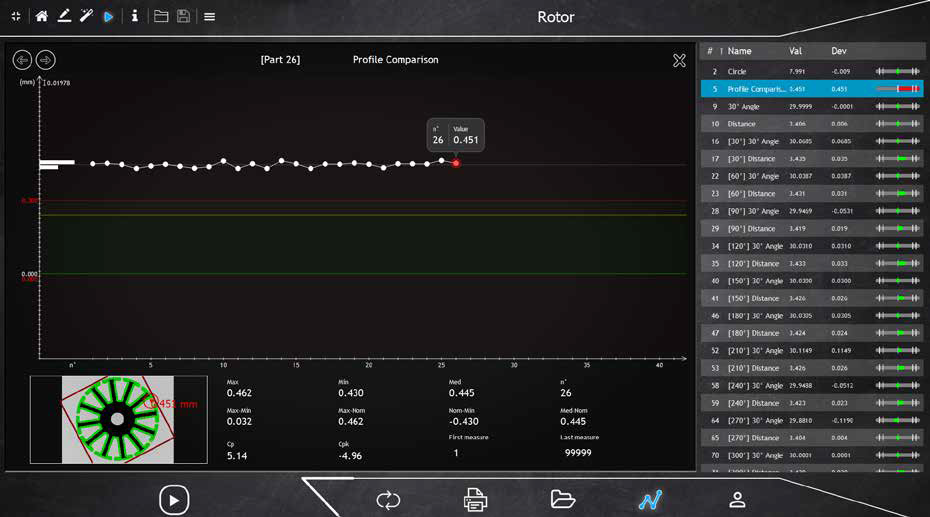

Porovnání s DXF, export DXF

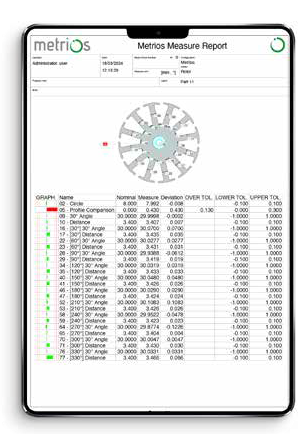

Export dat (CSV, Q-DAS)
Možnost integrace do výroby (ProfiNet / ProfiBus)
Základní parametry
Měřicí rozsah (X × Y ): 95 x 65 mm
Max. výška měřeného dílu: 100 mm
Max. zatížení měřicího stolu: 5 kg
Rozlišení os X–Y: 0,0001 mm
Snímací a optický systém
Opakovatelnost záběru kamery: 2 µm
Opakovatelnost v celé ploše (X/Y): cca 2 µm
Přesnost měření (2σ): (5 + 0,01 L [mm]) µm
Osvětlení a stabilita
Telecentrické zelené LED spodní (prosvětlovací) světlo
Horní zelené LED osvětlení v optice
Motorizovaný světelný prstenec (Light Dome)
8 nezávislých sektorů řízených dle orientace dílu
Odstínění od okolního světla
Provozní podmínky
