Popis
Měřicí přístroj včetně služeb uvedení do provozu, zaškolení obsluhy a kalibrace přístroje.

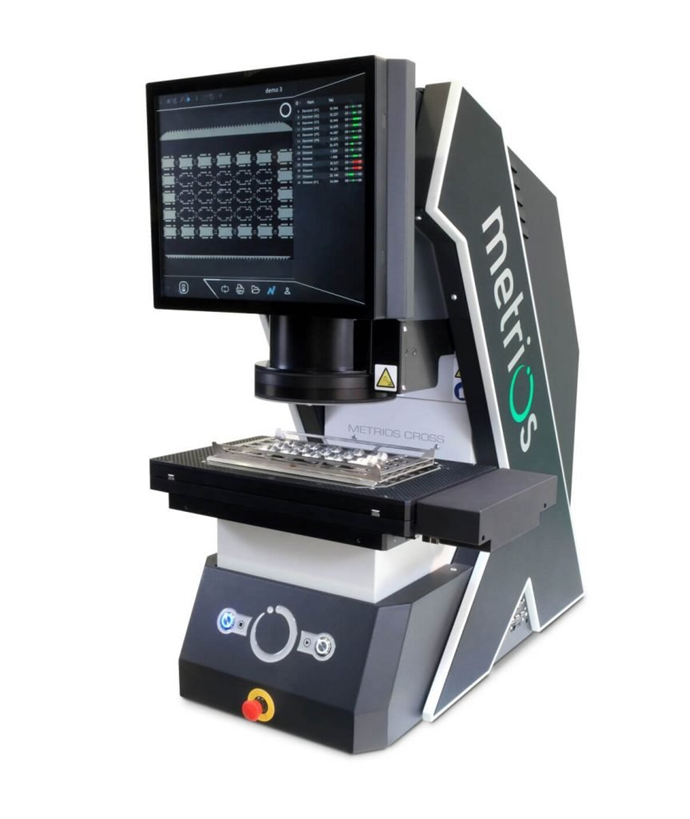

MM3.06 Metrios Cross je automatický digitální optický měřicí systém s velkou měřicí plochou 265 × 200 mm, určený pro rychlou kontrolu středních a větších dílů nebo více součástek současně. Představuje moderní evoluci klasického profilprojektoru s plně automatickým vyhledáním, orientací a měřením dílů bez nutnosti upínání či přesného polohování. Stačí díly volně umístit na měřicí plochu a spustit měřicí cyklus.

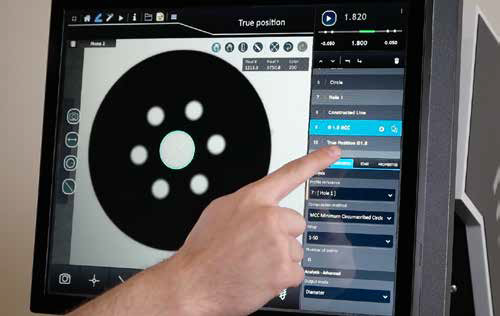

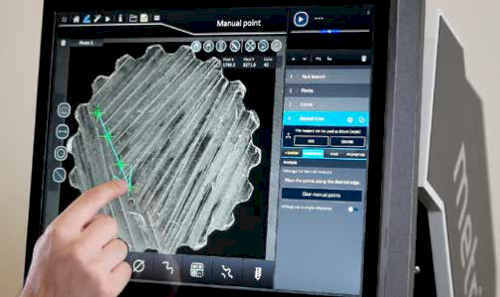

Díky pokročilému systému osvětlení, inteligentní detekci hran a automatickému rozpoznání součástí zajišťuje Metrios Cross stabilní, objektivní a opakovatelné výsledky přímo ve výrobě. Funkce dávkového měření, automatické načtení programu a možnost integrace do výrobních linek výrazně zkracují čas kontroly a snižují vliv lidské chyby.

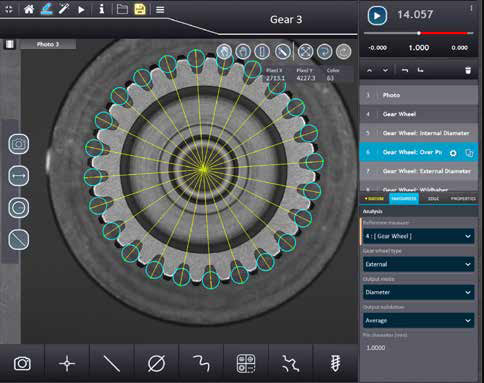

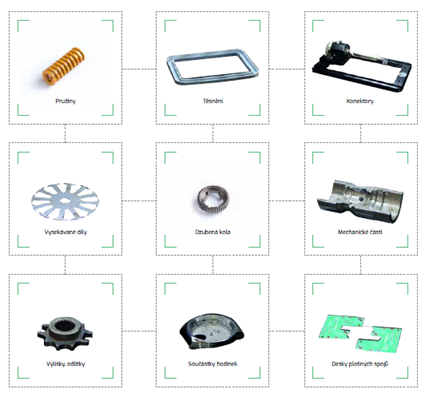

Metrios Cross je ideální pro kontrolu výlisků, výseků, těsnění, pružin, ozubených kol, obráběných a lisovaných dílů, zejména tam, kde je požadováno rychlé dávkové měření většího množství součástí v jednom cyklu s vysokou produktivitou a minimální obsluhou.
Metrios - digitální profil projektor - KUBOUŠEK
Technické parametry:
Měřicí plocha: 265 × 200 mm
Vertikální zdvih (osa Z): 80 mm
Přesnost měření (2σ) v záběru kamery: (5 + 0,01 L [mm]) µm (2)
Přesnost měření (2σ) v celé měřicí ploše (X/Y): (7 + 0,01 L [mm]) µm (3)
Opakovatelnost (2σ): 2 µm (v záběru kamery), 3 µm (X/Y)
Rozlišení os X–Y–Z: 0,0001 mm
Max. zatížení měřicí plochy: 3 kg
Osvětlení: telecentrické LED spodní osvětlení, horní osvětlení a motorizovaný světelný prstenec (Light Dome) s vícesektorovým řízením
Provozní teplota: +10 až +45 °C
