Meracie 3D rameno Tomelleri SPACE 2.5 TUBO - 6 osí (SPT6025)

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

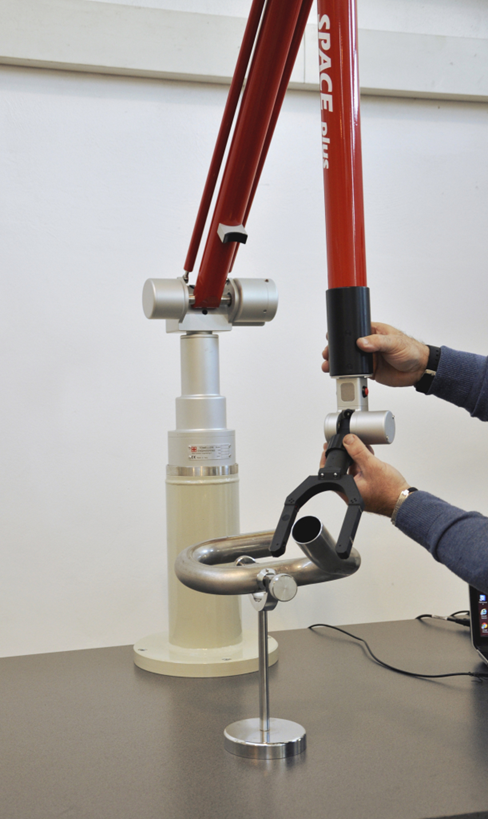

Měřicí 3D rameno Tomelleri SPACE 2.5 TUBO – 6 os je specializovaný přenosný souřadnicový měřicí systém určený pro přesnou kontrolu trubek, potrubních sestav a složitých ohýbaných profilů. Vychází z osvědčené konstrukce řady SPACE, kterou rozšiřuje o pokročilou technologii laserových vidlic (Laser Forks) a dedikovaný software pro měření potrubí.

Systém umožňuje rychlé a vysoce přesné měření přímých úseků, poloměrů ohybů i složitých 3D geometrií včetně vícenásobných ohybů nebo trubek s proměnným průměrem. Je tak ideálním řešením pro výrobní kontrolu i zpětnou analýzu potrubních dílů.

Díky mechanicky vyvážené konstrukci s dvojitým pružinovým systémem je rameno lehké, stabilní a snadno ovladatelné. Zařízení lze flexibilně používat na pracovním stole, stativu nebo přímo ve výrobním procesu.

Měřicí ramena TOMELLERI - ideální pro rychlou a přesnou kontrolu

Technické parametry

• Model: SPACE 2.5 TUBO – 6 os
• Měřicí rozsah: 2500 mm
• Objemová přesnost (laserová vidlice): 0,063 mm
• Přesnost bodu (dotyková sonda): 0,036 mm
• Opakovatelnost: 0,028 mm
• Počet os: 6
• Hmotnost: cca 8,4 kg
• Technologie měření: Laser Fork + dotyková sonda
• Software: Tomelleri TUBO (pro měření potrubí)
• Napájení: 100–240 V / 50–60 Hz
• Krytí: IP54

Hlavní vlastnosti a výhody

• Specializované řešení pro měření trubek a potrubních systémů
• Technologie laserových vidlic pro rychlé bezkontaktní měření
• Kombinace kontaktního a bezkontaktního snímání
• Větší měřicí rozsah (2,5 m) pro středně velké díly
• Mechanicky vyvážené rameno pro plynulý a přesný pohyb
• Automatická identifikace sondy a rychlá výměna příslušenství
• Možnost přímého napojení na CNC ohýbačky
• Kompenzace pružnosti materiálu (spring-back)

Možnosti využití

• Kontrola ohýbaných trubek a potrubních systémů
• Měření poloměrů ohybů a délek přímých částí
• Analýza složitých 3D geometrií potrubí
• Korekce CNC programů pro ohýbání trubek
• Reverse engineering potrubních dílů
• Kontrola svařovaných konstrukcí
