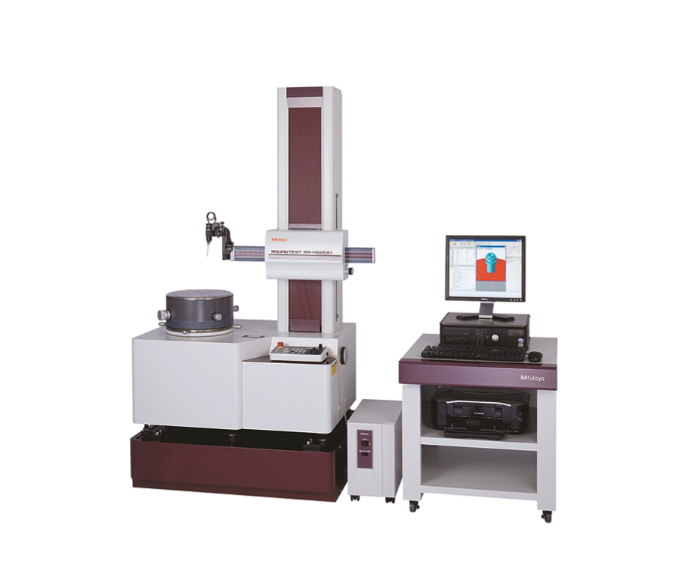

Kruhomer Roundtest RA-H5200AH s vysokým stĺpom Z = 550mm (211-532D)
Popis

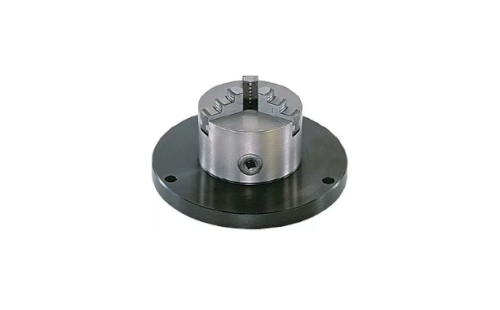

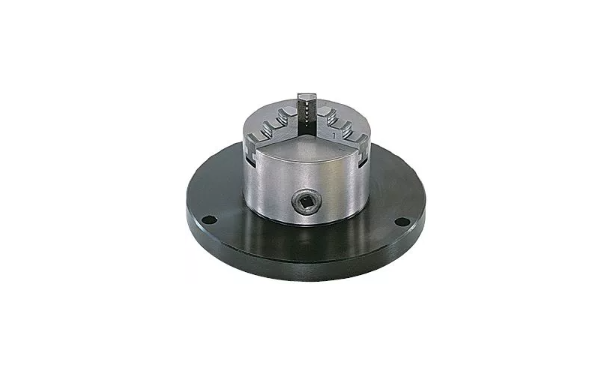

Do 31.12.2026 sklíčidla 211-032, 211-031 a 211-014 zdarma !!!
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Vysoce přesné systémy pro měření tvarů vyvíjené pro kombinaci nejvyšší přesnosti s vysokou manévrovatelností a analytickými možnostmi.
Kruhoměry Roundtest RA-H5200 nabízí následující výhody:
- Integrovaný antivibrační systém pomáhá měření s nejlepšími možnými podmínkami.
- Velký rozsah měření a hmotnost zatížení.

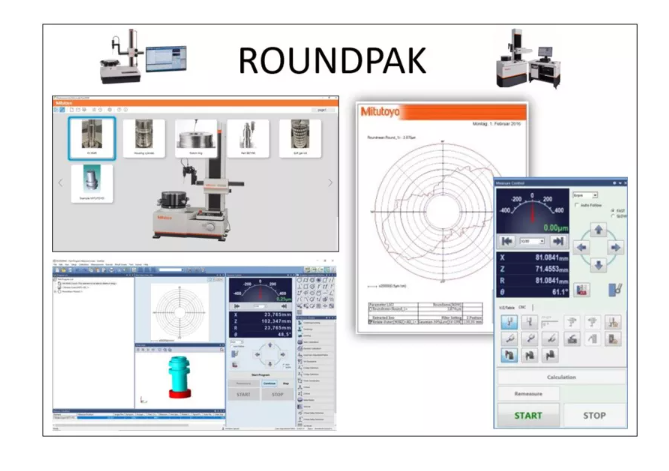

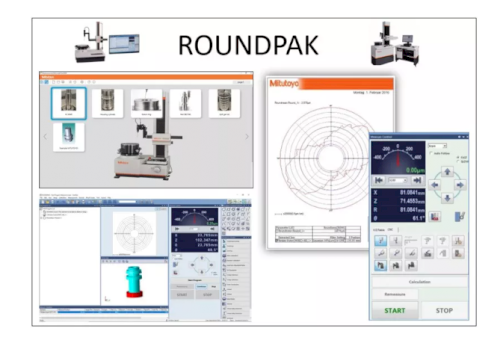

- Uživatelsky přívětivý software ROUNDPAK, jednoduchý a přehledný na obsluhu a poskytující široký rozsah parametrů.
- SW ROUNDPAK se také vyznačuje snadným programováním a jednoduchými funkcemi měření.

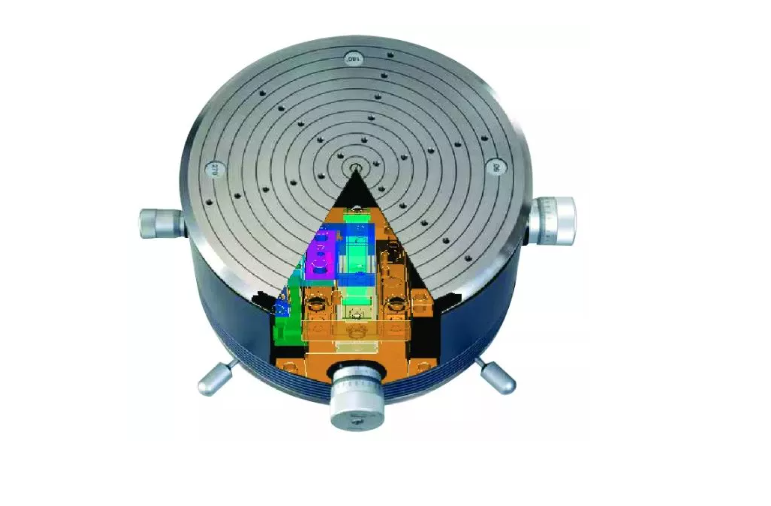

- A.A.T. (Automaticky Nastavitelný Stůl) umožňuje plně automatické centrování a nivelování.

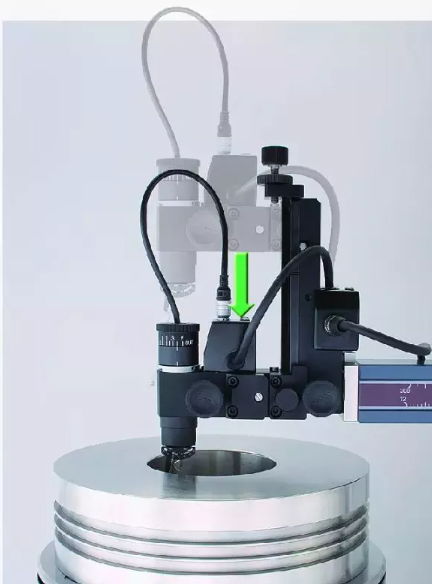

- K dispozici je také auto-řídící funkce pro snadné a rychlé vycentrování měřeného dílu.
| Model: | RA-H5 200AH |
| Palcové-Metrické: | Metrické |
| Otočný stůl: | |
| Nastavení centrování/nivelování 1*: | AAT |
| Přesnost otáčení: | Radiální: |
| (0,02+0,00035H) µm | |
| H = výška měření od povrchu otočného stolu (mm) | |
| Axiální: | |
| (0,02+0,00035X) µm | |
| X = radiální vzdálenost od středu (mm) | |
| Rychlost otáčení: | 2, 4, 6, 10 ot./min. |
| Auto-centrování: 20 ot./min. | |
| Svislý posuv: | 550 mm |
| Max. ø měření: | 400 mm |
| Max. ø měření: | 400 mm |
| Max. průměr snímání: | 400 mm |
| Max. ø měř. dílu: | 680 mm |
| Max. zatížení otoč. stolu | 65 |
| [kg]: | |
| Max. zatížení ot. stolu: | 65 kg kg |
| Rozsah centrování: | ±5 mm |
| Rozsah nivelování: | ±1° |
| Vertikální sloup: | |
| Max. výška snímání: | AS: 350 mm |
| AH: 550 mm | |
| od vrchní roviny ot. stolu | |
| Max. hloubka snímání: | 85 mm (min. vnitř.pr.: ø32 mm) |
| 50 mm (min. vnitř.pr.: ø7 mm) | |
| Přímost: | AS / AH : 0.05 µm / 100 mm |
| AS : 0.14 µm / 350 mm | |
| AH : 0.2 µm / 550 mm | |
| Rovnoběžnost se středem otáčení: | AS : 0.2 µm / 350 mm |
| AH : 0.32 µm / 550 mm | |
| Horizontální osa: | |
| Přímost: | 0.4 µm / 200 mm |
| Kolmost ke středu otáčení: | 0.5 µm / 200 mm |
| Software: | |
ROUNDPAK | |
| FORMTRACEPAK-AP | |
| (vol. příslušenství pro snímací jednotky drsnosti) | |
| Volitelné příslušenství: | Další volitelná a standardní příslušenství jsou uvedena na následujících stránkách věnovaných příslušenství a dotekům |
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
400 |
| Průměr |
Průměr
680 |
| Svislý posuv |
Svislý posuv
550 |
| Jednotka |
Jednotka
mm |
