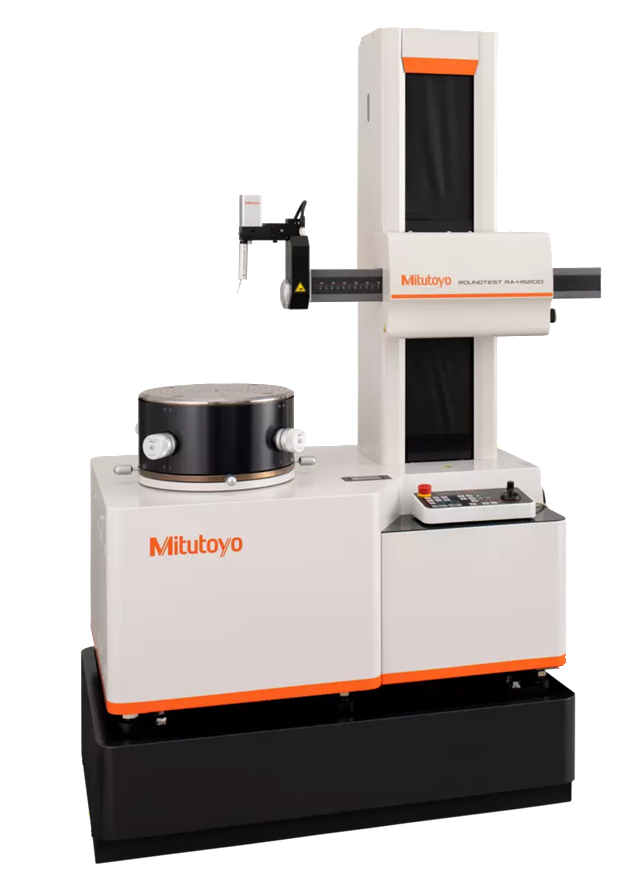

Kruhomer Roundtest Extreme RA-H5200AS PLUS Z = 350mm (211-533-11)
Cenový tip
Popis
Do 31.12.2026 sklíčidla 211-032, 211-031 a 211-014 zdarma !!!
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
CNC měřicí přístroje na měření tvarů, které kombinují vysokou přesnost s automatickým CNC měřením.
Kruhoměry Roundtest Extreme RA-H5200 PLUS nabízí následující výhody:
- Integrovaná antivibrační systém pomáhá měřit při nejlepších možných podmínkách měření.
- Výrazně zvyšují produktivitu a efektivitu měření.
- Automatická orientace ovládání pro jednotku snímače, která umožňuje tomuto systému automatické provádění vysoko-rychlostního, operátorsky snadného měření.
- Uživatelsky přívětivý software ROUNDPAK, jednoduchý a přehledný na obsluhu a poskytující široký rozsah parametrů.
- Software ROUNDPAK se také vyznačuje snadným programováním a jednoduchými funkcemi měření.
- A.A.T. (Automatic Adjustment Table - Automaticky Nastavitelný Stůl) umožňuje plně automatické centrování a nivelování.
| Model: | RA-H5200AS PLUS |
| Palcové-Metrické: | Metrické |
| Otočný stůl: | |
| Nastavení centrování/nivelování 1*: | AAT |
| Přesnost otáčení: | Radiální: |
| (0,02+0,0006H) µm | |
| H = výška měření od povrchu otočného stolu (mm) | |
| Axialní: | |
| (0,02+0,0006X) µm | |
| X = radiální vzdálenost od středu (mm) | |
| Rychlost otáčení: | 2; 4; 6; 10 ot./min. |
| Auto-centrování: 20 ot./min. | |
| Svislý posuv: | 350 mm |
| Max. ø měření: | 356 mm |
| Max. ø měř. dílu: | 680 mm |
| Max. zatížení ot. stolu: | 80 kg bez auto-centrování |
| 65 kg | |
| Rozsah centrování: | ±5 mm |
| Rozsah nivelování: | ±1° |
| Vertikální sloup: | |
| Max. výška snímání: | AS: 350 mm |
| AH: 550 mm | |
| od vrchní roviny otáčivého stolu | |
| Max. hloubka snímání: | 91 mm (minimum ID : ø32 mm) |
| 50 mm (minimum ID : ø7 mm) | |
| Přímost: | AS / AH: 0.05 µm / 100 mm |
| AS: 0.14 µm / 350 mm | |
| AH: 0.2 µm / 550 mm | |
| Rovnoběžnost se středem otáčení: | AS: 0.2 µm / 350 mm |
| AH: 0.32 µm / 550 mm | |
| Horizontální osa: | |
| Přímost: | 0.2 µm / 100 mm |
| 0.3 µm / 300 mm | |
| Kolmost ke středu otáčení: | 0.5 µm / 200 mm |
| Software: | |
ROUNDPAK | |
| FORMTRACEPAK-AP | |
| (vol. příslušenství pro snímací jednotky drsnosti) |
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
356 |
| Průměr |
Průměr
680 |
| Svislý posuv |
Svislý posuv
350 |
| Jednotka |
Jednotka
mm |
