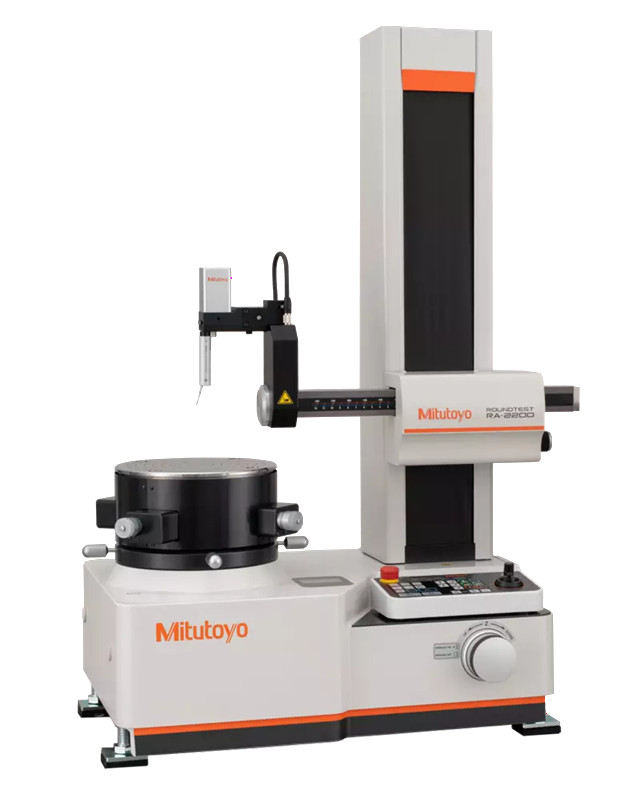

Kruhoměr Extreme RA-2200AH PLUS, Z=500mm (211-518-11)
Cenový tip
Popis
Do 31.12.2026 sklíčidla 211-032, 211-031 a 211-014 zdarma !!!
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání : pristroje@kubousek.cz
Plně automatické CNC přístroje na měření tvarů, které dávají vysoce přesné výsledky.
Kruhoměry Roundtest Extreme RA-2 200 PLUS nabízí následující výhody:
- Obsahují CNC kontrolní měřicí systém s kroky polohování 1°.
- Otáčivý stůl poskytuje vysokou přesnost otáčení (0.02+0.00035H) µm dávající vysokou přesnost analyzovaného tvaru.
- Uživatelsky přívětivý software ROUNDPAK, jednoduchý a přehledný na obsluhu a poskytující široký rozsah parametrů.
- Software ROUNDPAK se také vyznačuje snadným programováním a jednoduchými funkcemi měření.
- A.A.T. (Automatic Adjustment Table - Automaticky Nastavitelný Stůl) umožňuje plně automatické centrování a nivelování.
| Model: | RA-2 200AH PLUS |
| Palcové-Metrické: | Metrické |
| Otočný stůl: | |
| Nastavení centrování/nivelování 1*: | AAT |
| Přesnost otáčení: | Radiální: |
| (0,02+0,00035H) µm | |
| H = výška měření od povrchu otočného stolu (mm) | |
| Axialní: | |
| (0,02+0,00035X) µm | |
| X = radiální vzdálenost od středu (mm) | |
| Rychlost otáčení: | 2; 4; 6; 10 ot./min. |
| Svislý posuv: | 500 mm |
| Max. ø měření: | 256 mm |
| Max. ø měř. dílu: | 580 mm |
| Max. zatížení otoč. stolu | 30 |
| [kg]: | |
| Max. zatížení ot. stolu: | 30 kg |
| Rozsah centrování: | ±3 mm |
| Rozsah nivelování: | ±1° |
| Vertikální sloup: | |
| Max. výška snímání: | AS: 300 mm |
| AH: 500 mm | |
| od vrchní roviny otáčivého stolu | |
| Max. hloubka snímání: | 104 mm (min. vnitř. pr.: ø 32 mm |
| 26 mm (min. vnitř. pr.: ø 12.7 mm) | |
| Přímost: | AS / AH : 0.1 µm / 100 mm |
| AS : 0.15 µm / 300 mm | |
| AH : 0.25 µm / 500 mm | |
| Rovnoběžnost se středem otáčení: | AS: 0.7 µm / 300 mm |
| AH: 1.2 µm / 500 mm | |
| Horizontální osa: | |
| Přímost: | 0.7 µm / 150 mm |
| Kolmost ke středu otáčení: | 1 µm / 150 mm |
| Software: | |
ROUNDPAK | |
| FORMTRACEPAK-AP | |
| (vol. příslušenství pro snímací jednotky drsnosti) | |
| Tiskárna: | Vestavěná thermal tiskárna (volitelná externí tiskárna) |
Médiá
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
256 |
| Průměr |
Průměr
580 |
| Svislý posuv |
Svislý posuv
500 |
| Jednotka |
Jednotka
mm |
