Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

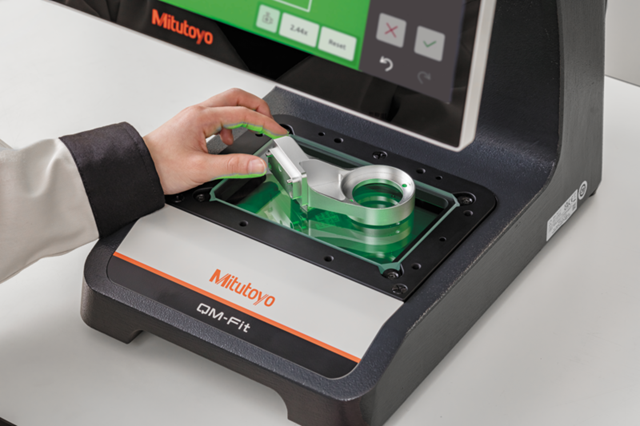

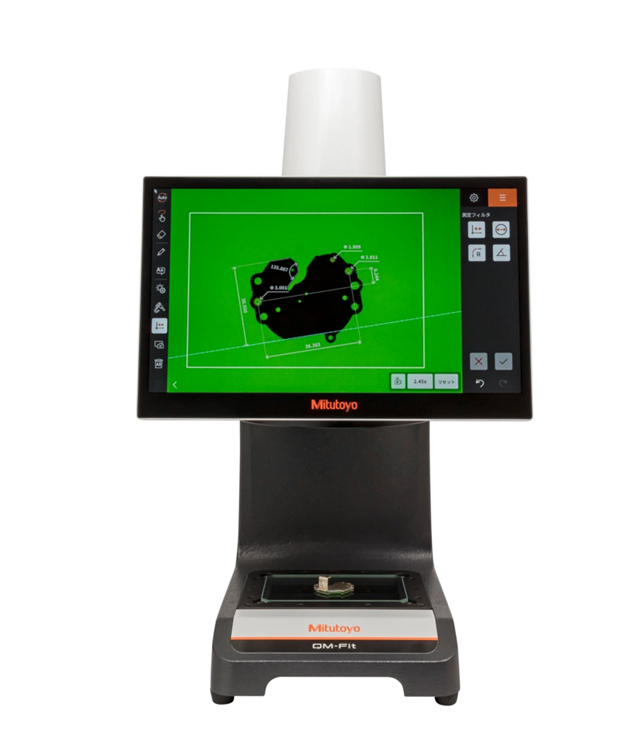

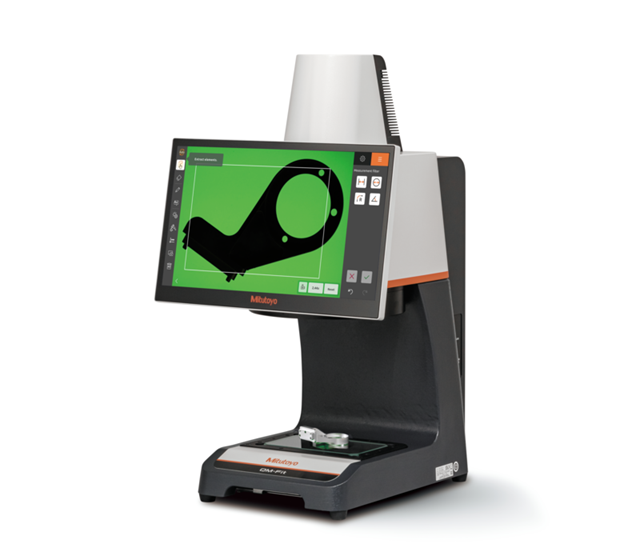

QM-Fit je inteligentní a kompaktní manuální kamerový měřicí systém s intuitivním dotykovým ovládáním. Umožňuje automatické rozpoznávání geometrických prvků na základě CAD dat a zobrazuje výsledky měření přímo jako grafickou vrstvu přes obraz měřeného dílu. Díky tomu je kontrola rychlejší, jednodušší a výrazně efektivnější.
Hlavní vlastnosti

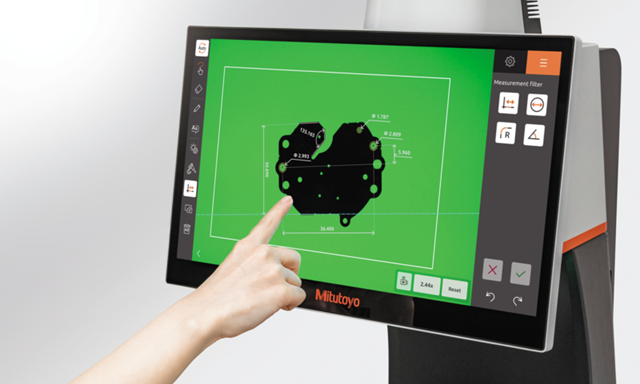

- Intuitivní ovládání prostřednictvím dotykového displeje.

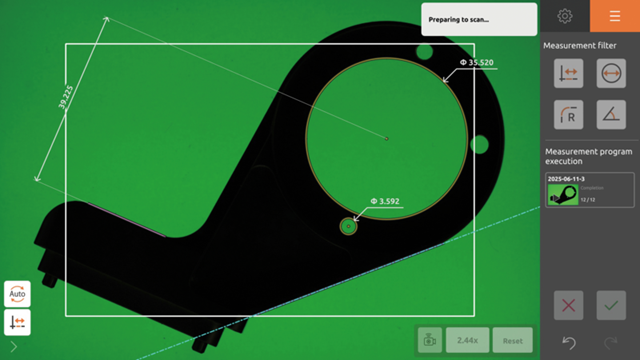

- Okamžité měření s automatickým rozpoznáním geometrie podle CAD dat.

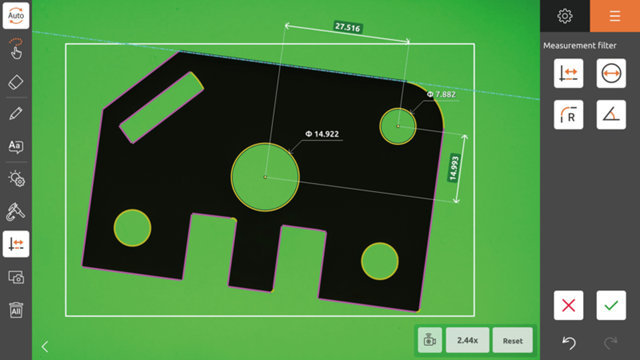

- Zobrazení výsledků měření přímo na obrazu měřeného dílu.
- Vizuální navigace a automatické návrhy usnadňují práci obsluhy, zkracují dobu zaškolení a minimalizují riziko chyb.
- Funkce automatické detekce hran (Edge Snap / „digitální posuvné měřítko“) umožňuje rychlé a přesné měření.
- Přehledná indikace výsledků Vyhovuje / Nevyhovuje (Pass/Fail).
- Funkce ukládání měřicích postupů umožňuje snadné opakování měření.
- Telecentrický objektiv s vysokým rozlišením a 20Mpx barevnou kamerou poskytuje zvětšení až 100×.
- Široké zorné pole 115 × 75 mm.
- Velká hloubka ostrosti 36 mm.
- Garantovaná přesnost ±10 μm s návazností na etalony.
| Parametr | Hodnota |
| Model | QM-Fit |
| Jednotky | Palce / metrické |
| Rozsah měření | 115 × 75 mm |
| Garantovaný rozsah přesnosti | 90 × 60 mm |
| Hloubka ostrosti optického systému | 36 mm |
| Rozlišení | Volitelné: 0,0001 / 0,001 / 0,01 / 0,1 / 1 mm |
| Přesnost | ±10 μm |
| Opakovatelnost | 2σ ≤ 4 μm |
| Obrazový snímač | 20Mpx barevná CMOS kamera |
| Optické zvětšení | 1× až 100× |
| Osvětlení | Prosvětlení: zelená LED |
| | Kruhové osvětlení: 8segmentové bílé LED |
| Rozměry skleněného stolku | 154 × 96 mm |
| Maximální zatížení stolku | 10 kg |
| Displej | 15,6" dotykový monitor |
| Napájení | AC 100–240 V, 50/60 Hz |
| Hmotnost | 25 kg |
