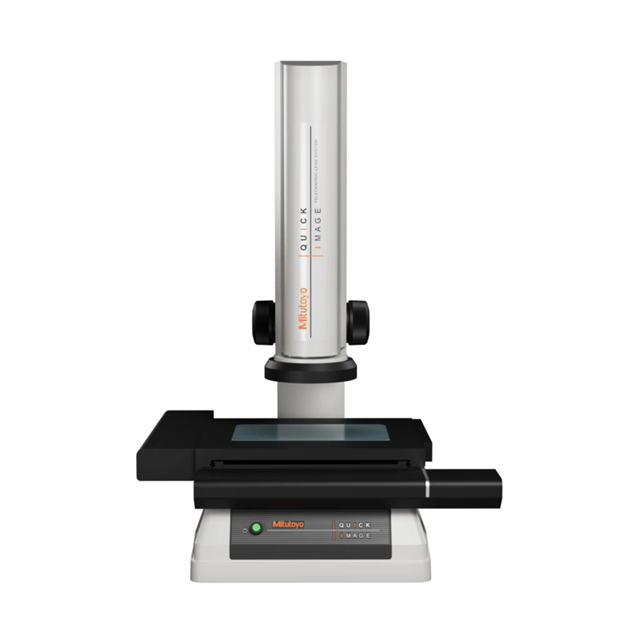

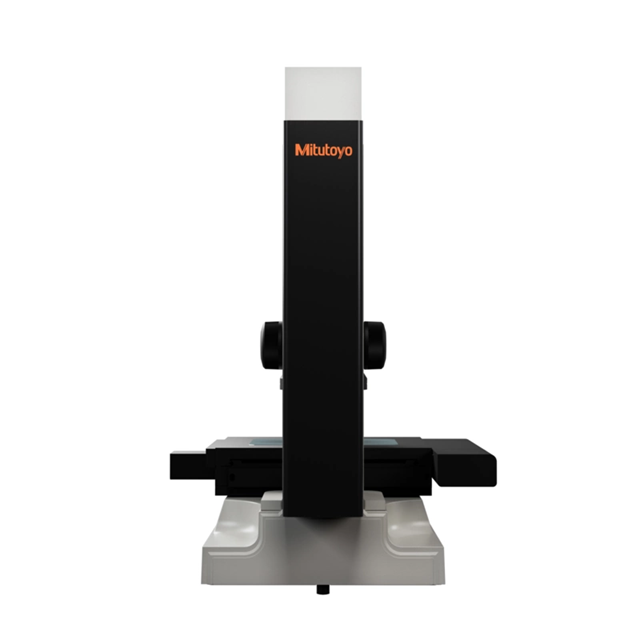

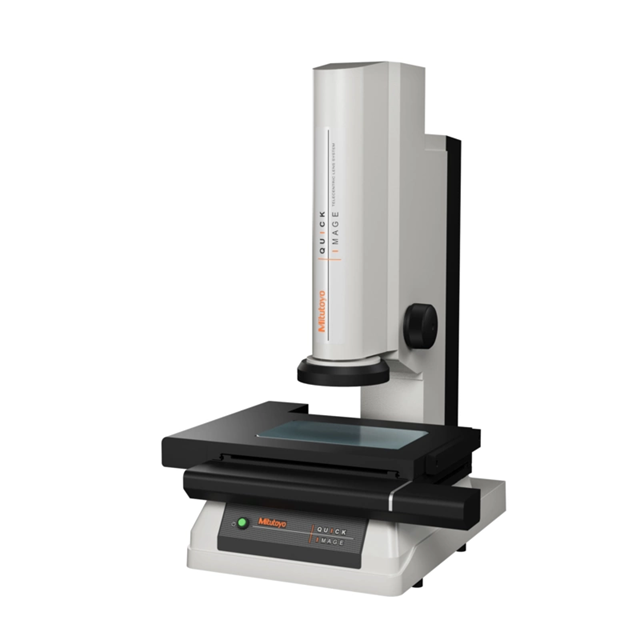

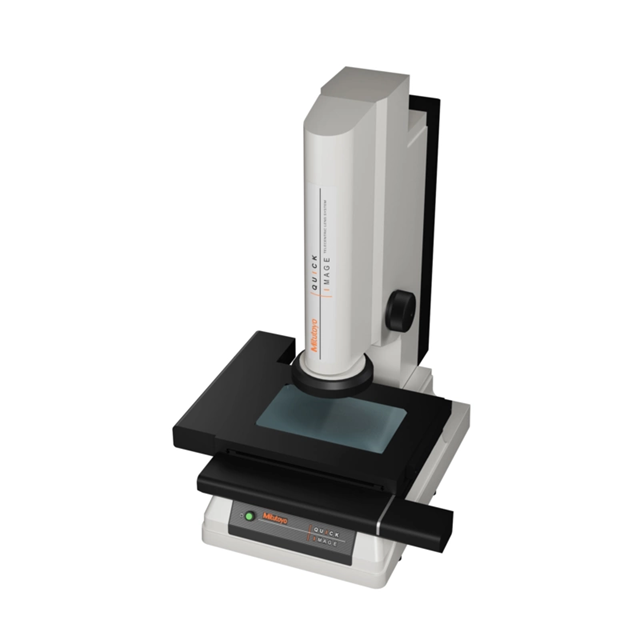

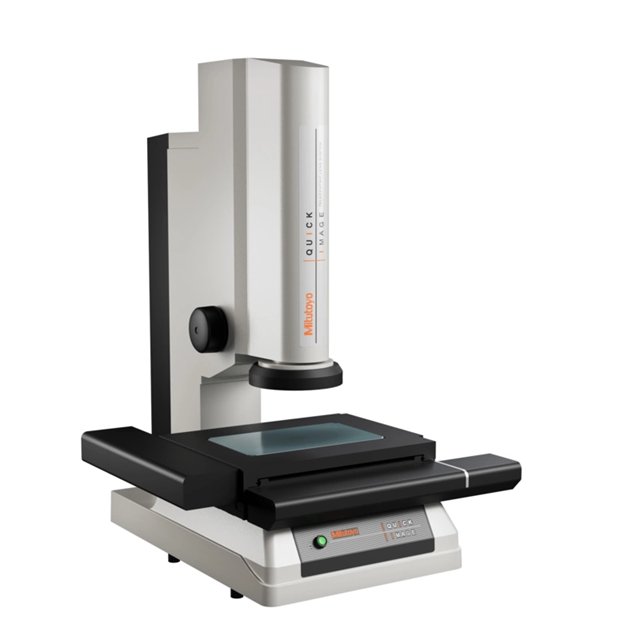

Bezkontaktný 2D optický merací systém Quick Image QI-C2017D - motorizovaný stôl MITUTOYO (361-861-11)

Cena na vyžádání - dle požadované konfigurace

Vaša cena bez DPH	0 EUR

Termín dodání: na vyžádání

DPH:	23%
Jednotka:	ks
Kód 1:	361-860-11
Značka:	Mitutoyo

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

Jedinečné v jednoduchém ovládání s měřením jedním kliknutím.

Tyto bezkontaktní 2D kamerové měřicí systémy Vám přinášejí nový koncept 2D kamerových měřicích systémů, které představují účinné, cenově výhodné měření v kontrolních místnostech a laboratořích. Určené pro aplikace vyžadujicí nezkreslené snímání obrazu se schopností přesného měření.

Velký rozsah hloubky ostrosti a zorného pole.
Dvojitý telecentrický optický systém.
3 Mega-pixelová barevná kamera.
4-kvadrantové prstencové LED světlo.
Motorické provedení poskytuje nejvyšší možnou účinnost měření.

Model:	QI-C2010D
Rozměr skla stolu:	242 x 140 mm
Měřicí režim:	Režim s vysokým rozlišením a normální režim
Přesnost uvnitř obrazovky (±2σ):	Modely QI-A a QI-C:
	±5 μm (režim s vysokým rozlišením)
	±8 μm (normální režim)
	Modely QI-B:
	±2.7 μm (režim s vysokým rozlišením)
	±4 μm (normální režim)

Opakovatelnost (±2 σ)	Modely QI-A a QI-C:
uvnitř obrazovky:	±1 μm (režim s vysokým rozlišením)
	±2 μm (normální režim)
	Modely QI-B:
	±0.7 μm (režim s vysokým rozlišením)
	±1 μm (normální režim)

Pracovní vzdálenost optického systému:	90 mm
Hloubka ostrosti	Režim s vysokým rozlišením:
optického systému	±0.6 mm (modely QI-A, QI-B a QI-C)
:	Normální režim:
	±11 mm (modely QI-A a QI-C)
	±1.8 mm (modely QI-B)
Přesnost (1):	E1(x,y) = ±(3.5+0.02L) μm
	L = měřená délka (mm)
	(1) Podle Mitutoyo kontrolní metody
Funkce:	Modely QI-C, Zvětšení 0,2X, Motorický stůl
Zvětšení optického systému:	Modely QI-A a QI-C: 0,2X
	Modely QI-B: 0,5X

CCD kamera:	3 Megapixelová barevná CCD kamera
Osvětlení:	- Procházejicí LED
	- Koaxiální LED
	- 4-kvadrantové LED prstencové světlo
Model:	QI-C2 010D
Rozsah měření v ose X a Y:	200 x 100 mm
Rozsah měření v ose Z:	100 mm

Médiá

Videá

Odkazy

87699-data-sheet-quick-image-series-web-kub

Dokumenty

Technická špecifikácia

Parametry produktu

Rozsah měření X-Y	Rozsah měření X-Y 200x100
Rozsah měření Z	Rozsah měření Z 100
Jednotka	Jednotka mm
Přesnost (mikrometry)	Přesnost (mikrometry) 3.5+0.02L
