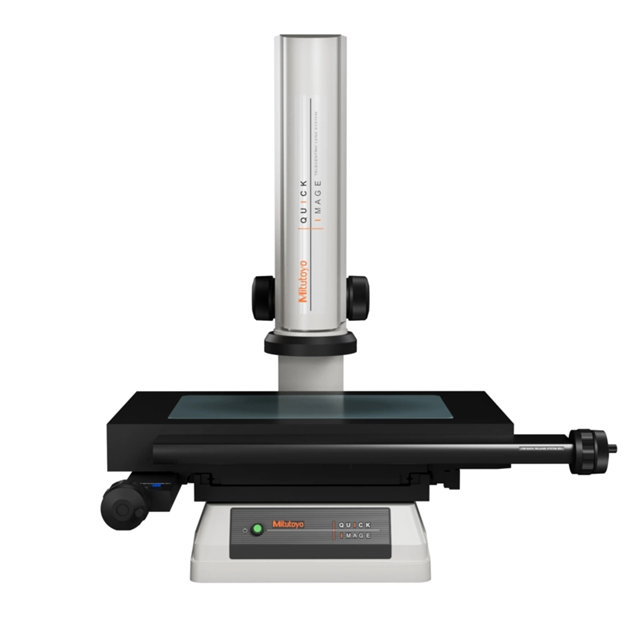

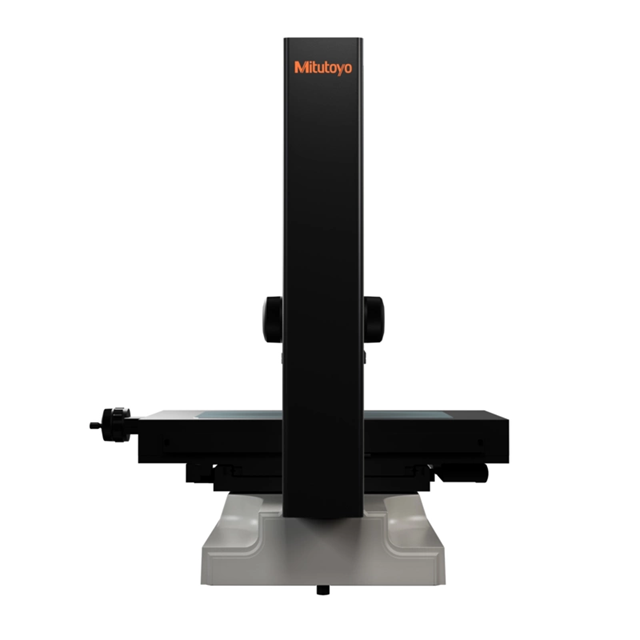

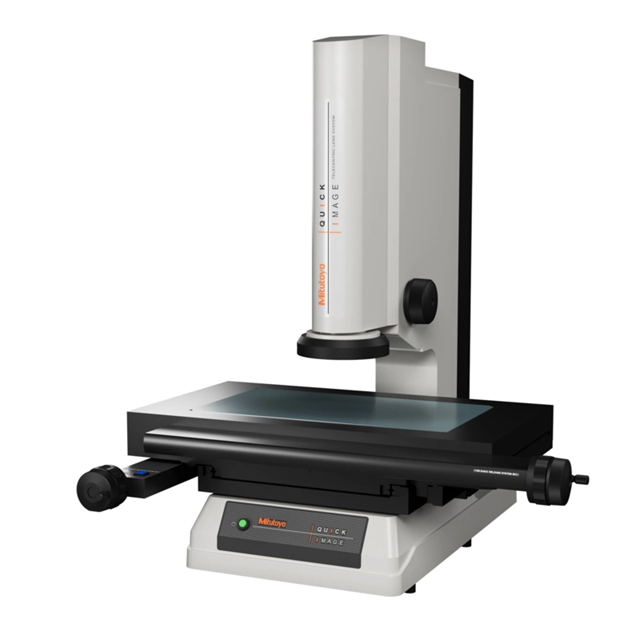

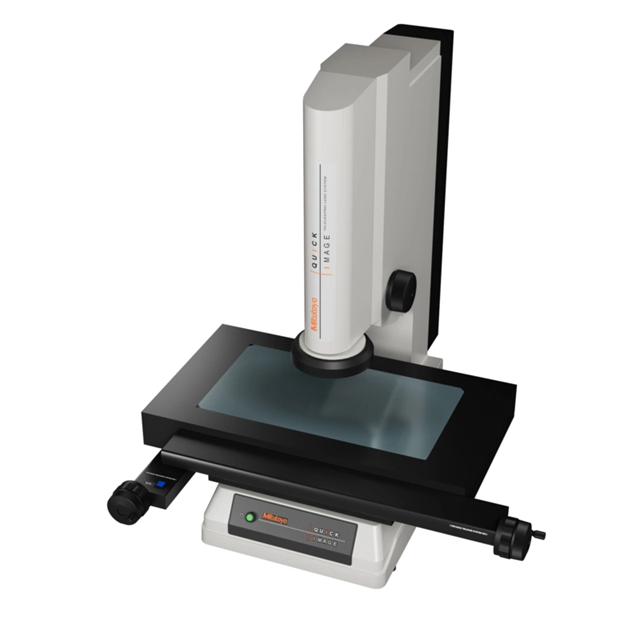

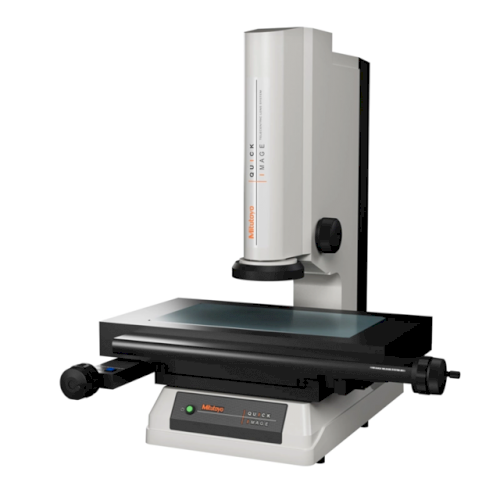

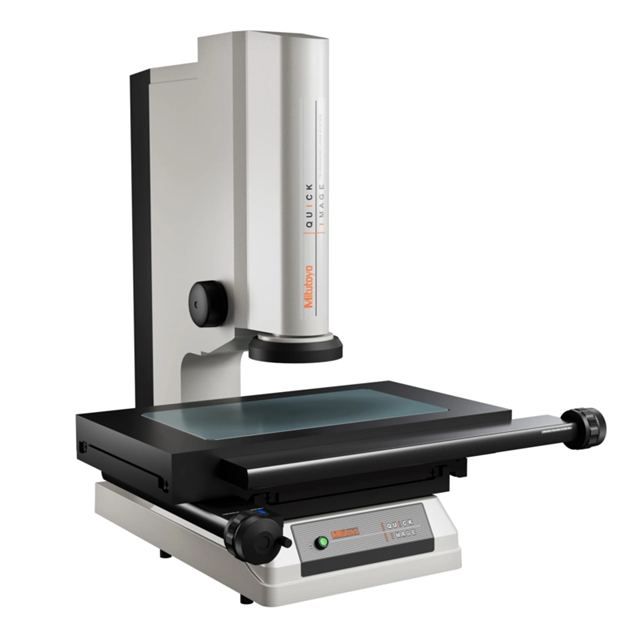

Bezkontaktní 2D optický měřicí systém Quick Image QI-A4020D MITUTOYO (361-854A)

Cena na vyžádání - dle požadované konfigurace

Vaša cena bez DPH	0 EUR

Termín dodání: na vyžádání

DPH:	23%
Jednotka:	ks
Kód 1:	361-854A
Značka:	Mitutoyo

Popis

Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz

Jedinečné v jednoduchém ovládání s měřením jedním kliknutím.

Tyto bezkontaktní 2D kamerové měřicí systémy Vám přinášejí nový koncept 2D kamerových měřicích systémů, které představují účinné, cenově výhodné měření v kontrolních místnostech a laboratořích. Určené pro aplikace vyžadujicí nezkreslené snímání obrazu se schopností přesného měření.

Velký rozsah hloubky ostrosti a zorného pole.
Dvojitý telecentrický optický systém.
3 Mega-pixelová barevná kamera.
4-kvadrantové prstencové LED světlo.
Motorické provedení poskytuje nejvyšší možnou účinnost měření.

Model:	QI-A4020D
Rozměr skla stolu:	440 x 232 mm
Měřicí režim:	Režim s vysokým rozlišením a normální režim
Přesnost uvnitř obrazovky (±2σ):	Specifikace v ohniskové pozici pro modely QI-A: ±2 µm (režim s vysokým rozlišením), ±4 µm (normální režim)
Opakovatelnost (±2 σ) uvnitř obrazovky:	Modely QI-A: ±1 μm (režim s vysokým rozlišením) ±2 μm (normální režim)
Pracovní vzdálenost optického systému:	90 mm
Hloubka ostrosti optického systému :	Režim s vysokým rozlišením: ±0,6 mm; Normální režim: ±11 mm
Přesnost (1):	E1(x,y) = ±(3.5+0.02L) μm*L = měřená délka (mm)
Funkce:	Modely QI-A, Zvětšení 0,2X, Manuální stůl
Zvětšení optického systému:	Modely QI-A: 0,2X
CCD kamera:	3 Megapixelová barevná CCD kamera
Osvětlení:	- Procházející - Koaxiální-4-kvadrant LED (RL)
Model:	QI-A4 020D
Rozsah měření v ose X a Y:	400 x 200 mm
Rozsah měření v ose Z:	100 mm

Médiá

Videá

Odkazy

88483-data-sheet-quick-image-series-web-kub

Dokumenty

Technická špecifikácia

Parametry produktu

Rozsah měření X-Y	Rozsah měření X-Y 400x200
Rozsah měření Z	Rozsah měření Z 100
Jednotka	Jednotka mm
Přesnost (mikrometry)	Přesnost (mikrometry) 3.5+0.02L
