TrackProbe - Prenosný optický 3D merací systém pre metrologickú kontrolu veľkých dielov
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
3D Metrology Made Easy: Discover the SCANOLOGY's TrackProbe System

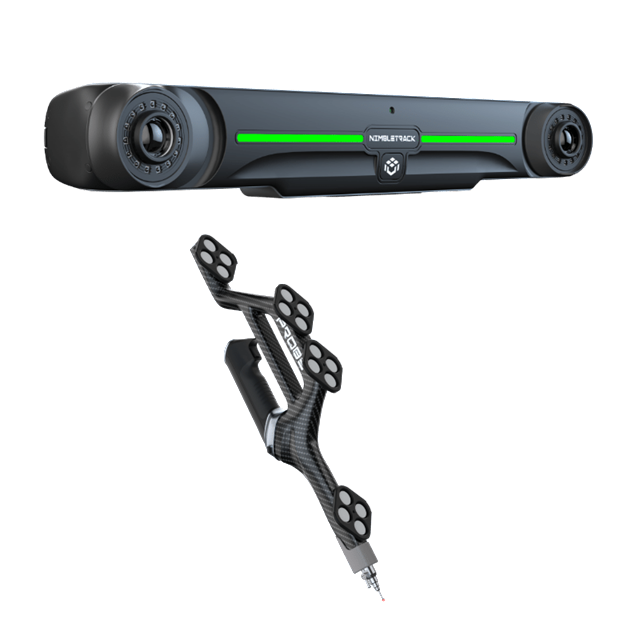

TrackProbe je přenosný optický 3D dotykový měřicí systém, který kombinuje sledovací sondu i-Probe s inteligentním optickým trackerem i-Tracker. Je navržen pro vysoce přesná metrologická měření rozměrných součástí, sestav a konstrukcí tam, kde klasické souřadnicové měřicí stroje nebo 3D skenery nedokážou efektivně měřit skryté body, hluboké otvory nebo obtížně přístupné geometrie. Systém umožňuje přesné měření přímo ve výrobě, na montážních pracovištích i v terénu.

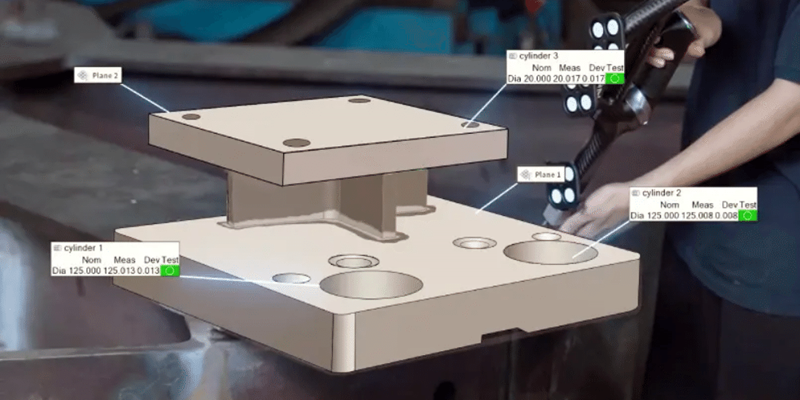

Díky pokročilému optickému sledování a inteligentním algoritmům nabízí TrackProbe metrologickou přesnost při zachování vysoké mobility. Měření lze provádět drátově i bezdrátově, přičemž systém automaticky sjednocuje souřadnicové systémy měřených bodů a dat získaných 3D skenováním. To umožňuje plynulé kombinování dotykového měření a optické digitalizace v jediném pracovním postupu.
Metrologická přesnost pro velké měřicí objemy
TrackProbe dosahuje objemové přesnosti 0,049 mm při měřicím objemu 10,4 m³, 0,067 mm při 28,6 m³ a 0,089 mm při 49,0 m³. Měřicí vzdálenost jednoho trackeru dosahuje až 10 metrů, což umožňuje přesnou kontrolu velkých svařenců, výrobních přípravků, konstrukčních celků nebo strojních zařízení. Systém splňuje požadavky normy ISO 10360-2.
Měření skrytých bodů a hlubokých otvorů

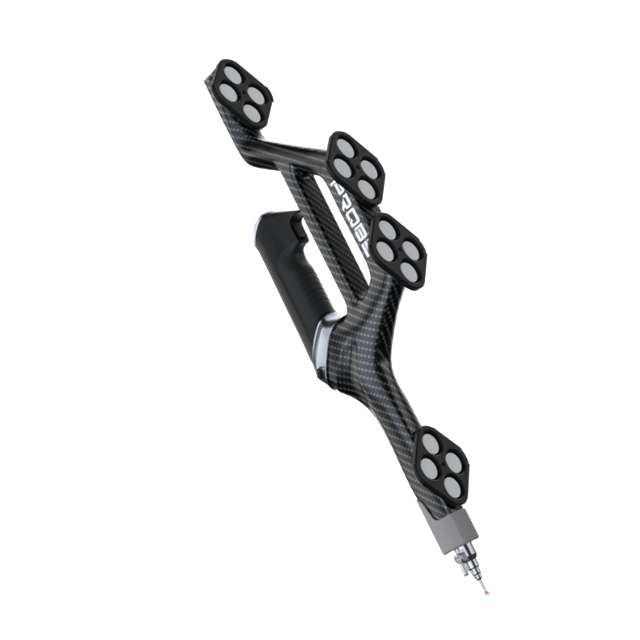

Dlouhá sonda i-Probe 500 umožňuje snadné měření referenčních otvorů, dutin, potrubí, hran i dalších obtížně přístupných míst, kam běžné optické skenery nedohlédnou. Díky dynamickému optickému sledování zůstává měření přesné i při částečném zakrytí referenčních cílů nebo při pohybu operátora kolem měřeného objektu.
Přenosné řešení pro výrobu i terén

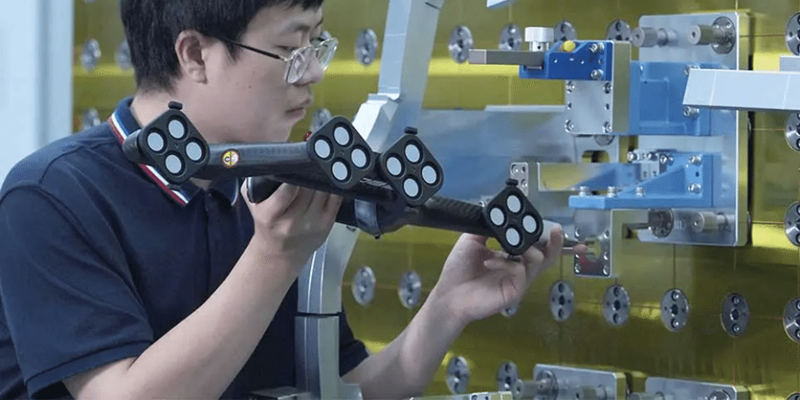

Nízká hmotnost sondy, bezdrátová komunikace a odolnost vůči vibracím, změnám teploty nebo okolnímu osvětlení umožňují nasazení přímo ve výrobním provozu. TrackProbe je vhodný pro seřizování přípravků, kontrolu rozměrů, označování referenčních bodů, geodetické úlohy i inspekci velkých průmyslových celků.
Typické oblasti použití
- Rozměrová kontrola a metrologická inspekce
- Měření GD&T charakteristik
- Kontrola výrobních přípravků a svařenců
- Kontrola potrubních systémů
- Měření hlubokých otvorů a skrytých bodů
- Seřizování montážních přípravků
- Automotive, aerospace, energetika a těžké strojírenství
- Kontrola velkých konstrukčních celků
TrackProbe představuje ideální řešení pro společnosti požadující přesné dotykové měření velkých objektů mimo měřicí laboratoř. Díky kombinaci optického sledování, přenosnosti a vysoké přesnosti umožňuje efektivní metrologickou kontrolu přímo v místě výroby nebo montáže.
| Parametr | TrackProbe |
| Typ zařízení | Optický 3D dotykový měřicí systém s trackerem |
| Typ sondy | i-Probe 500 |
| Objemová přesnost (10,4 m³ / 3,5 m) | 0,049 mm |
| Objemová přesnost (28,6 m³ / 5,0 m) | 0,067 mm |
| Objemová přesnost (49,0 m³ / 6,0 m) | 0,089 mm |
| Měřicí vzdálenost (1 tracker) | až 10 m |
| Doporučená velikost dílů | 0,1–12 m |
| Kamera i-Tracker | 25 Mpx |
| Rozměry i-Probe 500 | 510 × 145 × 89 mm |
| Hmotnost i-Probe 500 | 700 g |
| Připojení | Drátové i bezdrátové |
| Počet referenčních cílů | 16 |
| Provozní teplota | 0 až +45 °C |
| Provozní vlhkost | 10–90 % RH (bez kondenzace) |
| Norma | ISO 10360-2 |
