NimbleTrack-CR - Bezdrôtový optický 3D skenovací systém na zachytenie najjemnejších detailov
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
NimbleTrack-CR Intelligent and Wireless 3D Scanning System - YouTube
NimbleTrack-CR představuje nejvyspělejší bezdrátový optický 3D skenovací systém společnosti SCANOLOGY určený pro aplikace, kde je rozhodující maximální úroveň detailu, přesnost a věrná digitalizace povrchu. Kombinuje inteligentní optický tracker s lehkým bezdrátovým 3D skenerem a umožňuje rychlé měření bez kabelů i bez složité přípravy pracoviště. Díky rozlišení až 0,010 mm je ideální pro průmyslovou metrologii, reverzní inženýrství, vývoj výrobků i digitalizaci uměleckých a historických objektů.
Bezdrátová konstrukce, integrované baterie a výkonné výpočetní moduly přímo ve skeneru i trackeru umožňují efektivní práci ve výrobě, laboratoři i v terénu. Inteligentní algoritmy automaticky optimalizují rozlišení skenování, zobrazují nepokryté oblasti v reálném čase a umožňují plynulé přepínání mezi různými úrovněmi detailu během měření.
Maximální detail při metrologické přesnosti
NimbleTrack-CR dosahuje přesnosti skeneru až 0,020 mm, systémové přesnosti až 0,025 mm a mimořádného rozlišení 0,010 mm, díky čemuž spolehlivě zachytí jemné textury, ostré hrany i drobné geometrické prvky. Systém splňuje požadavky norem ISO 17025 a VDI/VDE 2634 Part 3.
Bezdrátové skenování s vysokou produktivitou

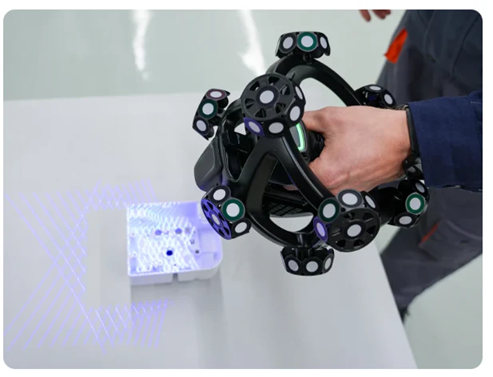

Skenovací systém využívá technologii modrého laseru a dosahuje rychlosti až 4 900 000 měření za sekundu při snímkovací frekvenci 120 fps. Díky lehké konstrukci skeneru o hmotnosti pouhých 1,3 kg umožňuje pohodlnou práci i při dlouhodobém skenování.
Inteligentní digitalizace složitých objektů
NimbleTrack-CR podporuje několik specializovaných režimů skenování pro různé aplikace:
- Ultra-fast Scanning – rychlá digitalizace běžných ploch
- Hyperfine Scanning – zachycení nejjemnějších detailů
- Deep Hole Scanning – měření hlubokých otvorů a dutin

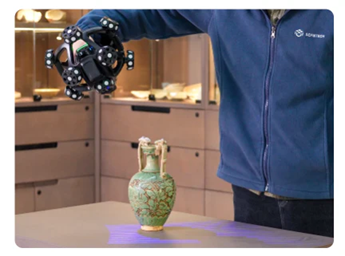

Systém si poradí s širokou škálou materiálů, včetně kovů, keramiky, textilií, bronzu nebo kompozitních materiálů, a je vhodný jak pro průmyslové aplikace, tak pro digitalizaci kulturního dědictví.
Typické oblasti použití
- Kontrola kvality a rozměrová inspekce
- Reverzní inženýrství
- Vývoj výrobků a tvorba CAD modelů
- Digitalizace jemných mechanických součástí
- Kontrola forem a nástrojů
- Dokumentace kulturního dědictví a uměleckých předmětů
- Výzkum a vývoj
- Automotive, aerospace, zdravotnická technika a přesná výroba
NimbleTrack-CR představuje ideální řešení pro uživatele požadující nejvyšší úroveň detailu, metrologickou přesnost a maximální mobilitu. Díky inteligentnímu bezdrátovému provozu, vysokému rozlišení a pokročilým funkcím pro zpracování dat posouvá možnosti profesionální 3D digitalizace na novou úroveň.
| Parametr | NimbleTrack-CR |
| Typ zařízení | Bezdrátový optický 3D skenovací systém s optickým trackerem |
| Režimy skenování | Ultra-fast Scanning, Hyperfine Scanning, Deep Hole Scanning |
| Laserová technologie | 17 modrých laserových křížů, 7 paralelních modrých laserových linií, 1 modrá laserová linie |
| Přesnost skeneru | až 0,020 mm |
| Přesnost systému | až 0,025 mm |
| Rozlišení | až 0,010 mm |
| Objemová přesnost | 0,064 mm (tracking distance 3,2 m) |
| Objemová přesnost s MSCAN-L15 | 0,044 mm + 0,012 mm/m |
| Přesnost polohy otvorů | 0,050 mm |
| Tracking distance (i-Tracker) | 3 200 mm |
| Maximální oblast skenování | 150 × 190 mm |
| Pracovní vzdálenost | 250 mm |
| Hloubka ostrosti | 300 mm |
| Rychlost měření | až 4 900 000 měření/s |
| Snímkovací frekvence | 120 fps |
| Laserová třída | Class II (eye-safe) |
| Rozměry i-Scanneru | 238 × 203 × 230 mm |
| Hmotnost i-Scanneru | 1,3 kg (netto), 1,4 kg (včetně baterie a bezdrátového modulu) |
| Rozměry i-Trackeru | 570 × 87 × 94 mm |
| Hmotnost i-Trackeru | 2,2 kg (netto), 2,6 kg (včetně baterie a bezdrátového modulu) |
| Rozměry transportního kufru | 1000 × 425 × 280 mm |
| Výstupní formáty | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk a další |
| Bezdrátové režimy | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Wireless Multi-Tracker Tracking, Edge Inspection |
| Bezdrátový standard | Wi-Fi 6 (802.11a/b/g/n/ac) |
| Rozhraní | USB 3.0, Gigabit Ethernet |
| Provozní teplota | −10 °C až +40 °C |
| Provozní vlhkost | 10–90 % RH (bez kondenzace) |
