KSCAN-X – Veľkoformátový bezdrôtový 3D skener na meranie rozmerných objektov
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
KSCAN-X představuje nejnovější generaci bezdrátových průmyslových 3D skenerů společnosti SCANTECH, navrženou speciálně pro přesnou digitalizaci velkých a rozměrných objektů. Díky mimořádně velké skenovací oblasti, dlouhé pracovní vzdálenosti a integrované adaptivní fotogrammetrii umožňuje efektivní měření dílů o velikosti od přibližně 0,5 až do 15 metrů.
KSCAN-X kombinuje vysokou metrologickou přesnost, bezdrátový provoz a rychlé snímání dat, čímž výrazně zvyšuje produktivitu při kontrole kvality, reverzním inženýrství i digitální dokumentaci velkých konstrukcí. Je ideální pro aplikace v leteckém, železničním, energetickém a těžkém průmyslu.

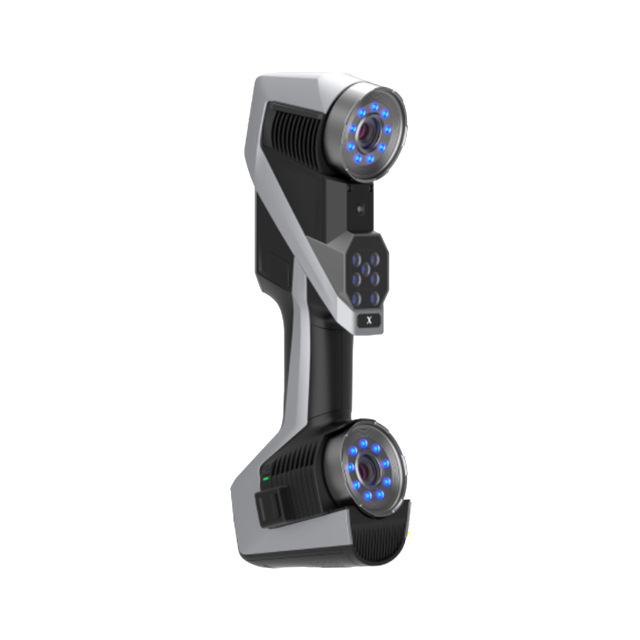

KSCAN-X Intelligent and Wireless Large-Area 3D Scanner
Vysoce přesné měření velkých objektů
KSCAN-X dosahuje přesnosti až 0,030 mm při měření středně velkých objektů a objemové přesnosti 0,075 mm + 0,010 mm/m, což zajišťuje spolehlivá měření i u velmi rozměrných součástí. Díky adaptivní fotogrammetrii je zachována vysoká přesnost i při digitalizaci konstrukcí o délce několika metrů. Skener splňuje požadavky průmyslových metrologických aplikací dle norem ISO 17025 a VDI/VDE 2634 Part 3.
Extrémně vysoká rychlost snímání
Pokročilý systém modrých laserů umožňuje snímání rychlostí až 6 450 000 měření za sekundu. Kombinace vysoké rychlosti a mimořádně širokého záběru výrazně zkracuje dobu měření velkých dílů při zachování vysoké kvality získaných dat.

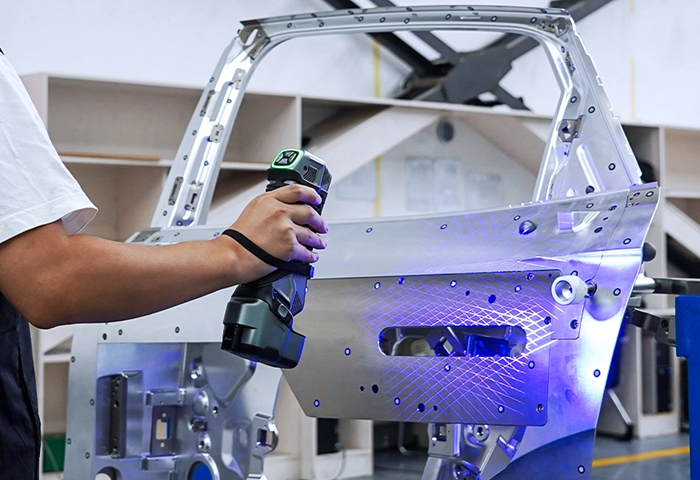

Velkoformátové skenování s dlouhým dosahem
Jednou z hlavních předností KSCAN-X je mimořádně velká oblast skenování až
2600 × 1800 mm a pracovní vzdálenost 0,3 až 2,5 m. Díky tomu lze efektivně digitalizovat velké svařence, odlitky, karoserie vozidel, železniční komponenty, turbíny nebo konstrukční celky s minimálním počtem jednotlivých průchodů.Integrovaná adaptivní fotogrammetrie dále zvyšuje objemovou přesnost bez nutnosti použití externích fotogrammetrických systémů.
Inteligentní bezdrátový provoz
KSCAN-X je vybaven plně bezdrátovým systémem s podporou
Wi-Fi 6, dvojicí baterií umožňujících nepřetržitý provoz a výkonnou interní výpočetní jednotkou. Díky tomu lze skenovat i v místech bez přístupu k napájení nebo tam, kde je pohyb s kabely obtížný.Více režimů skenování pro maximální produktivitu
Zařízení nabízí několik specializovaných režimů měření:

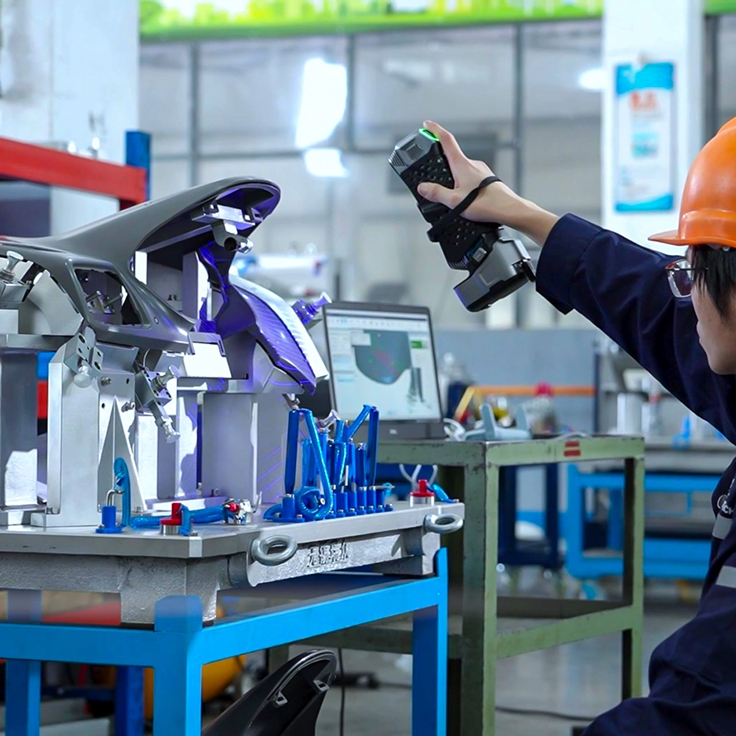

Typické oblasti použití
KSCAN-X představuje profesionální řešení pro společnosti, které potřebují rychle a přesně digitalizovat rozměrné objekty při zachování metrologické přesnosti. Díky kombinaci bezdrátového provozu, mimořádně velké skenovací oblasti, adaptivní fotogrammetrie a vysoké rychlosti měření výrazně zvyšuje efektivitu kontroly kvality i reverzního inženýrství ve výrobních provozech i přímo v terénu.
Technické parametry
| Parametr | Specifikace | Hodnota |
| Režim skenování | Velkoformátové skenování | 84 modrých laserových linií |
| Skenování na střední vzdálenost | 54 modrých laserových linií | |
| Hluboké skenování děr | 1 přímkový modrý laser | |
| Fotogrammetrie | Adaptivní integrovaná fotogrammetrie | |
| Nejvyšší přesnost | Velkoformátové skenování | 0,075 mm |
| Skenování na střední vzdálenost | 0,030 mm | |
| Maximální rychlost skenování | 6 450 000 bodů za sekundu | |
| Maximální šířka skenování | 2600 × 1800 mm | |
| Laserová třída | Třída II (bezpečné pro oči) | |
| Nejvyšší rozlišení | 0,1 mm | |
| Maximální objemová přesnost | S adaptivní fotogrammetrií | 0,075 mm + 0,010 mm/m |
| Pracovní vzdálenost | 0,30–2,50 m | |
| Doporučená velikost objektů | 0,5–15 m | |
| Vzdálenost kamer | 235 mm | |
| Rozhraní | USB 3.0 Type-B | |
| Bezdrátové připojení | Wi-Fi 6 (802.11 a/b/g/n/ac), Dual WNIC | |
| Bezdrátový provoz | Ano – vestavěný výpočetní modul a duální bateriový systém | |
| Velikost hlavní jednotky | 344 × 124 × 99 mm | |
| Krytí | IP50 | |
| Provozní teplota | −10 °C až +40 °C | |
| Provozní vlhkost (bez kondenzace) | 10–90 % RH |
