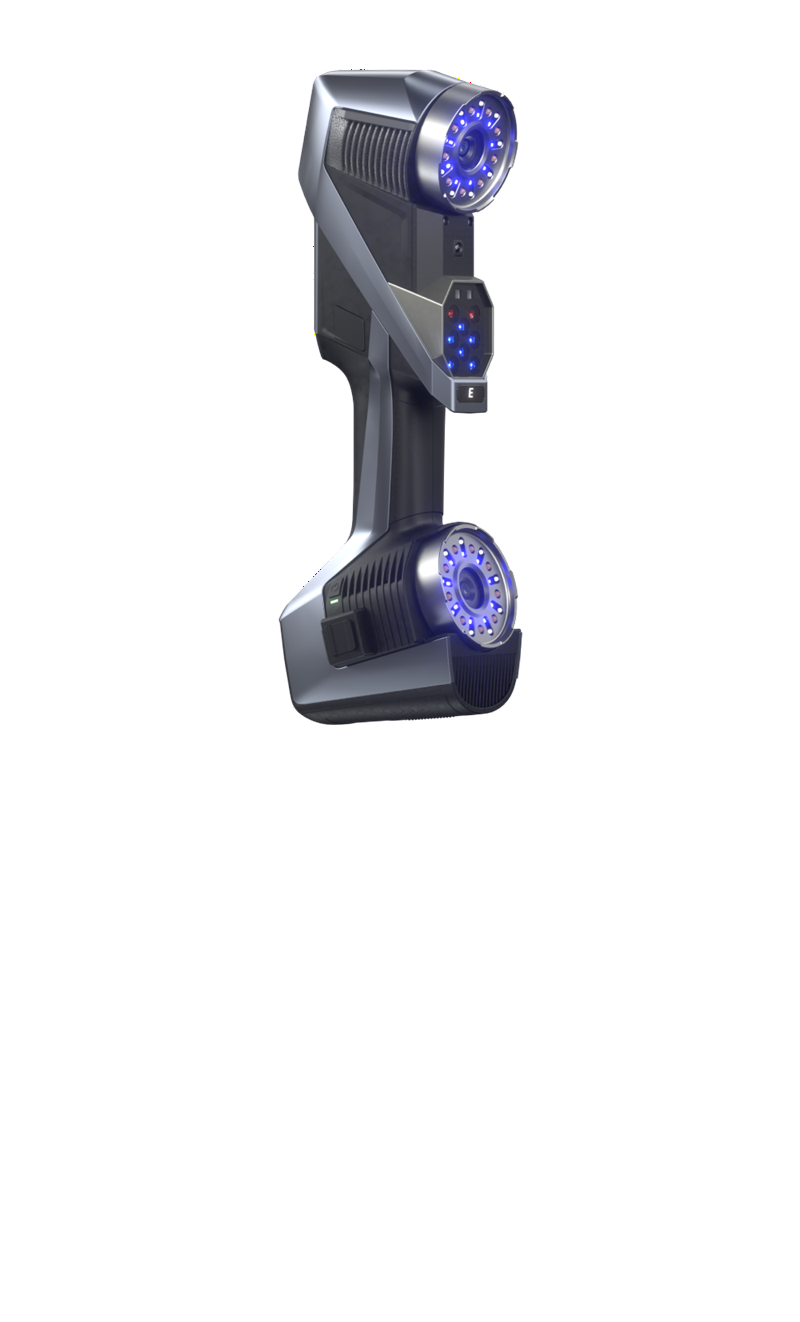

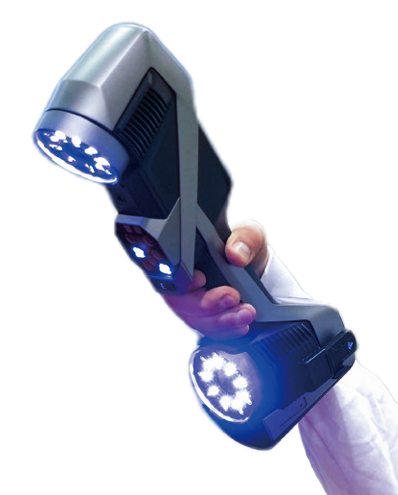

KSCAN-E – Inteligentný bezdrôtový 3D skener novej generácie
Popis
Cenovou a termínovou nabídku Vám rádi vypracujeme na vyžádání: pristroje@kubousek.cz
KSCAN-E představuje vlajkovou loď mezi průmyslovými ručními 3D skenery společnosti SCANTECH. Jedná se o inteligentní bezdrátový 3D skener typu All-in-One, který kombinuje metrologickou přesnost, vysokou rychlost snímání a mimořádnou flexibilitu při měření malých i velkých objektů. Díky integrované fotogrammetrii, několika režimům skenování a bezdrátovému provozu umožňuje efektivní digitalizaci přímo ve výrobě i v terénu.
KSCAN-E Intelligent and Wireless Flagship All-in-one 3D Scanner

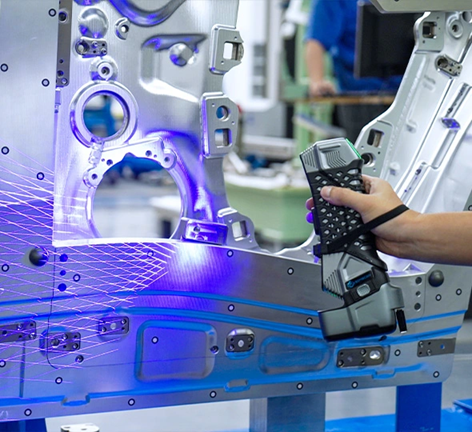

Vysoce přesné metrologické skenování
KSCAN-E dosahuje přesnosti až 0,020 mm a objemové přesnosti až 0,015 mm + 0,012 mm/m při využití systému MSCAN-L15. Díky tomu je vhodný pro nejnáročnější aplikace v oblasti kontroly kvality, reverzního inženýrství, výroby forem, letectví, automobilového průmyslu, energetiky i těžkého strojírenství. Skener splňuje požadavky norem ISO 17025, VDI/VDE 2634 Part 3 a ISO 10360-13.
Extrémně vysoká rychlost snímání
Nová technologie Quad Cross Laser
využívá 108 modrých laserových linií a umožňuje snímání rychlostí až 8 290 000 měření za sekundu při obnovovací frekvenci až 180 FPS. Díky tomu výrazně zkracuje dobu měření při zachování vysoké hustoty dat a metrologické přesnosti.Jeden skener pro malé i velké objekty

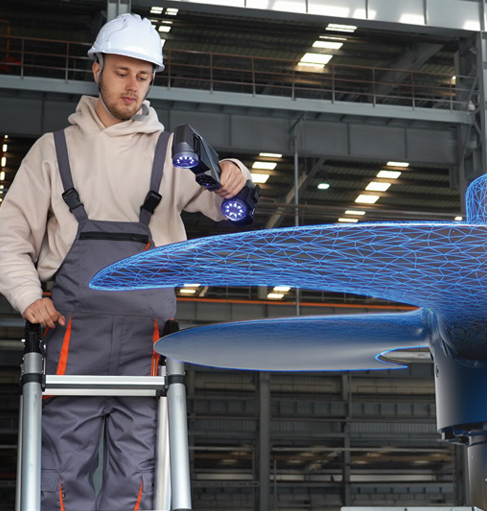

KSCAN-E umožňuje skenování objektů od přibližně 50 mm až po 8 metrů

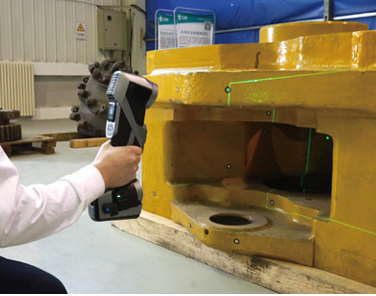

. Maximální oblast snímání dosahuje 1440 × 1000 mm, což výrazně zvyšuje produktivitu při digitalizaci velkých dílů, svařenců, odlitků nebo lisovacích nástrojů.Integrovaná adaptivní fotogrammetrie zajišťuje vysokou objemovou přesnost i při měření rozsáhlých konstrukcí bez nutnosti použití externích fotogrammetrických systémů.
Šest režimů skenování pro maximální flexibilitu
KSCAN-E nabízí několik specializovaných režimů měření:
Typické oblasti použití
KSCAN-E představuje komplexní metrologické řešení pro společnosti, které požadují maximální přesnost, vysokou rychlost měření a možnost digitalizace objektů všech velikostí. Díky bezdrátovému provozu, integrované fotogrammetrii a šesti režimům skenování nabízí vysokou produktivitu jak při výrobní kontrole, tak při náročných aplikacích reverzního inženýrství.
Technické parametry
| Parametr | Specifikace | Hodnota |
| Režim skenování | Ultrarychlé skenování | 108 modrých laserových linií (Quad Cross Technology) |
| Vysoce detailní skenování | 17 paralelních modrých laserových linií | |
| Velkoplošné skenování | 38 infračervených laserových linií | |
| Hluboké skenování děr | 1 přímkový modrý laser | |
| Kontrola otvorů a hran | Inteligentní kontrola hran (Smart Edge Inspection) | |
| Fotogrammetrie | Adaptivní integrovaná fotogrammetrie | |
| Nejvyšší přesnost | 0,020 mm | |
| Maximální rychlost skenování | 8 290 000 bodů za sekundu | |
| Maximální šířka skenování | 1440 × 1000 mm | |
| Laserová třída | Třída II (bezpečné pro oči) | |
| Nejvyšší rozlišení | 0,010 mm | |
| Maximální objemová přesnost | Standard | 0,015 mm + 0,030 mm/m |
| S přesnou 800mm měřicí tyčí | 0,015 mm + 0,015 mm/m | |
| Při použití společně s MSCAN-L15 | 0,015 mm + 0,012 mm/m | |
| Tvarová odchylka | Kulovitost | 0,030 mm |
| Rovinnost | 0,050 mm | |
| Pracovní vzdálenost | Velkoplošné skenování | 600–1500 mm (optimálně 900 mm) |
| Ultrarychlé skenování | 200–700 mm (optimálně 320 mm) | |
| Vysoce detailní skenování | 150–300 mm (optimálně 220 mm) | |
| Doporučená velikost objektů | 0,05–8 m | |
| Rozhraní | USB 3.0 Type-B | |
| Bezdrátové připojení | Wi-Fi 6 (802.11 a/b/g/n/ac), Dual WNIC | |
| Bezdrátový provoz | Ano – vestavěný výpočetní modul a dvojice baterií | |
| Velikost hlavní jednotky | 344 × 124 × 99 mm | |
| Krytí | IP50 | |
| Provozní teplota | −10 °C až +40 °C | |
| Provozní vlhkost (bez kondenzace) | 10–90 % RH |
