Dotyky CMM a príslušenstvo dotykov
Existuje několik druhů doteků, lišících se dle konstrukce a vhodnosti pro dané aplikace. Jedná se zejména o doteky přímé, hvězdicové, bodové a další.
Mezi používané materiály pro výrobu doteků se řadí : Rubín – velmi tvrdý a odolný proti opotřebení, Nitrid křemíku – používá se při skenování hliníku, protože oproti rubínu lépe odolává „adheznímu otěru“ Oxid zirkoničitý – použití při skenování šedé litiny (odolnost proti otěru)
Používané materiály stopek jsou :Ocel – použití nemagnetické ocelové stopky u většiny doteků s průměrem 2-30 mm (nejběžněji používaný materiál) Karbid wolframu – pro průměr kuličky menší než 1mm nebo hrot delší než 50 mm Keramika - pro průměr kuličky větší než 3mm nebo hrot delší než 30 mm, tuhost stejná jako ocel, ale nižší hmotnost

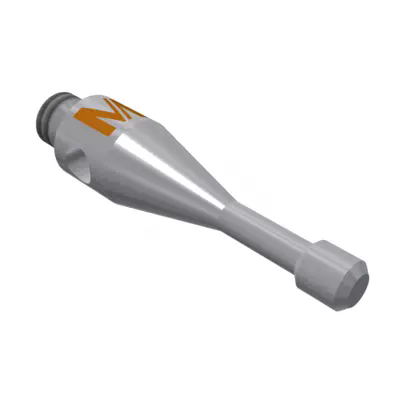

Valcový hrot M2 z nerezovej ocele 1,5 mm 02-M2-SC1,5-L10,75-ML5,25/1,2-SS1-BS3 MITUTOYO (K651030)

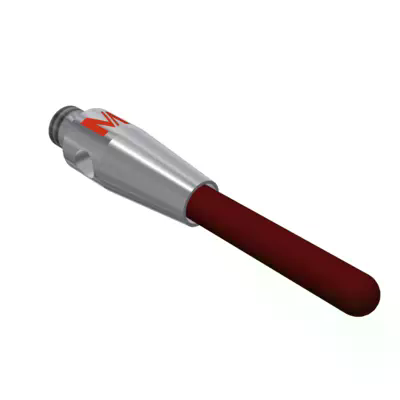

Valcový hrot M2 rubín Ø1,5 mm 02-M2-RC1,5-L14,25-ML7,25-BS3 MITUTOYO (K651035)

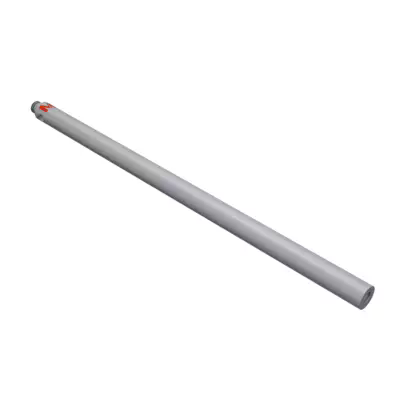

Predĺženie M2, nerezová oceľ L 60,0 mm 06-M2-L60-SS3 MITUTOYO (K651042)

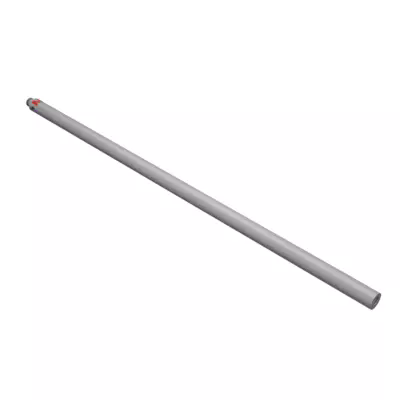

Predĺženie M2, nerezová oceľ L 90,0 mm 06-M2-L90-SS3 MITUTOYO (K651043)

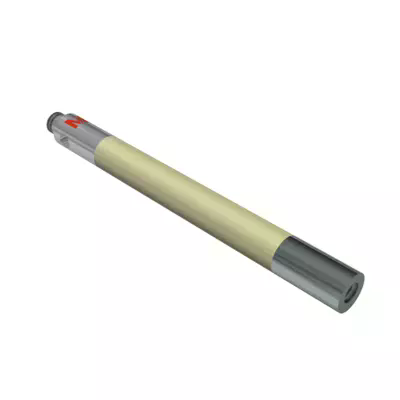

Predĺženie M2, keramické L 30,0 mm 06-M2-L30-SCER3-BS3 MITUTOYO (K651044)

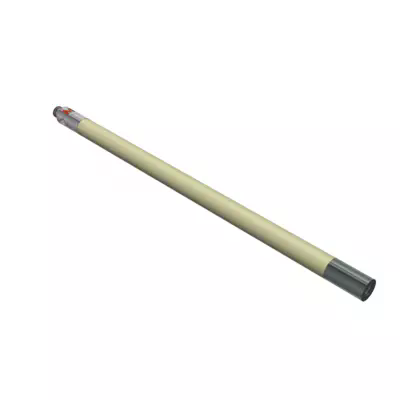

Predĺženie M2, keramické L 60,0 mm 06-M2-L90-SCER3-BS3 MITUTOYO (K651047)

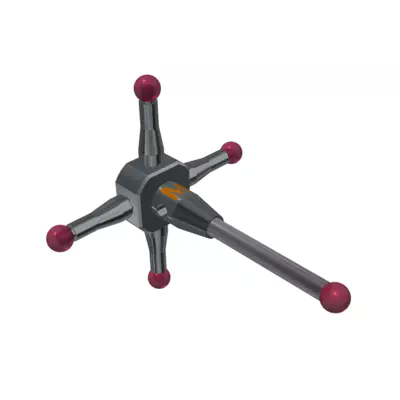

5-cestný dotyk M2 rubínová gulička Ø2,0 mm 04-M2-R2-L18-ML5,25/16,5-SWC1,4/2-BS MITUTOYO (K651053)

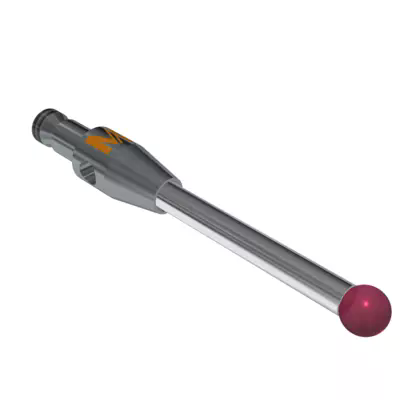

Dotyk pre 5-cestný dotyk s rubínovou guľôčkou Ø2,0 mm 01-M2-R2-L16,5-ML11-SWC1,4-BS3 MITUTOYO (K651055)

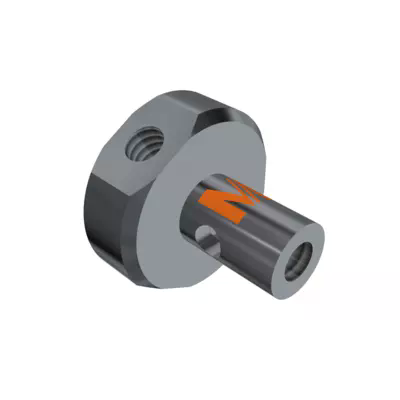

4-cestný držiak dotyku M2, otočný 10-4-M2-L7,5-ML6-BS7 MITUTOYO (K651056)

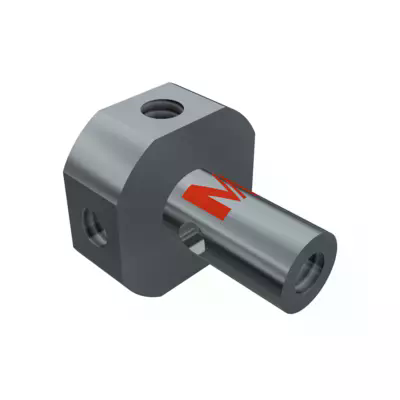

5-cestný držiak dotyku M2, pevný 10-5-M2-L8,5-ML7-BS7 MITUTOYO (K651057)

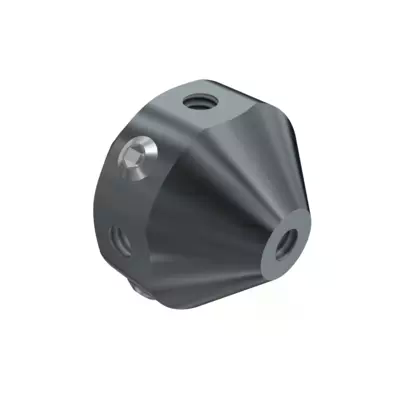

5-cestný držiak dotyku M2, veľký otočný 10-5-M2-L9,1-ML5,3-BS10 MITUTOYO (K651059)
