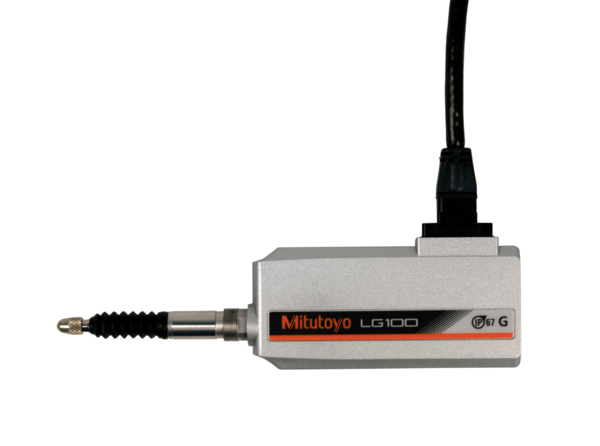

Lineárny snímač LG100 0-25/0,0001mm, stopka 15mm MITUTOYO (542-195)
Tento tovar je na predaj len registrovaným
Objednací číslo: 542-195
| Pôvodná cena | 955 EUR |
| Vaša cena bez DPH | 783 EUR |
Nie je na sklade
| DPH: | 23% |
| Jednotka: | ks |
| Kód 1: | 542-195 |
| EAN: | 4946368761251 |
| Značka: | Mitutoyo |
Popis
LG100 jsou velmi robustní a ekonomické lineární snímače pro použití v linkách a automatických strojích, v kombinaci s EJ-Counterem. EH-countery lze použít také.
- Díky pokročilé konstrukci sestavy vedení pístu jsou velmi odolné vůči vnějším otřesům a vibracím.
- Fázově posunutý pravoúhlý signál umožňuje umožňuje jejich použití v široké škále aplikací.
- Dlouhá životnost díky lineárním kuličkovým ložiskám v jednotce vřetene.
- Opakovatelnost 0,3 µm.
- Úzký rozsah přesnosti: 0,5µm (20µm rozsah)
- Rozsah provozní teploty: 0 - 50°C
| Model: | LG100-0125 |
| Roz. měř.: | 0 - 25 mm |
| Přesnost: | (0,8+L/50) μm |
| L=délka měření v mm | |
| Měřicí síla: | 4,6 N s vřetenem dolů, |
| 4,3 N s vřetenem vodorovně, | |
| 4 N s vřetenem nahoru | |
| Rozlišení: | 0.0001 mm |
| Upínací stopka Ø: | 15 mm |
| Délka kabelu: | 2 m |
| Hmot.: | 300 g |
| Pravítko: | Fotoelektrický lineární snímač |
| Max. rychlost odezvy: | 400 mm/s mm/s |
| Měřicí dotek: | Ø3 mm kulička z tvrdokovu, závit: M 2,5 x 0,45 |
| Výstupní signál: | O 90° fázově posunutý pravoúhlý signál (odpovídá RS-422) |
| Provozní podmínky: | 0°C až 50°C (20% až 80% rel. vlhkosti, bez kondenzace) °C |
| Typ ložiska: | Lineární kuličková ložiska |
| Krok signálu: | 0,4 µm |
| Napájení: | DC 5 V ±0.2 V napětí 200 mVpp max |
| Minimální hranová vzdálenost: | 500 ns (1 μm provedení), |
| 250 ns (0,5/0,1 μm provedení) | |
| Referenční bod pravítka: | 3 mm od nejnižšího bodu |
| (10 mm provedení), | |
| 5mm od nejnižšího bodu | |
| (25/50 mm provedení) |
Médiá
Technická špecifikácia
Parametry produktu
| Rozsah měření do |
Rozsah měření do
25 |
| Jednotka |
Jednotka
mm |
| Rozlišení |
Rozlišení
0,0001 |
| Přesnost |
Přesnost
0,0013 |
| Stupeň ochrany IP |
Stupeň ochrany IP
IP67 |
